第3讲 · 硬件视角的操作系统

2026 南京大学《操作系统原理》第三讲 · 课堂实录重构

对应讲次：第3讲（南京大学 操作系统原理）

制作模型：deepseek-flash（coding-agent / pi；据 ~/.pi/agent/settings.json）

编者说明：本书由课堂录像的语音字幕重构而成，术语、章节骨架与参考链接已按课程官方讲义（lect3.md）校准。讲师的口语风格、类比与案例被尽量保留；编辑性的补充一律以「编者说明」标出。

引子：为什么要从硬件看操作系统

(参考时间: 00:00)

绪论部分要讲两个视角。上一讲是应用视角：操作系统就是一组 API，一个程序通过 syscall 把控制权完全交给操作系统，就像做一次全身麻醉——醒来时请求已经完成，甚至可能「肾已经没了」。我们还看到，借助 coding agent 与 strace 这样的工具，任何应用程序对你来说都可以是透明的、可以打开的。

今天要讲的另一个视角是硬件视角。它更像是为「计算机系统基础」补上后段与 I/O 部分缺失的概念：一旦建立好这些概念，你就可以用大模型去写任何和硬件相关的代码。曾经「写硬件相关的代码」是做系统的人的核心技能，如今它似乎也不再值钱了。

编者说明：本讲定位为一次「科普式」的概念课，目的是让大家知道硬件里面有什么、能做什么，而不是掌握每一个寄存器细节。正如讲师反复强调的：你只需要有正确的概念，剩下的都可以交给 AI。

这不是一节「教你用工具」的课

本讲开头用了相当篇幅讲学习方法，因为在这个时代，学习方式本身已经发生了根本变化。课程网站上的示例代码点进去就让人不想下载，这是完全正常的——「人都是懒的」。但现在是 intelligence is cheap 的时代：只要你相信一件事能做成，并且能把它说清楚，你就能把它搞定。

有一个「改变世界的 prompt」：

我在做 X。如果你是这个领域的专家，你会怎么做？

你可以被动地学习——观察 coding agent 所做的「正确的事」；也可以主动地学习——让 Copilot 不停地追问、实时给出建议。两种方式都能帮你建立正确的概念。

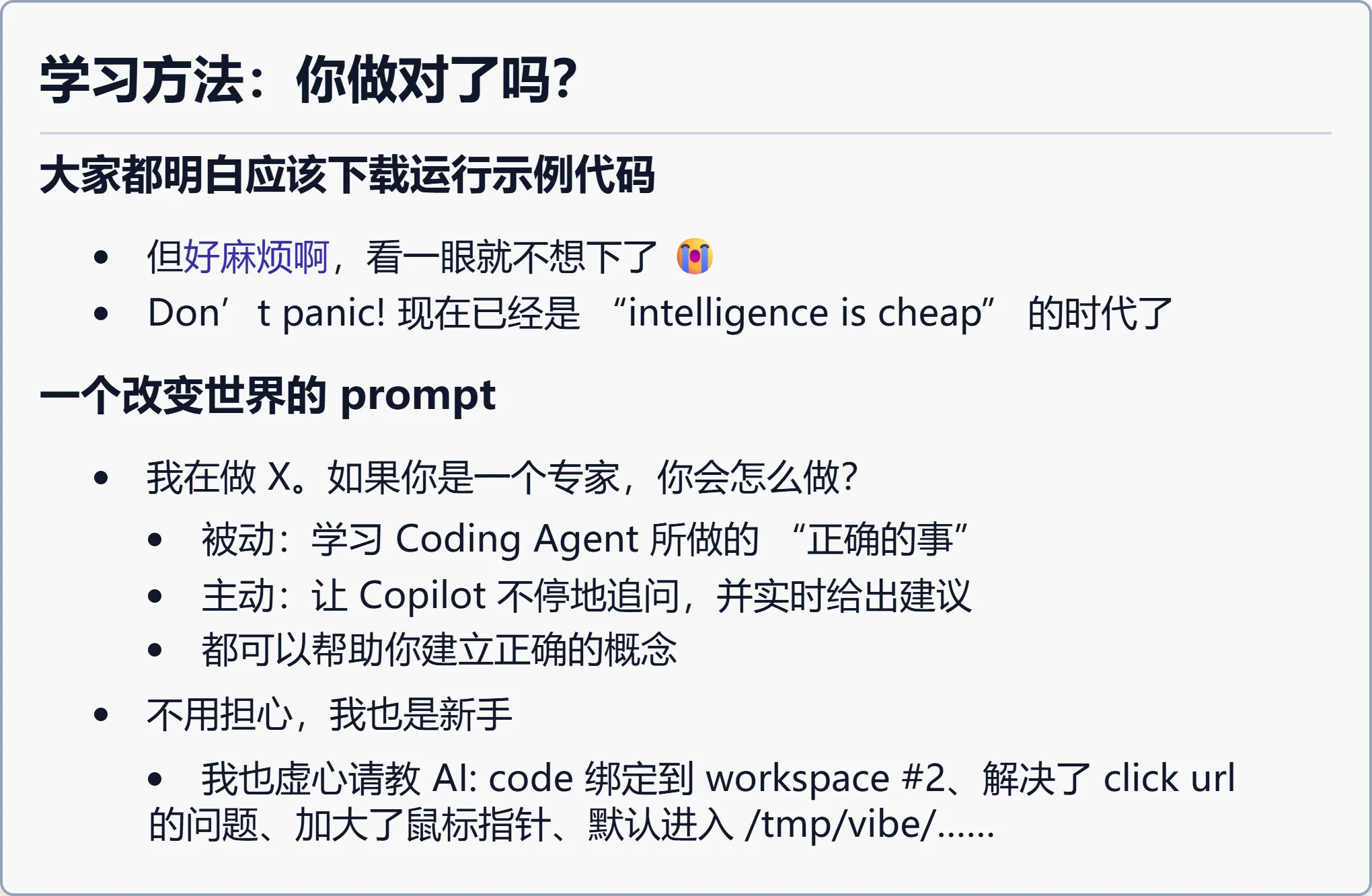

📷 学习方法：你做对了吗？
回到原视频 (00:02:00)

一个现场演示：讲师把课程代码的链接丢给 AI，说「我的老师说给我这个链接」，AI first 用命令行取回 HTML，判断这是一个目录，然后用 wget -r 递归把所有内容（包括 bin 目录下的二进制）下载下来，还贴心地删掉 index.html，中途发现没有保留目录结构、又重做了一遍。你在这个过程里可以随时打断、追问「为什么」——这本身就是向专家学习。

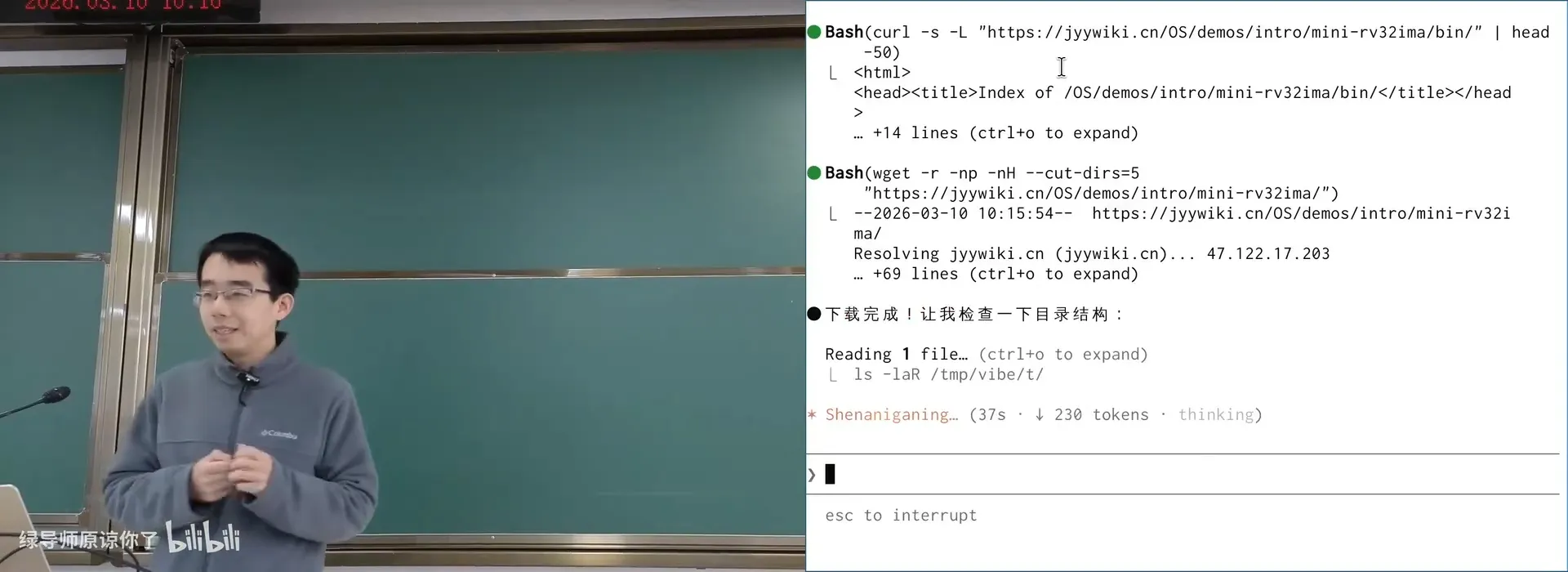

📷 AI 用 wget -r 递归下载课程示例代码
回到原视频 (00:05:15)

讲师坦言自己也是新手：他也虚心请教 AI，让光标变大、让链接可以用一个组合键直接打开。他甚至开玩笑说，把这一页幻灯片讲完，这门操作系统课其实也就不用教了——因为你们有很好的教科书，自学时一边看一边问，其实不来上课也完全 OK。

编者说明：原文有大量关于「AI 时代学习效率存在十倍百倍差距」「1980/1990 年代遍地黄金」的感慨，这里保留其核心观点。这部分的完整价值不在于结论，而在于「遇到麻烦时正是提高自己的最好机会」这一心态。

一、复习：软件、硬件和操作系统

(参考时间: 00:09)

上一讲已经把整幅 big picture 画出来了。一个 .c 文件是一个状态机，每次执行一条语句；它最终变成一个 a.out，也是一个状态机，但每次执行一条指令；a.out 运行在一个叫操作系统的东西之上；操作系统本身里有很多对象（进程、文件……），a.out 和它的进程都是其中之一；再往下，操作系统运行在一个硬件之上，硬件同样是一个状态机。中间穿插着编译器与各种各样的知识——你的知识就这样串联起来了。

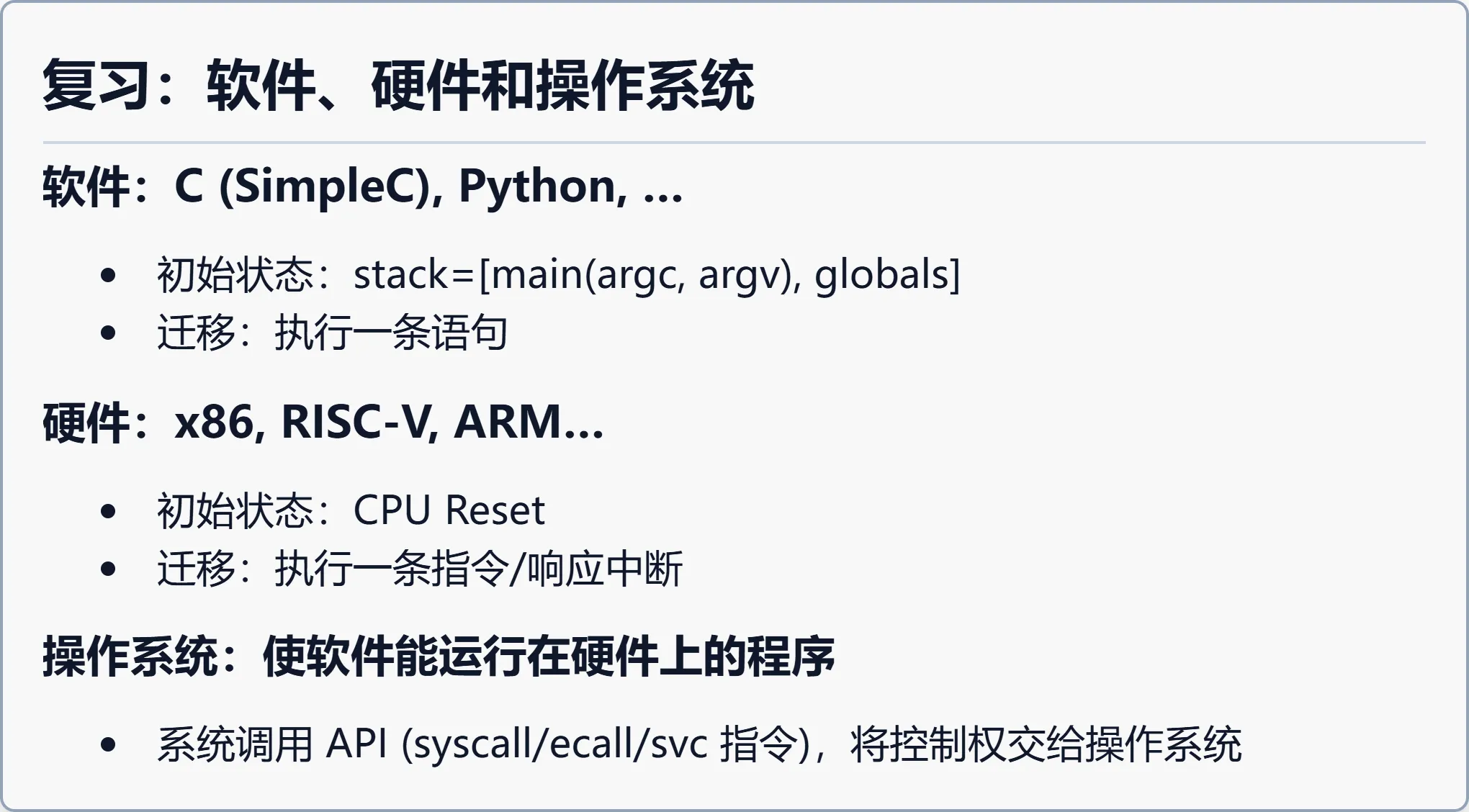

📷 复习：软件、硬件和操作系统
回到原视频 (00:09:40)

二、硬件视角的操作系统

2.1 一句话：硬件根本不知道有没有操作系统

(参考时间: 00:11)

所谓硬件视角，其实就一句话：硬件根本不知道有没有操作系统，也不知道上面跑的是什么操作系统。它就是一台无情执行指令的机器，看见什么指令就执行什么指令。

你在「计算机系统基础」课上写 NEMU 模拟器时，用的就是这个模型：你从没有引入操作系统的概念，只是照着指令集的 specification，看一条 add、一条 move 会让状态怎样迁移。那些比较特殊的指令（int/int 0x80、out、in……）虽然被用来实现操作系统，或者要和系统外界交互，但硬件并不知道上面跑的是什么——你完全可以在它上面跑一个「不是操作系统」的程序。

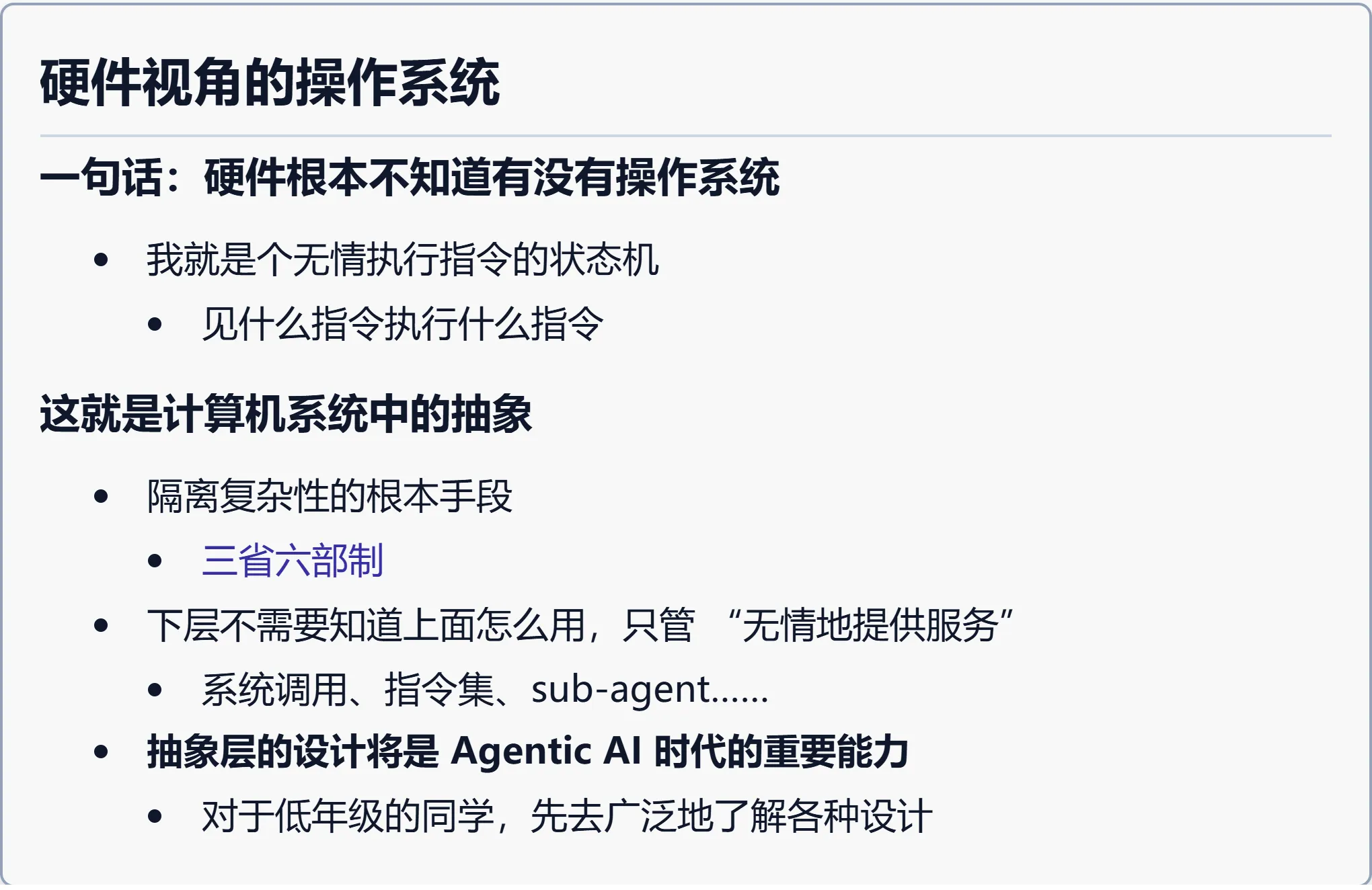

📷 硬件视角的操作系统
回到原视频 (00:11:25)

抽象：隔离复杂性的根本手段

这个「不知道」的本质，是计算机系统里反复出现的一件事——抽象。「抽象」这个词本身就很抽象，但在计算机系统里它有明确含义：隔离上下两层。

• 中间的接口很简单：syscall 的 API 很少，却能支撑一整个应用生态；
• 上面很复杂：文件描述符背后的「重定向」——为什么同一段 printf 有时输出到屏幕、有时输出到文件，代码却完全一样？
• 下面也很复杂：为了让一个像素点出现在屏幕上，操作系统要驱动显卡，而背后是一整套硬件与总线。

例如 write 带一个文件描述符（fd），这个 fd 指向操作系统里的某个对象（可能是文件、终端、管道……），正是它实现了「同一份代码，输出到不同地方」。

指令集体系结构（ISA）本身就是一层极典型的抽象：它只暴露最基础的功能，像 move、add、interrupt、out、in；至于底下的处理器有多复杂——现代处理器一个时钟周期可以执行不止一条指令，本质是一个动态的「指令集编译器」，做数据流分析后把无依赖的指令并行执行——上面完全不用知道。

编者拓展｜ISA（Instruction Set Architecture，指令集体系结构）：它是「硬件对软件」的约定——规定有哪些指令、有哪些寄存器、存储器怎么访问。同一份程序，只要 ISA 相同（都是 x86-64，或都是 RISC-V），就能在不同厂商、不同性能的 CPU 上运行。我们在《计算机系统基础》里写 NEMU，本质上就是在实现一个 ISA 的模拟器。

编者说明：讲师提到，一个抽象层设计得好，上面能生长、下面也能生长；设计得不好，改一个地方就变成整个项目的重构。他甚至认为，抽象层的设计可能是 Agentic AI 时代的重要能力。对低年级同学来说，当下要做的是广泛了解各种设计（例如 VS Code 这样的插件式系统「怎么构造」）。

2.2 计算机系统的状态机模型

(参考时间: 00:20)

再次给出那个说了无数遍的定义：硬件是一台无情执行指令的机器。

• 状态：内存、寄存器的数值；
• 初始状态：由系统设计者规定，有一个型号叫 CPU Reset，reset 完会到达一个约定好的状态（例如 PC 等于某个确定的值）；
• 状态迁移：从 PC 取指令，译码，再按手册规定执行。

这个模型是准确的，但对实现操作系统来说还不够：如果硬件真的只有「取指—执行」，那么一条 jmp .（跳转到当前指令）就会让机器永远卡死，操作系统再也没机会运行。所以真实的硬件还提供了一些细节机制，正是这些机制让操作系统可以被实现出来。

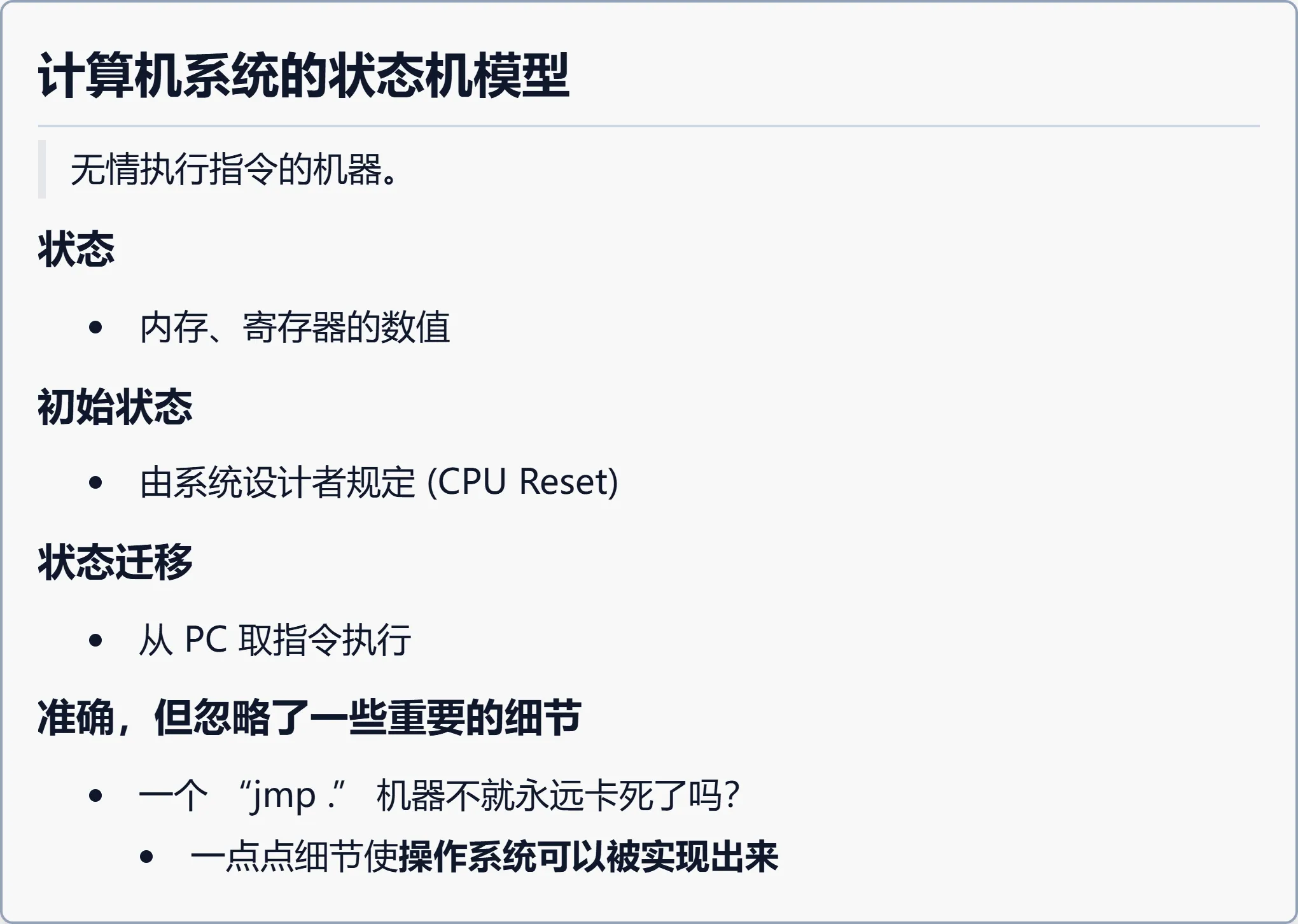

📷 计算机系统的状态机模型
回到原视频 (00:20:20)

2.3 状态：内部状态与外部状态

(参考时间: 00:21)

计算机系统的状态分成两部分。

内部状态：寄存器、内存。

struct CPUState {
    uint32_t regs[32], csrs[CSR_COUNT];
    uint8_t *mem;
    uint32_t mem_offset, mem_size;
};

外部状态：整个世界——计算机系统无法完全控制的客观存在。硬件是插在主板上的，主板位于物理世界里，所以任何瞬间都存在一个物理世界的状态。计算机通过以下方式访问它：

• 设备上的寄存器：通过 memory-mapped I/O 访问，这是计算机对外界产生影响的主要方式；
• Interrupt / Reset Line：一组物理连线。

编者拓展｜MMIO（Memory-mapped I/O）与中断线：MMIO 把「设备的寄存器」映射到内存地址上——于是 gpio_set_value(...) 这类代码看起来像在写内存，实际是在和设备说话。中断线（interrupt line）则是一根物理导线，设备通过拉低电平来「按铃」通知 CPU。二者合起来，就是计算机与物理世界交换信息的两条通道。

一个极好的例子是 GPIO（General Purpose Input/Output）：

gpio_set_value(GPIO_23, 1);  // 在 Linux 内核里，把 23 号引脚电平拉高

只要有一行代码把电平拉高或拉低，接上面包板与发光二极管，你就能真的看到它闪——这就是「计算机与物理世界交换电信号」。计算机世界里没有任何魔法。

打鸭子与一个像素的相机（编者整理）：讲师讲了一个体感游戏的原理——那把枪其实就是一个只有一个像素的相机。扣下扳机时，屏幕依次输出一帧全白、一帧全黑；如果那一个像素先后看到「白—黑」，就判定命中；如果看到「黑—黑」，就判定未命中。这说明：计算机的状态里，确实包含物理世界的状态。

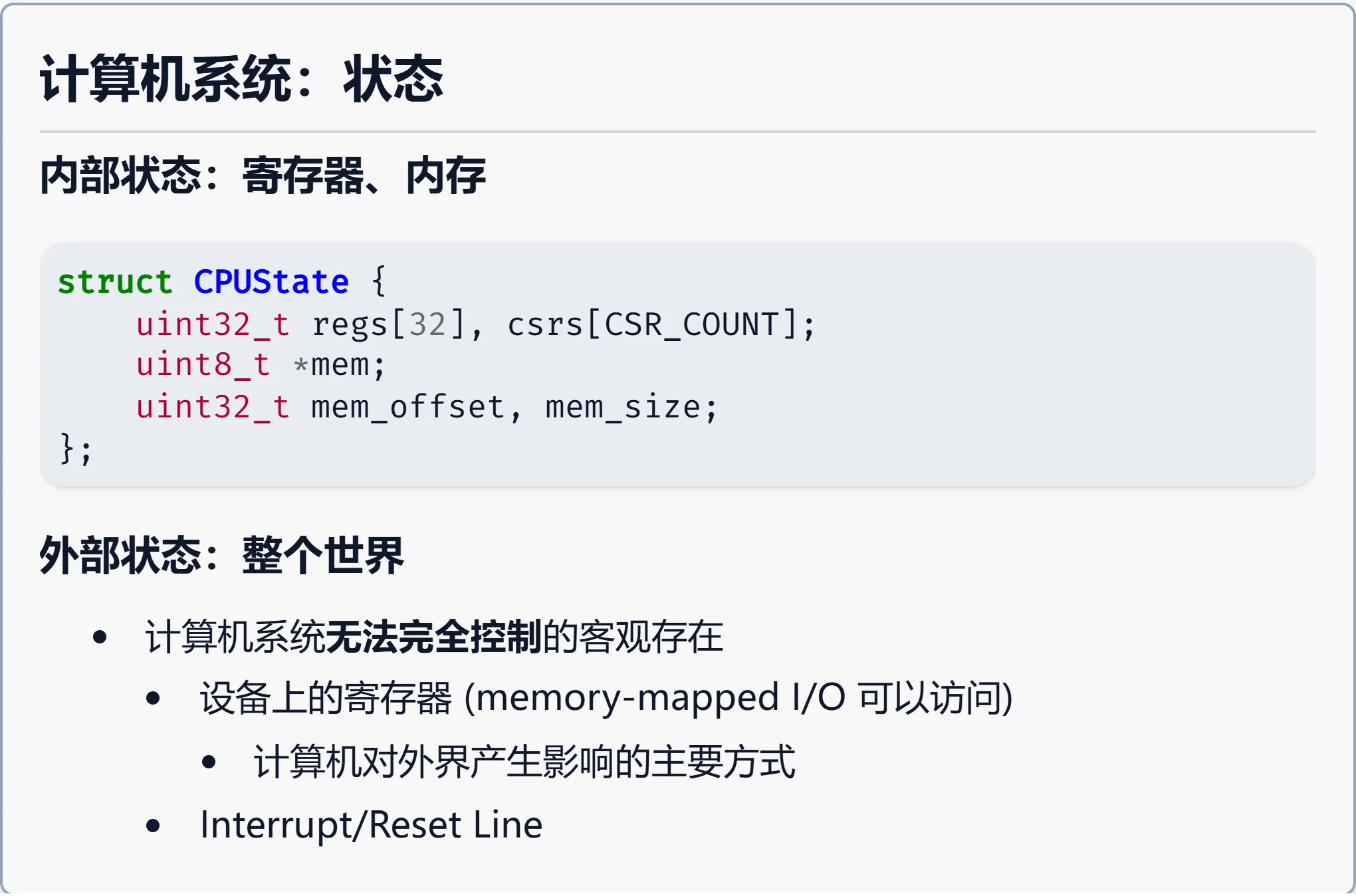

📷 计算机系统：状态
回到原视频 (00:21:50)

2.4 例子：GPIO

(参考时间: 00:24)

讲师的树莓派上有一排针脚（GPIO 引脚），你可以像「电流表测电」一样理解它们。更妙的是：你只要知道「GPIO」这个概念，剩下的都可以问 AI。讲师现场问 AI「我的计算机系统里有没有 GPIO 接口」，AI 自己就去用 gpioinfo 扫描：

📷 树莓派与一排 GPIO 针脚
回到原视频 (00:24:50)

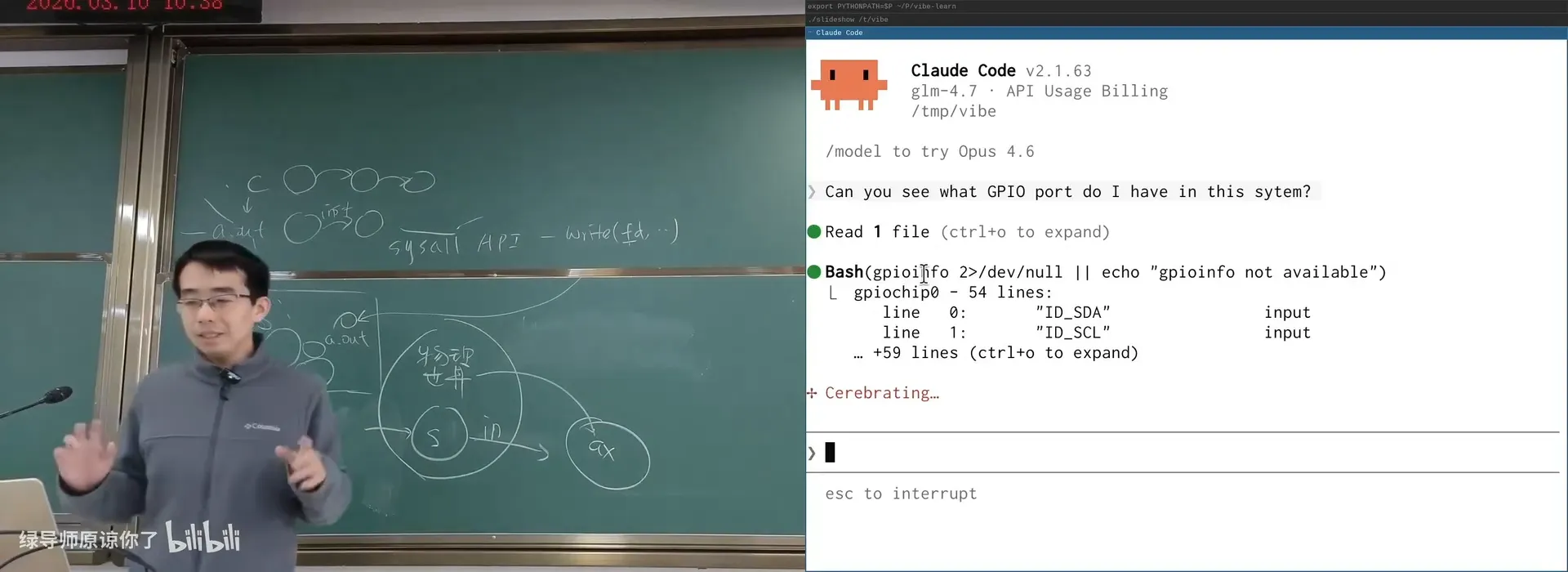

📷 用 gpioinfo 扫描系统中的 GPIO 控制器
回到原视频 (00:26:30)

结果很有意思：你看到的这排针脚并不是系统里唯一的 GPIO 控制器，它只是留给你接额外设备的。系统内部还有大量 GPIO 控制器，管理 SPI 总线、按键、蓝牙、WiFi……。这也说明树莓派的可玩性很高：超声波传感器、摄像头、机械手，都可以用一行 C 代码写电平来驱动。

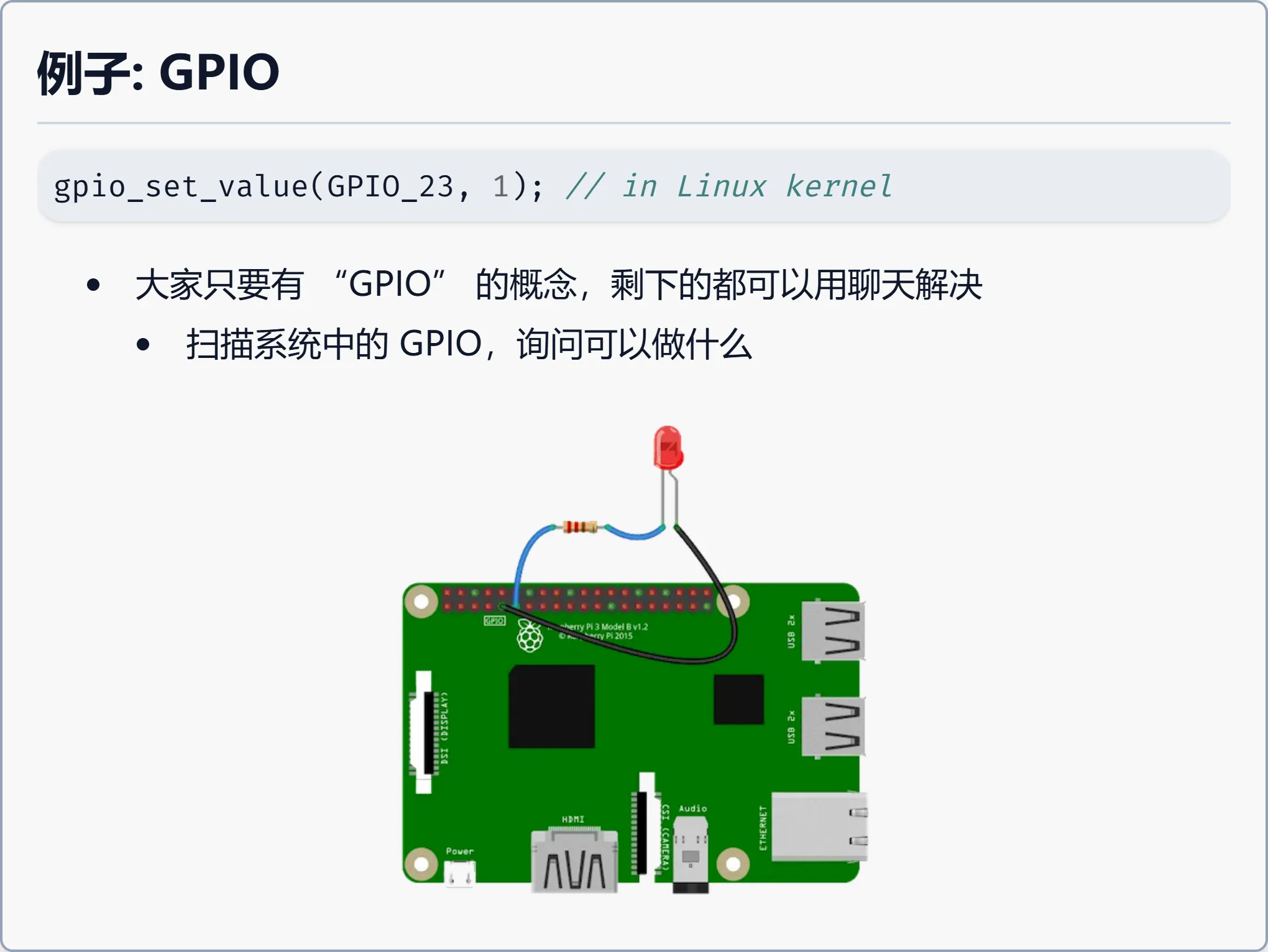

📷 例子：GPIO
回到原视频 (00:25:00)

2.5 初始状态：CPU Reset

(参考时间: 00:32)

死循环之所以不会把整台机器卡死，是因为还有一根线——中断线。一旦对应信号（或边沿）到来，CPU 会不管当前在执行什么，强行跳转到另一个位置。正因为有中断这个机制（时钟、按键、网卡收包……），操作系统才能建立起它的「霸主地位」：应用程序没有权限关闭中断。

你可以让 AI 写一段内联汇编，在你的用户态程序里试图关闭中断——运行到那条指令时，你会得到一个 segmentation fault。只有操作系统的代码（在 x86 上是 cli/sti，在 RISC-V 上对应 sstatus/csr 里的某一位）才有权限关中断。

编者拓展｜特权级（privilege level）与内核态 / 用户态：CPU 把「能执行特权指令（关中断、改页表、访问设备）」和「不能」分成不同等级。x86 上叫 Ring 0 / Ring 3，RISC-V 上分为 M-mode / S-mode / U-mode。操作系统运行在高特权级（内核态），普通程序运行在低特权级（用户态）——这就是「应用程序没有权限关中断」的根本原因。反过来说，如果操作系统在关中断时出了 bug，它就可能真的死机。

📷 应用程序试图关闭中断，导致 segmentation fault
回到原视频 (00:30:10)

为什么老电脑要有 Reset 按钮

CPU Reset 是明确的行为：reset 后通常中断处于关闭状态——因为此时各种寄存器的值有些是不定义的（为了省电路），一旦 CPU 开始运行就直接和物理世界接上了，此时不宜有中断进来。

讲师顺势讲了个「代沟」故事：现在的笔记本电池焊死在机内，死机了要长按电源键足够久，主板上的电路会强制给 CPU 发一个 reset 信号；而在他的年代，台式机上都有一个 RESET 按钮。reset 按钮的行为就像你写数字电路时每个寄存器都有的那个 if (reset) ...——不管你运行到哪个状态，一按就全部复位。为什么那时候要配一个 reset 按钮？因为那时候的电脑总是死机：到处都是 bug、漏洞和病毒。历史总是惊人地相似——就像今天各种「不合规、不可靠」的新产品（例如被戏称为「小龙虾」的 OpenClaw），终会被一点点补成非常好用的东西。

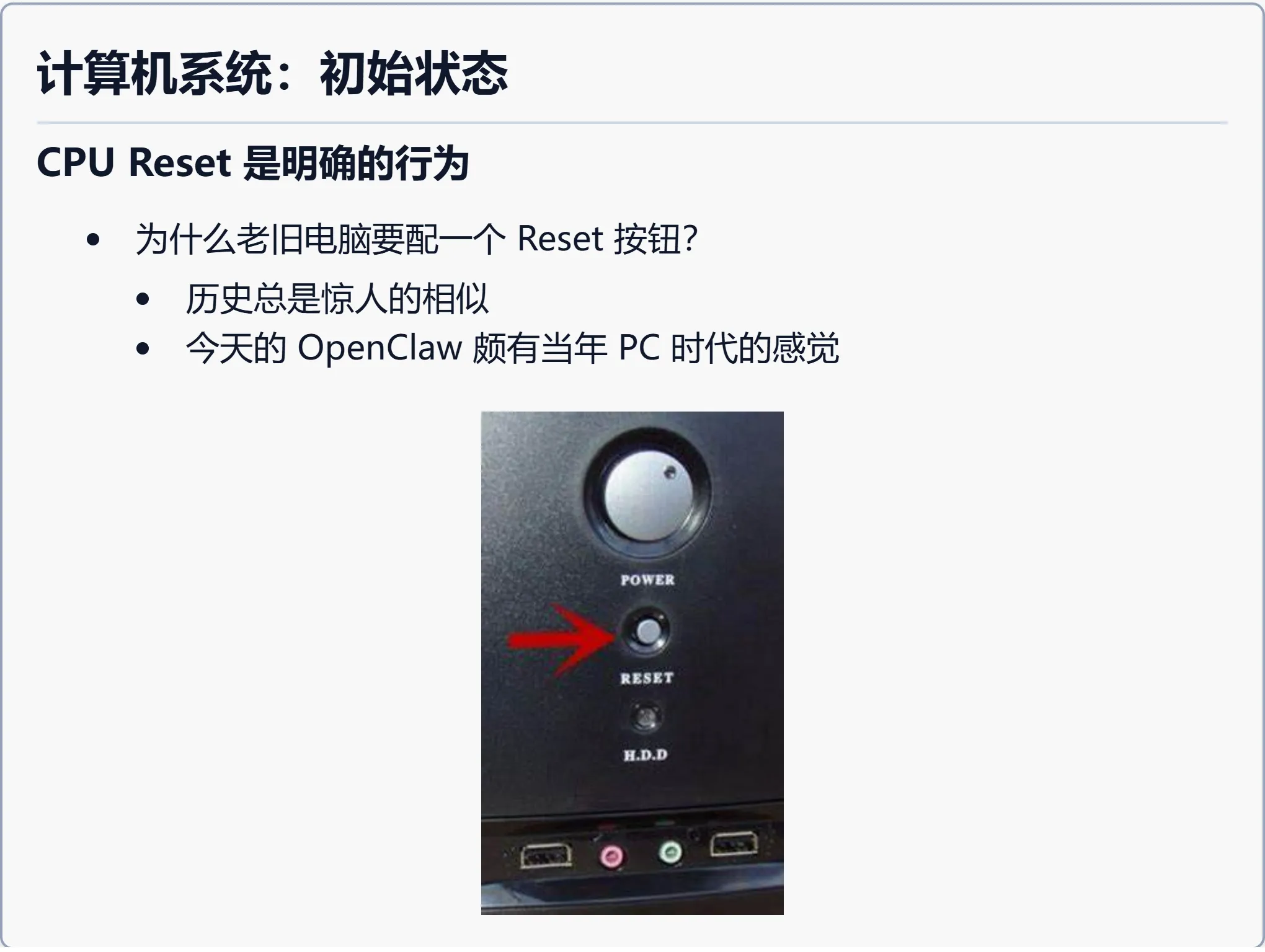

📷 计算机系统：初始状态
回到原视频 (00:32:30)

实际的 CPU Reset：x86、ARM、RISC-V

过去为了建立这些概念，讲师整个大四都在读 Intel 手册（几千页），要「大海捞针」地从海量信息里筛选出哪些重要、哪些不重要。今天不必了——直接问 AI。

不过讲师提醒：AI 的回答未必都对。他现场演示时就说「我感觉刚才那个回答有点幻觉，有些应该是不对的；如果你把正确的手册丢进去，它应该能给出正确回答」。他读书的收获，是建立了一套关于「处理器能干什么、操作系统怎么用处理器」的正确概念——相当于经历了一次漫长的「预训练」，如今处于「后训练/微调」阶段。

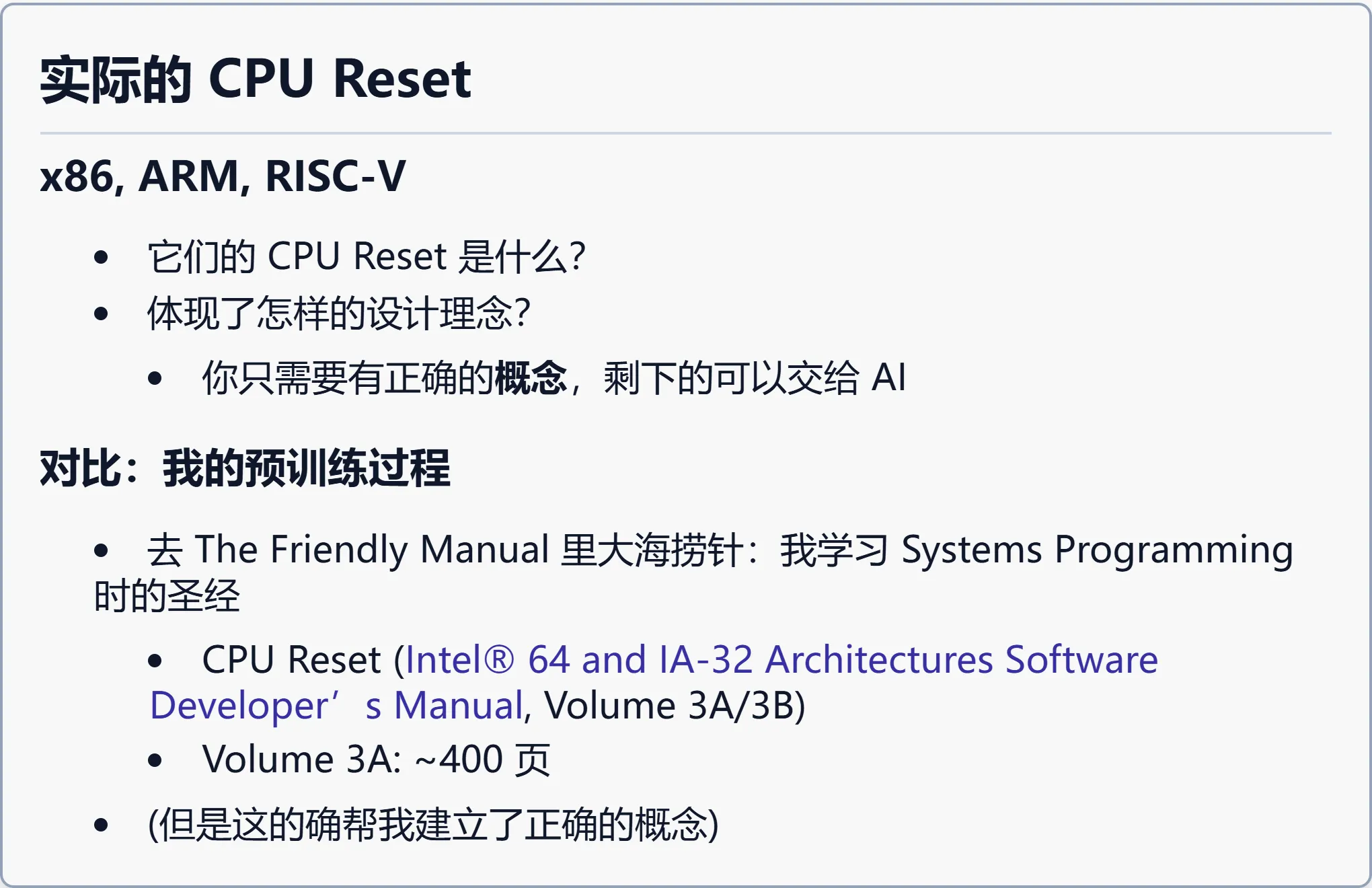

📷 实际的 CPU Reset
回到原视频 (00:36:50)

为了把「CPU Reset 后的初始状态」真正展示出来，讲师用 AI 写了三个架构的最小代码：一段能直接从 CPU Reset 开始执行、并打印出指令序列与寄存器变化的程序。在 RISC-V（QEMU 实现）上，你可以亲眼看到 reset 后一堆寄存器的初值、看到自己写的第一条 move 指令，以及 mstatus（0xA00000000）这类 CSR 的值是什么意思——通过追问 AI，每个寄存器的含义、为什么这样设计，都可以讲得清清楚楚。

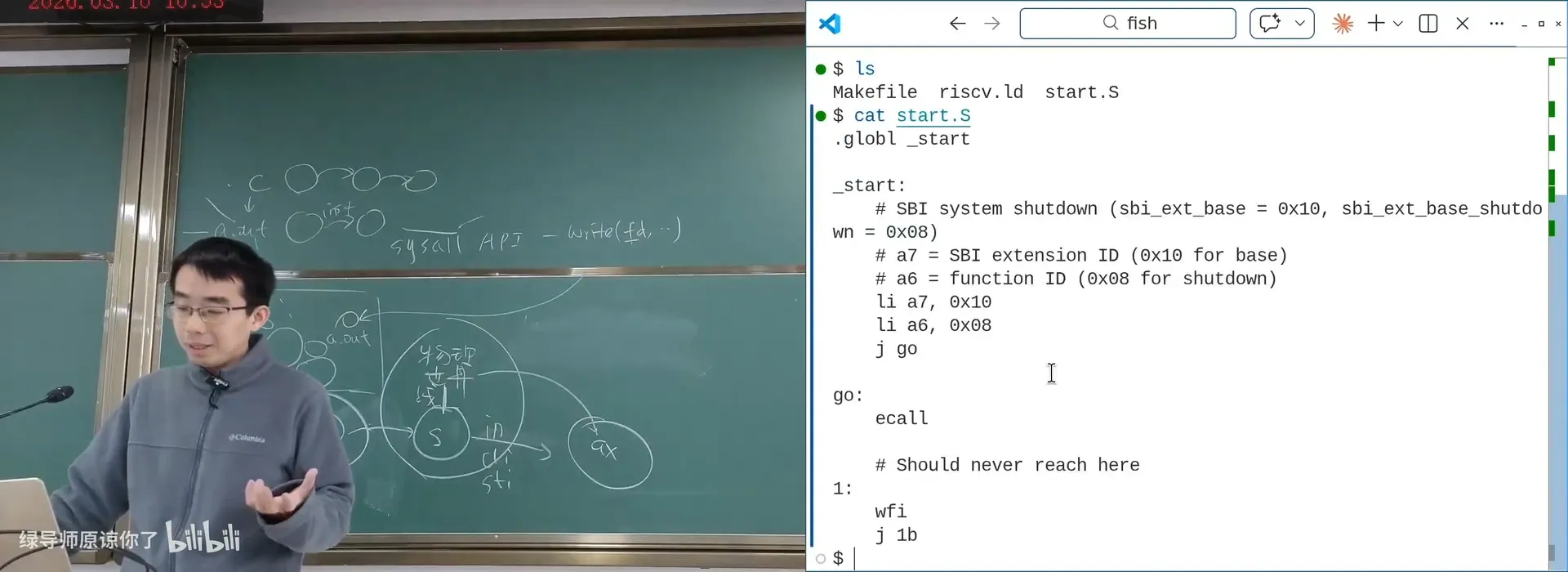

📷 CPU Reset 演示：RISC-V 最小代码与寄存器初值
回到原视频 (00:41:30)

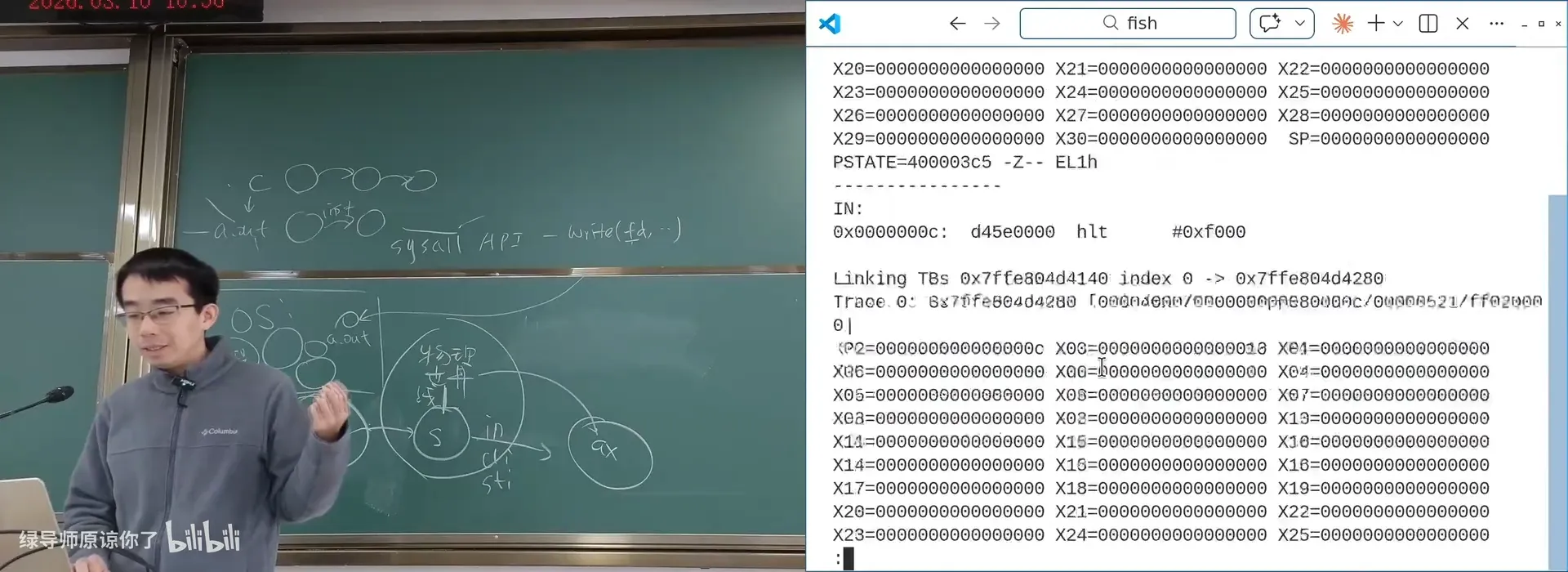

📷 ARM 最小代码在 CPU Reset 后的寄存器状态
回到原视频 (00:44:30)

编者说明：讲师特别说明，这段演示代码中的一条 jump 是他自己加的——因为模拟器会把连续指令打包执行，加上跳转后才能在「结束」之前观察到寄存器状态。这段最小程序在演示里的地位，就相当于一段自己写的固件（firmware）。

2.6 状态迁移：执行指令、响应中断、I/O

(参考时间: 00:45)

绝大部分时候，状态迁移就是执行一条指令（in 从物理世界读，out 把电平送到物理世界，其余在处理器内部）。但这个模型有很大的扩展性：

• 多个处理器：每个 CPU 有自己独立的寄存器，共享一份内存。因为「每次选一个 CPU 执行一条指令」，而可选的 CPU 不止一个、每个 CPU 还可能响应中断，所以每一次状态迁移都是不确定的：同一段并发程序运行很多次，结果可能各不相同。这既是这套机制强大的地方，也是它复杂性的根源。
• 响应中断：可以概括成 if (intr) goto vec;。
• 输入输出：与「计算机系统外」交换数据。

stateDiagram-v2
    [*] --> S0: CPU Reset
    S0 --> S0: 取指/译码/执行(内部状态变化)
    S0 --> S0: in/out(与物理世界交换电信号)
    S0 --> S1: 中断到来(强行跳转 vec)
    S1 --> S0: 中断返回

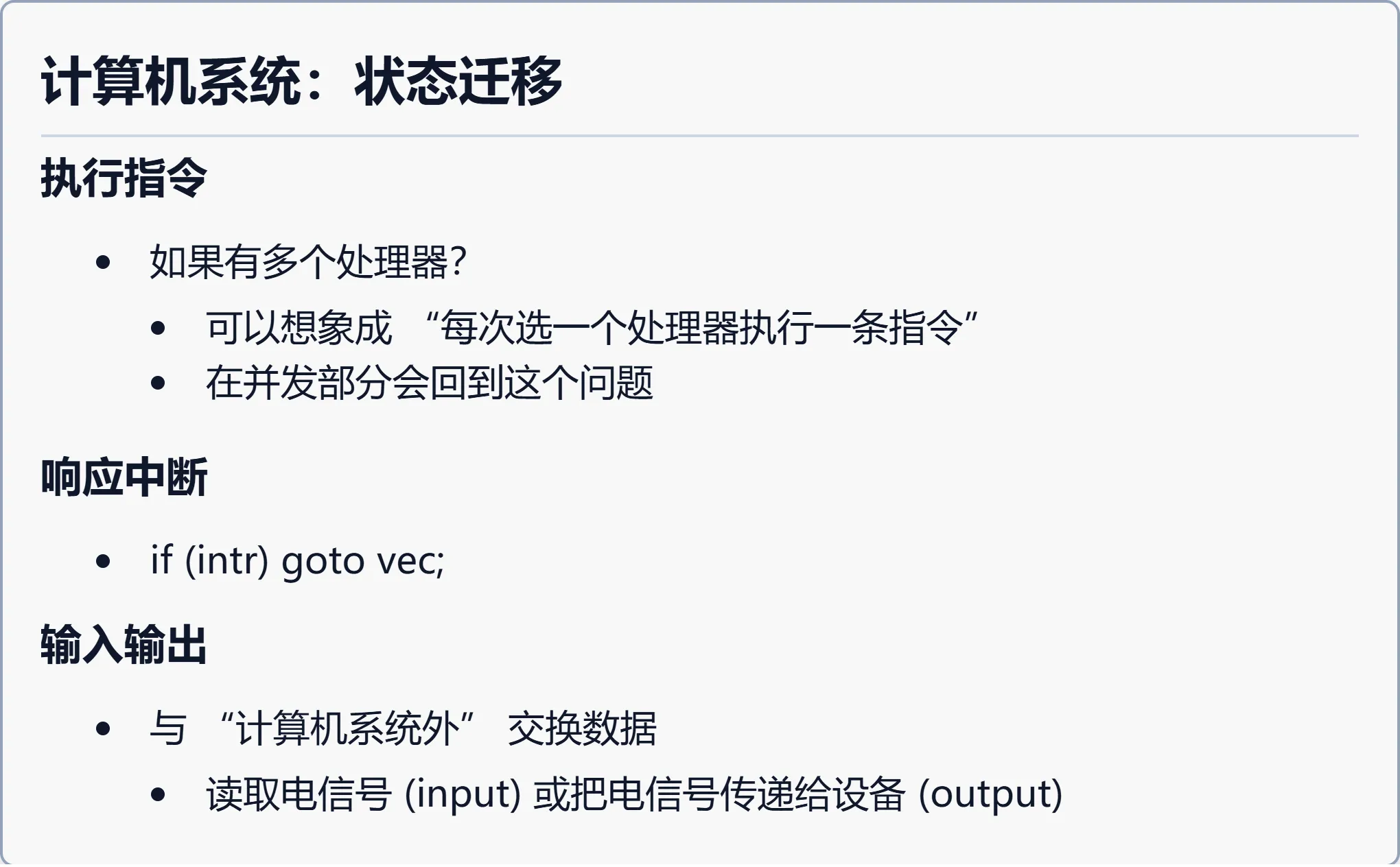

📷 计算机系统：状态迁移
回到原视频 (00:45:20)

2.7 小结：操作系统就是一个普通程序

(参考时间: 00:50)

硬件提供的是底层机制：多个处理器的资源、确定的 reset 状态、中断、I/O……它不需要知道有没有操作系统。

操作系统只是一个普通的（二进制）程序：

• 它接管了中断、I/O 等资源，应用程序不能直接访问；
• 它把应用程序「放」到 CPU 上运行一会；
• 中断（系统调用）发生后，操作系统又开始执行。

一个精辟的说法是：操作系统启动、初始化完毕之后，它就变成了一个「中断处理程序」。它虽然驻留在内存里，但平时并不在 CPU 上执行——只有当中断到来、或程序执行到系统调用时，它的代码才开始运行。于是它成了一位「服务的提供者」，并创建出我们看到的应用程序世界。

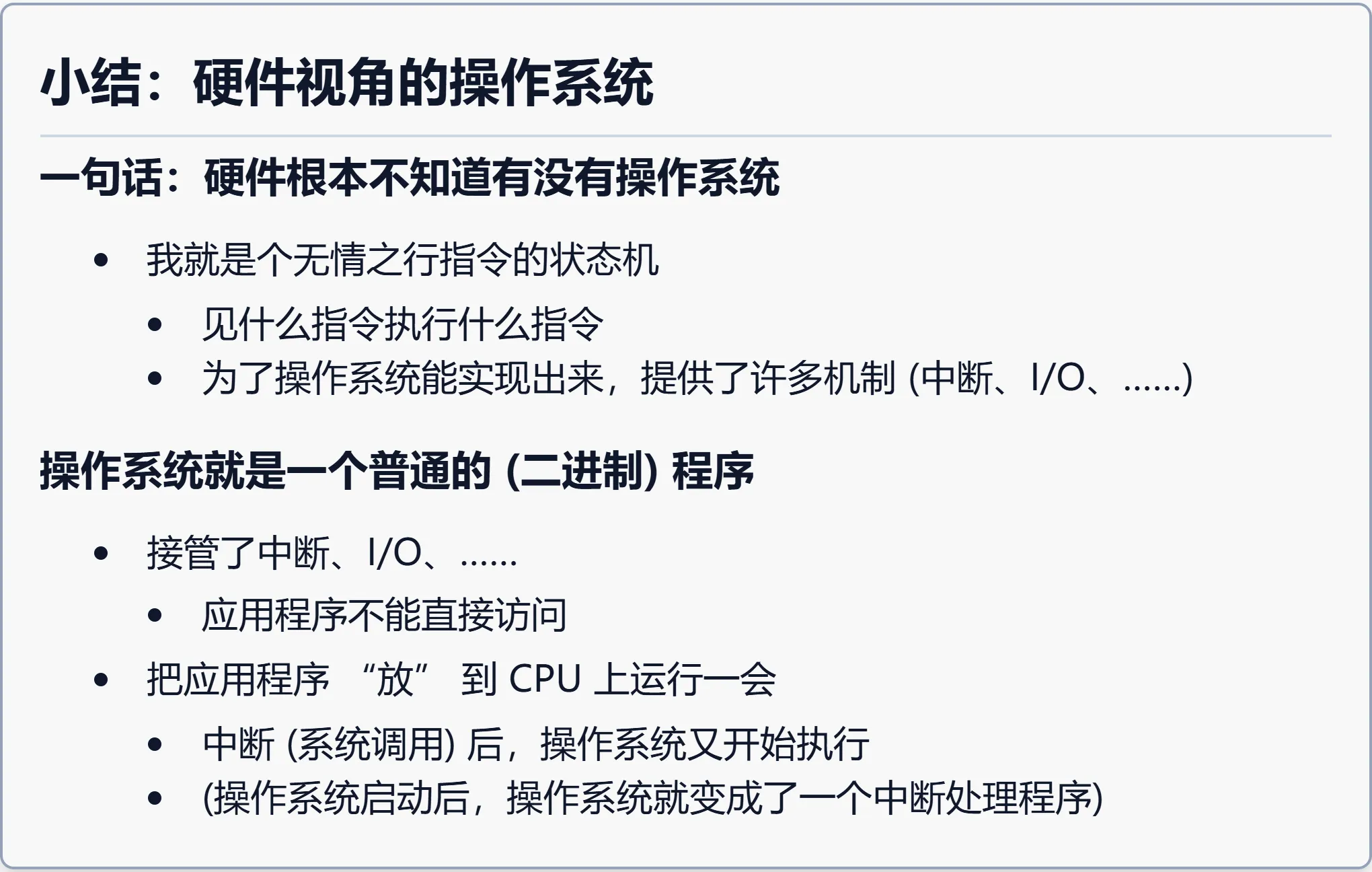

📷 小结：硬件视角的操作系统
回到原视频 (00:50:00)

三、固件：硬件和操作系统之间的桥梁

3.1 刚才遗漏的一个细节

(参考时间: 00:51)

CPU 是无情执行指令的机器，CPU Reset 的行为是 well-defined 的：从 Mem[PC] 取指令执行。于是有一个推论：如果 reset 后取出的第一条指令不合法，整个系统不就坏掉了吗？

而内存条（DRAM）是易失性的，掉电数据全丢；冷启动上电后 CPU reset，内存里是什么根本无从谈起。

编者拓展｜易失性 vs 非易失性存储：DRAM（内存条）靠电容存电荷，断电即失，是易失（volatile）的；ROM / 闪存 / 磁盘断电仍保存数据，是非易失（non-volatile）的。所以刚上电时内存里是「一片空白」，CPU Reset 指向的地方必须是非易失存储器（固件）。所以 reset 后 PC 指向的那个位置，必须有合法的代码。问题是：这段代码是谁写的？

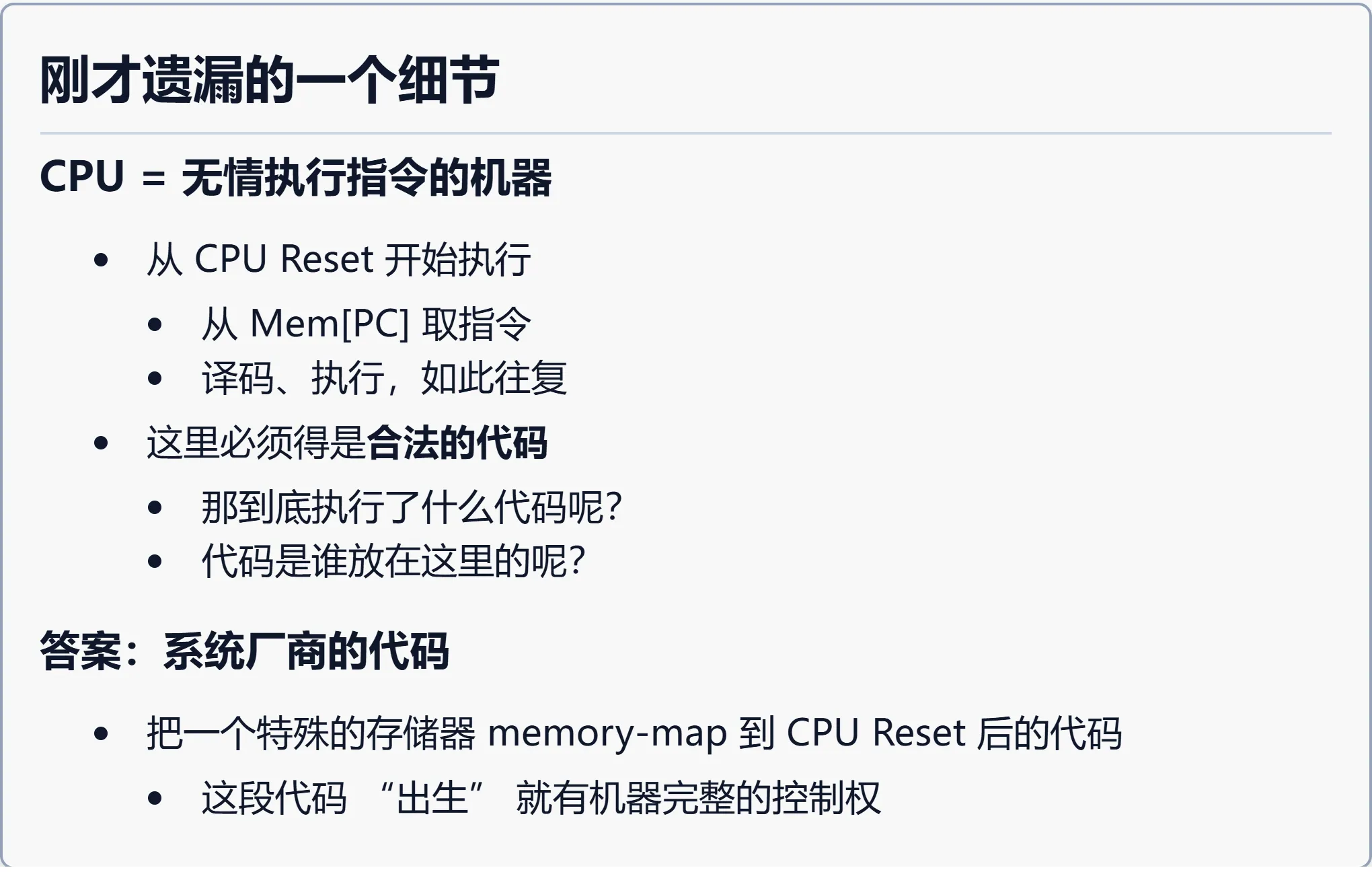

📷 刚才遗漏的一个细节
回到原视频 (00:52:00)

答案：系统厂商的代码。CPU 厂商在手册里规定好了 reset 后的行为；而生产主板/整机的厂商，可以把一个只读存储器（早期是 ROM，现在一般是闪存）以内存映射的方式映射到 CPU Reset 后的那个地址。

编者拓展｜ROM / PROM / EEPROM / 闪存：都是非易失的存储芯片。ROM 出厂即写死，不能改；PROM 可烧写一次；EEPROM 可电擦写但较慢；今天的固件一般存在闪存（Flash）里，可以反复更新——这也正是 CIH 病毒能「改写固件」的前提。这段代码一「出生」就拥有机器的完整控制权，它的名字叫 Firmware（固件）。

编者拓展｜Firmware（固件）：被厂商固化在计算机里的代码，是 CPU Reset 之后执行的第一段程序。它比操作系统更底层——「一旦它有 bug，系统就成砖」。它的职责是初始化硬件、再把磁盘上的操作系统加载进内存并跳转过去。

3.2 Firmware 是什么

(参考时间: 00:54)

所谓「固件」，就是厂商固定在计算机系统里的代码。因为它是 reset 后直接执行的，比写在 SD 卡上的操作系统更底层、更重要——一旦它有 bug，系统就成砖了。CPU Reset 后真的什么也没有：内存里没有操作系统，操作系统还躺在磁盘上。固件要负责把计算机系统完整初始化，再把磁盘上的操作系统加载到内存，最后跳转过去执行。好消息是它几乎总是从 CPU Reset 开始启动，环境相对可控。

Firmware 的功能：

1. 完成硬件扫描、初始化和配置（这些配置要生效可能需要重启计算机）；
2. 不严格地说，加载操作系统。

编者说明：QEMU 可以绕过 Firmware 直接加载操作系统（见 QEMU 手册 -kernel 等选项）。

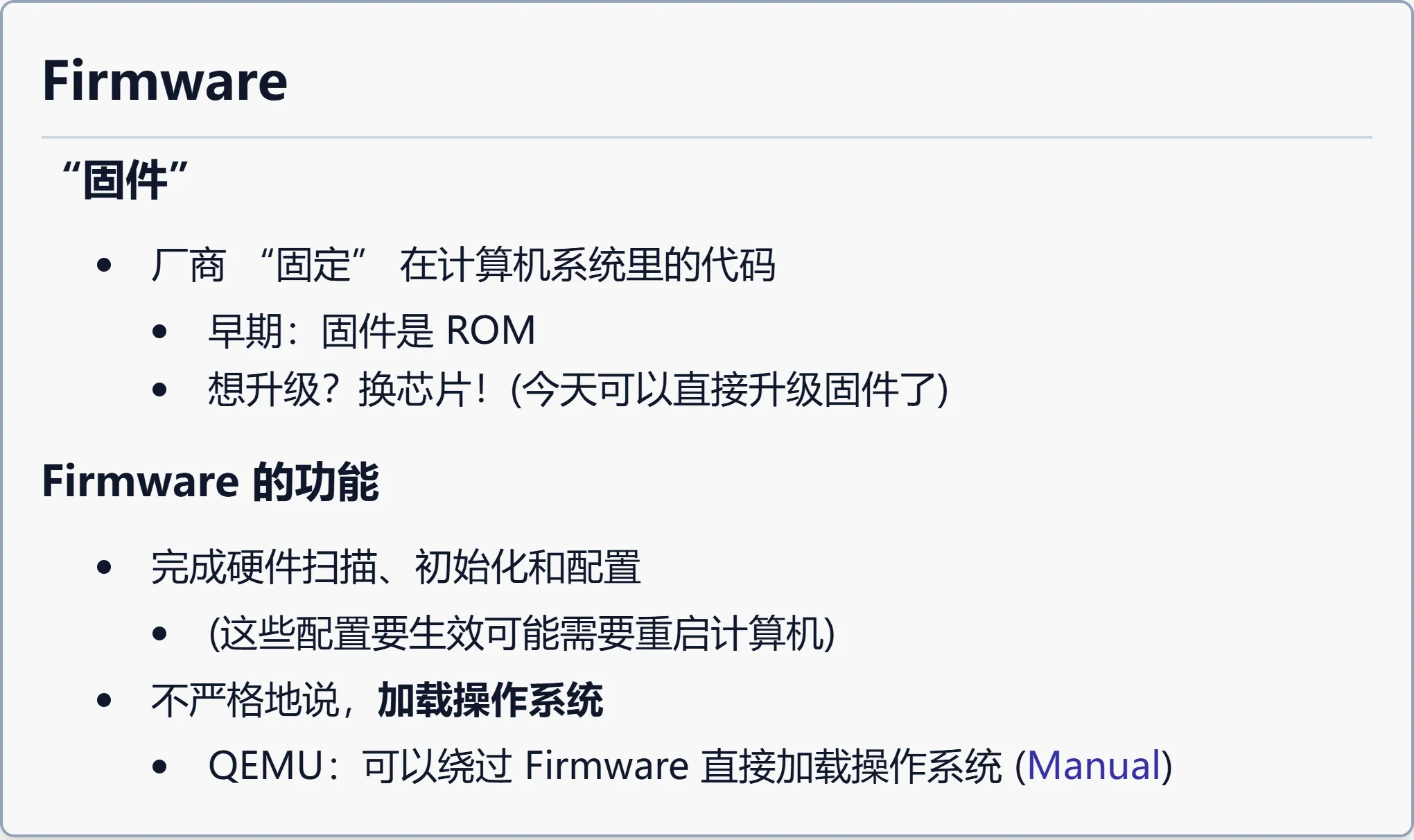

📷 Firmware
回到原视频 (00:54:40)

3.3 配置计算机系统

开机时按一个特殊的组合键（Del、F2、F1、ESC、F10、F12……品牌差异很大，到现在都没统一），就会进入固件的配置菜单，得到一个直接「看到」系统硬件的机会。你可以关闭某些 CPU 核心、开关硬件虚拟化、配置接口功能、甚至调整风扇转速、供电电压、内存时序……游戏主板会画得很 fancy，但做的事情和文本界面没有本质区别。

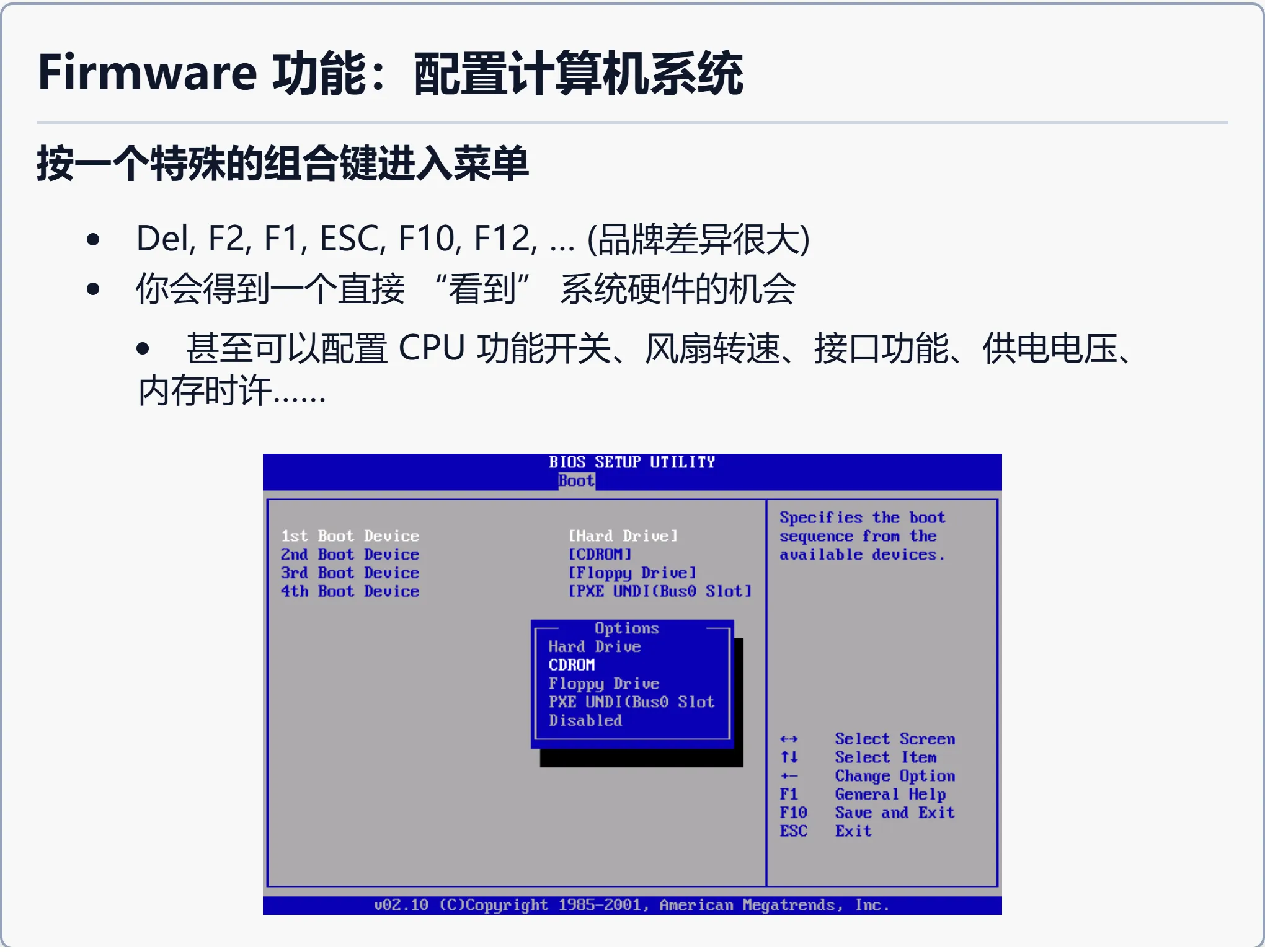

📷 Firmware 功能：配置计算机系统
回到原视频 (00:58:00)

3.4 固件就是一段代码

(参考时间: 00:59)

Firmware 就是一个小「操作系统」：CPU Reset 后初始化硬件，对接操作系统的 Boot Loader。它可以是一段普通的、程序员可以写的代码。

Legacy BIOS（Basic I/O System）

在 IBM PC 时代，所有设备/BIOS 中断都有 specification。16 位 DOS 时代，BIOS 常驻内存，提供 I/O 等功能。因为内存只有 640K，操作系统（如 DOS）加上应用程序已经很紧，再做图形库也不划算。于是 DOS 时代 BIOS 会一直驻留内存，程序用一条 int 指令（本质是跳转）查中断向量表，跳转到 BIOS 预设的地址——比如 int 0x10 打印字符、绘制图形、读写磁盘、读取鼠标位置。

编者拓展｜中断向量表（interrupt vector table）：一张放在内存固定位置的「跳转表」，第 n 项写着「第 n 号中断该跳到哪」。int 0x10（BIOS 显示服务）这类调用，就是「取表里第 16 项 → 跳过去」。今天的系统调用（syscall）和它一脉相承——只不过入口由操作系统而非固件提供。

这套约定成就了百花齐放的「兼容机」时代，也让 AMI 和 Phoenix BIOS 这些厂商活到了今天。

UEFI（Unified Extensible Firmware Interface）

今天的硬件复杂得多：指纹锁需要在加载操作系统前就驱动起来，以验证身份；U 盘可能是移动固态硬盘、可能带指纹；还能从网络启动（PXE），而市面上的网卡形形色色——内置的、USB 扩展坞上的、PCIe 万兆的。于是固件需要大量设备驱动。UEFI 提供了一个编程框架：它有一个 FAT 分区，可以以文件形式存放驱动程序、引导加载器；在此基础上可以实现各种驱动，最终仍然只做一件事——把操作系统加载起来。

编者拓展｜UEFI（统一可扩展固件接口）：取代 Legacy BIOS 的现代固件标准。它把固件做成一个小型的编程框架——有自己的文件系统（FAT）、能加载驱动（.efi 文件）、支持从网络启动（PXE）。今天装系统时看到的图形化启动菜单、Secure Boot，都属于 UEFI。

编者说明：讲师顺带讲了「磁盘」这个术语改不过来的例子——现在机器大多已是 SSD（闪存盘），已经没有「磁」了，但我们仍然叫它磁盘（legacy vice，遗留术语）。他还提到很多设备交互已经从固件移交给操作系统直接完成，但指纹锁这类「加载操作系统前就要用」的设备，仍由固件驱动。

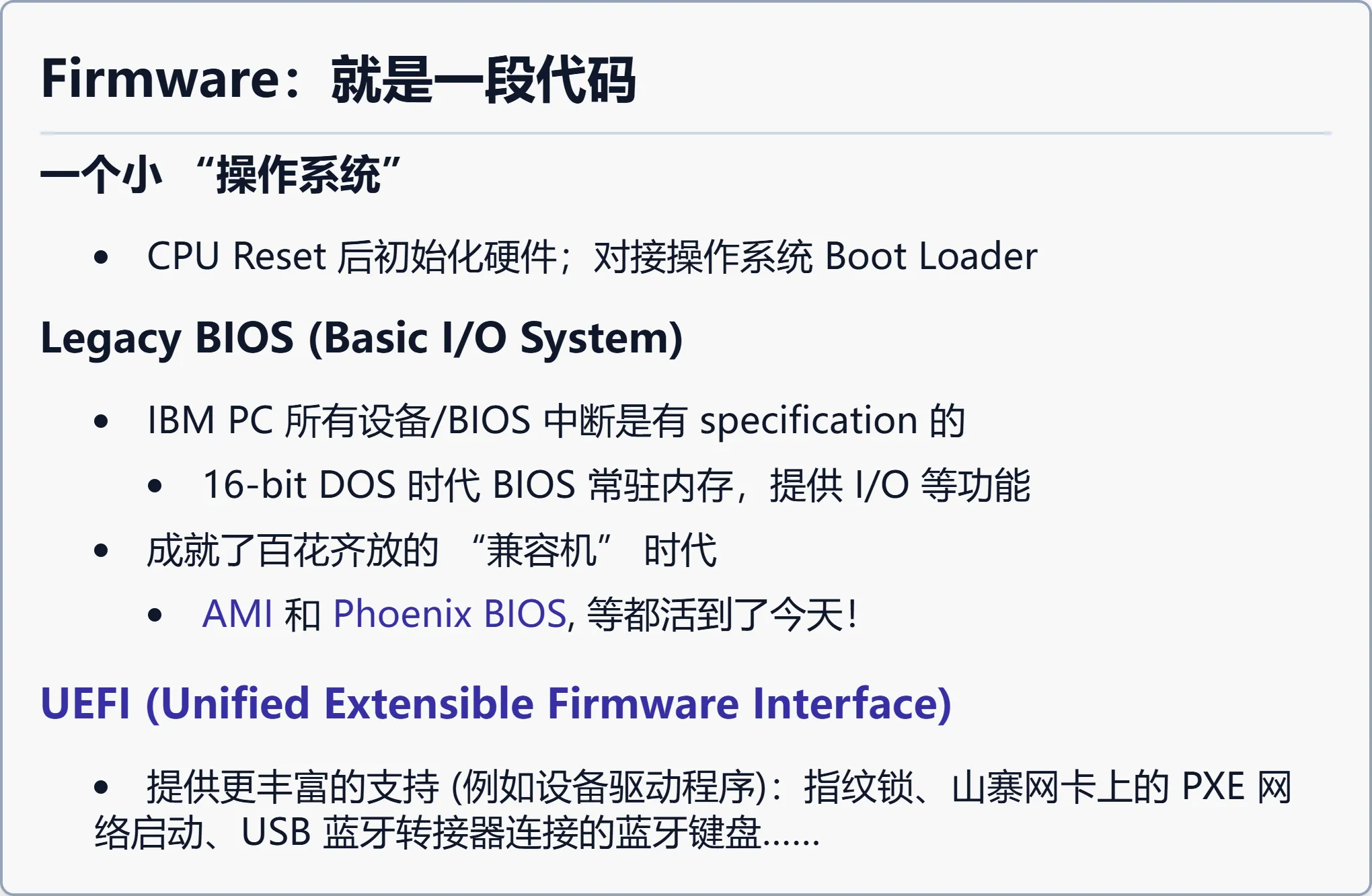

📷 Firmware：就是一段代码
回到原视频 (00:59:40)

四、梦回 1998：可写的固件与 CIH 病毒

4.1 固件更新与写保护

(参考时间: 01:07)

固件通常是只读的——它接管了 CPU Reset，store 指令本不该有任何效果。但固件也需要更新：如果来了一个新硬件（比如新的磁盘控制器挂在固件不支持的新总线上），不更新固件就可能连磁盘都看不到、操作系统都起不来。

于是，Intel 430TX（Pentium，俗称 586）芯片组允许写入（更新）PROM。这样厂商就能以发布补丁（甚至寄一张软盘）的方式更新固件，就像今天的 Windows 更新转圈圈——只不过那时还没有普及互联网。

为了防止 bug 损坏固件，平时写保护是打开的，需要向 BIOS 写入一个特定序列才打开写保护、进入编辑状态。这个序列就写在手册里……

编者说明：Firmware 本质就是一段「往 I/O 端口写数据」的代码，所以写保护平时必须打开。否则一个程序的 bug 就可能把固件覆盖掉：内存被 corrupt 不要紧，按 reset 从头再来即可；但第一条指令一旦被改成 jmp .，计算机系统就真的成砖了——除非在物理意义上把芯片拆下来换一片。

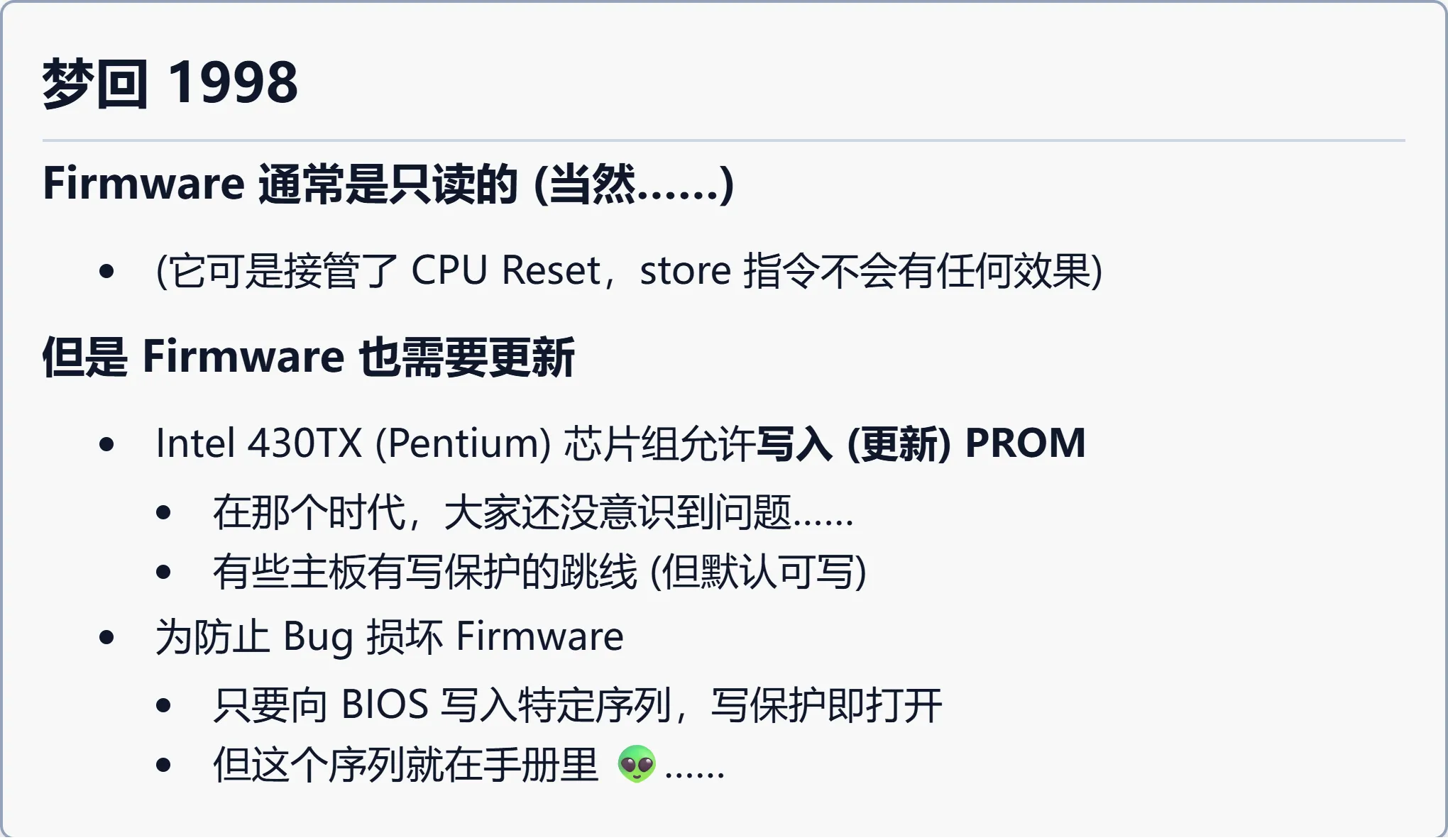

📷 梦回 1998
回到原视频 (01:07:10)

4.2 CIH 病毒

(参考时间: 01:11)

1998 年，一位和同学们差不多大的年轻人设计了一个病毒——CIH，也叫切尔诺贝利病毒，因为它每年 4 月 26 日发作。他的动机非常简单：想让一家在广告上号称「百分之百防病毒」的软件公司丢脸。但它成了世界历史上影响最大的病毒之一。

它特别的地方在于——它可以破坏硬件。因为它的 payload 会改写固件，改写之后电脑就真的成砖了，CPU Reset 后执行的指令已经被完全 corrupt，只能拆主板、换 EEPROM。当年作者被捕，未被定罪（时年 23 岁）。

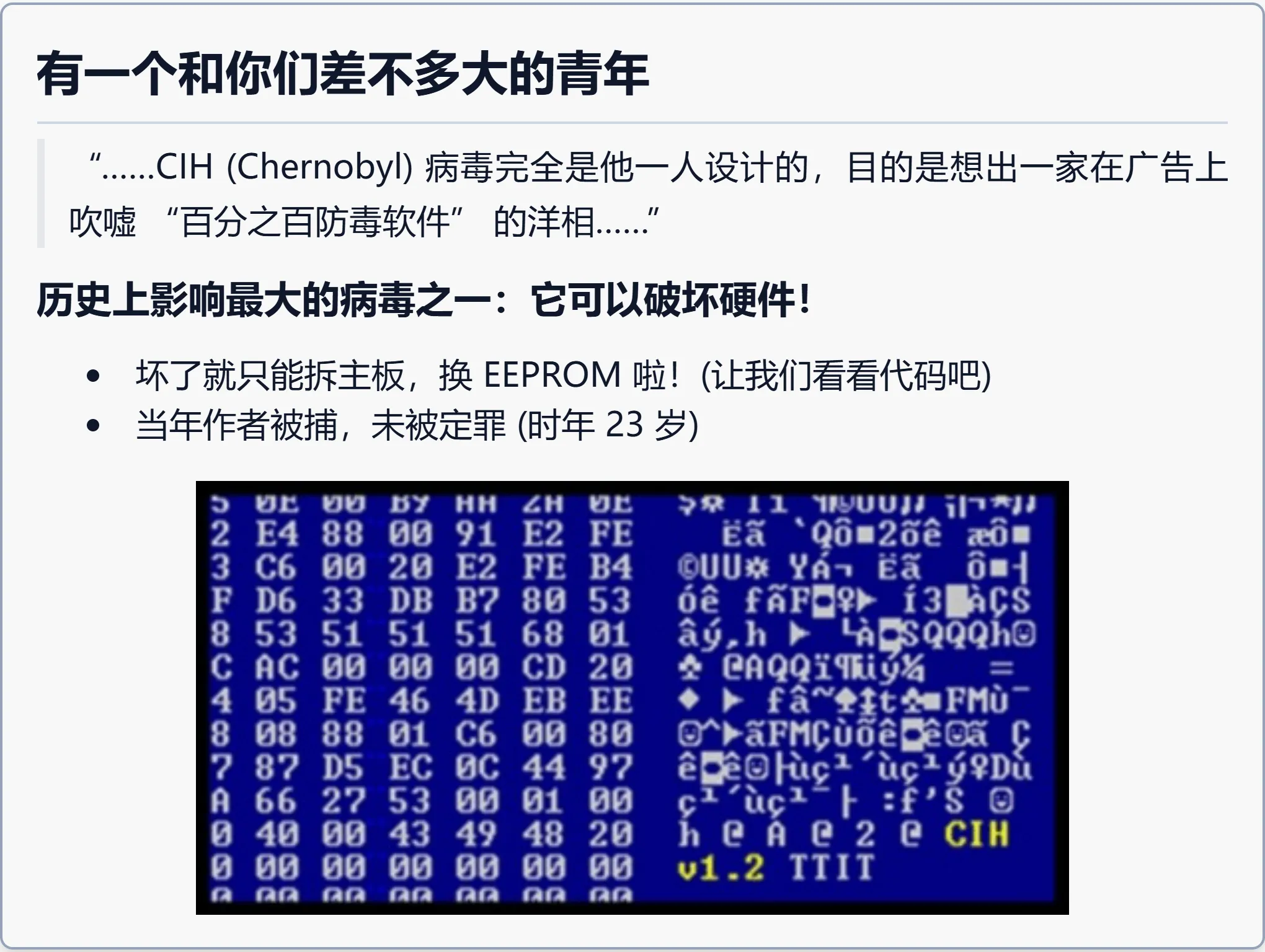

📷 CIH 病毒
回到原视频 (01:11:45)

今年讲师做了一件事：把 CIH 的汇编代码让 AI 翻译成了 C，于是它一下子变得非常好读。病毒之所以叫病毒，是因为它像流感、新冠一样能感染、传播、潜伏、再发作：

• 感染阶段：通过劫持中断描述符表获得 Ring 0 特权，先驻留在系统里而不发作。它把代码里的某一块（比如 A）抹掉，改成跳转到「A+」（行为与 A 相同，但额外做自己的事）再跳回去——系统运行起来好像没变化，只是稍微变慢一点，因为偶尔会扫描有没有磁盘、把病毒传播出去。
• 发作阶段：判断是不是 4 月 26 日（作者的生日），然后执行擦除 BIOS 的操作——向指定硬件 I/O 端口写入特定序列解锁，再直接覆盖 BIOS 数据。

flowchart TD
    A["病毒代码"] --> B["劫持中断描述符表, 获得 Ring 0"]
    B --> C["抹掉一块代码 A, 改为跳转到 A+"]
    C --> D["A+ = 原逻辑 + 病毒逻辑, 然后跳回"]
    D --> E{"是 4 月 26 日?"}
    E -->|否| F["继续潜伏 / 感染磁盘上的程序"]
    E -->|是| G["向 I/O 端口写序列解锁写保护"]
    G --> H["覆盖 BIOS 数据 → 主板成砖"]
    F --> D

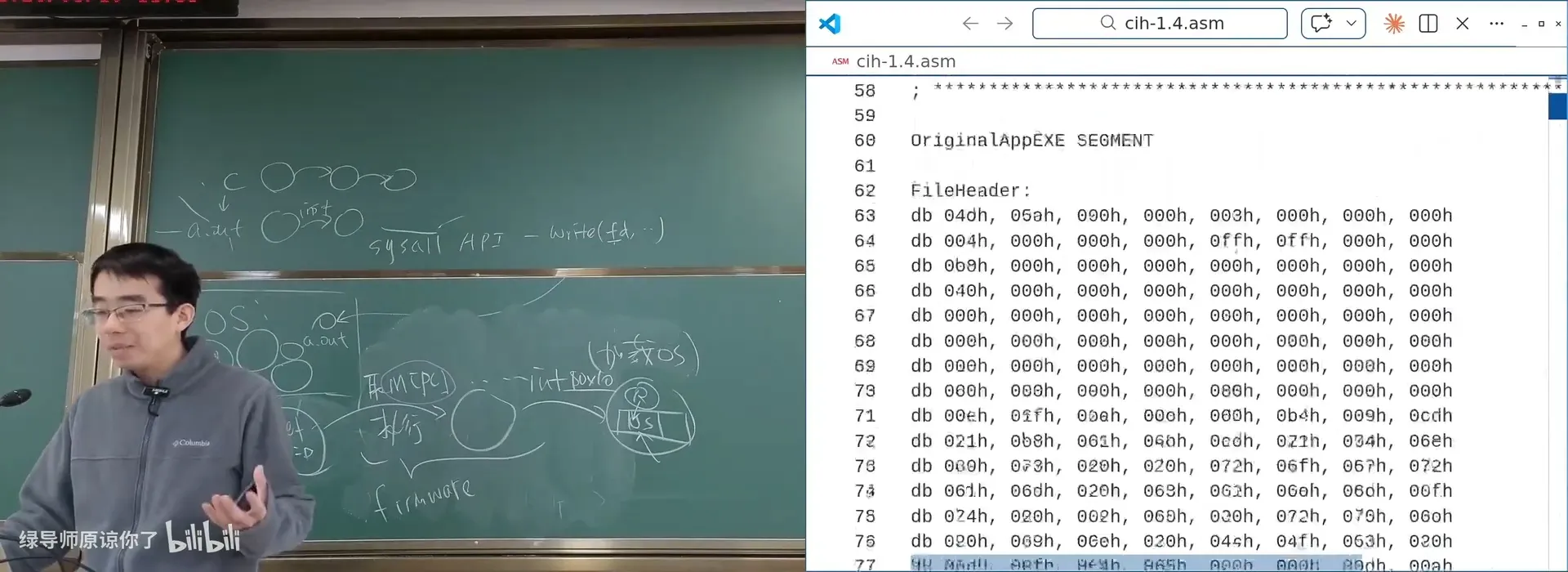

📷 CIH 病毒汇编源码（cih-1.4.asm）
回到原视频 (01:14:50)

编者说明：讲师坦言，在那个时候能把这样的病毒调试正确是相当了不起的成就；他也借此提醒——历史上的年轻人和今天玩 AI 的年轻人一样，内心都想「干点这样的事」，但更希望大家做「正义的白帽子」，让世界变得更好。

4.3 如何预防病毒破坏固件

(参考时间: 01:19)

只允许写入信任的固件更新——数字签名机制。

固件更新由固件自身（而非操作系统）完成：把要更新的固件写到固件分区，下次启动时固件验证它是否经过正确的数字签名。这个过程是操作系统上的任何程序都无法破坏的：你即使获得整个计算机的控制权（rootkit），只要固件自己才有权限打开写保护，系统就极难攻破。这背后是公钥加密（Diffie-Hellman/RSA）与今天的 SSL/TLS（HTTPS）。

编者拓展｜数字签名、公钥加密与 rootkit：公钥加密用一对密钥——私钥自己留着、公钥公开；用私钥签名、任何人用公钥验证，就能确认「这段数据确实由持有私钥的人签发」。固件用它来拒绝一切未经授权的刷写（这就是 Secure Boot 的基础）。rootkit 指能拿到最高权限、并长期潜伏在系统里的恶意软件——即便如此，它也改不了由数字签名保护的固件。

编者说明：参考资料还提到 Intel Boot Guard 私钥泄露事件。

现在的电脑病毒：

• 炫技搞破坏的意义越来越小：更安全的操作系统、App Store 机制（软件包经过审查）、云端备份（讲师说他曾不小心 rm -rf 了 iCloud，也找回来了）。
• 获取权限的意义越来越大：偷取隐私、LLM Token、移动支付……

讲师由此推测，OpenClaw（「小龙虾」）这样的平台总有一天会出一次重大的安全事故，逼迫大家反思怎么做对安全。AI 时代的安全攻击很像诈骗：通过骗取信任，把你的 token、钱转出来。他希望大家研究安全问题，但做正义的白帽子。

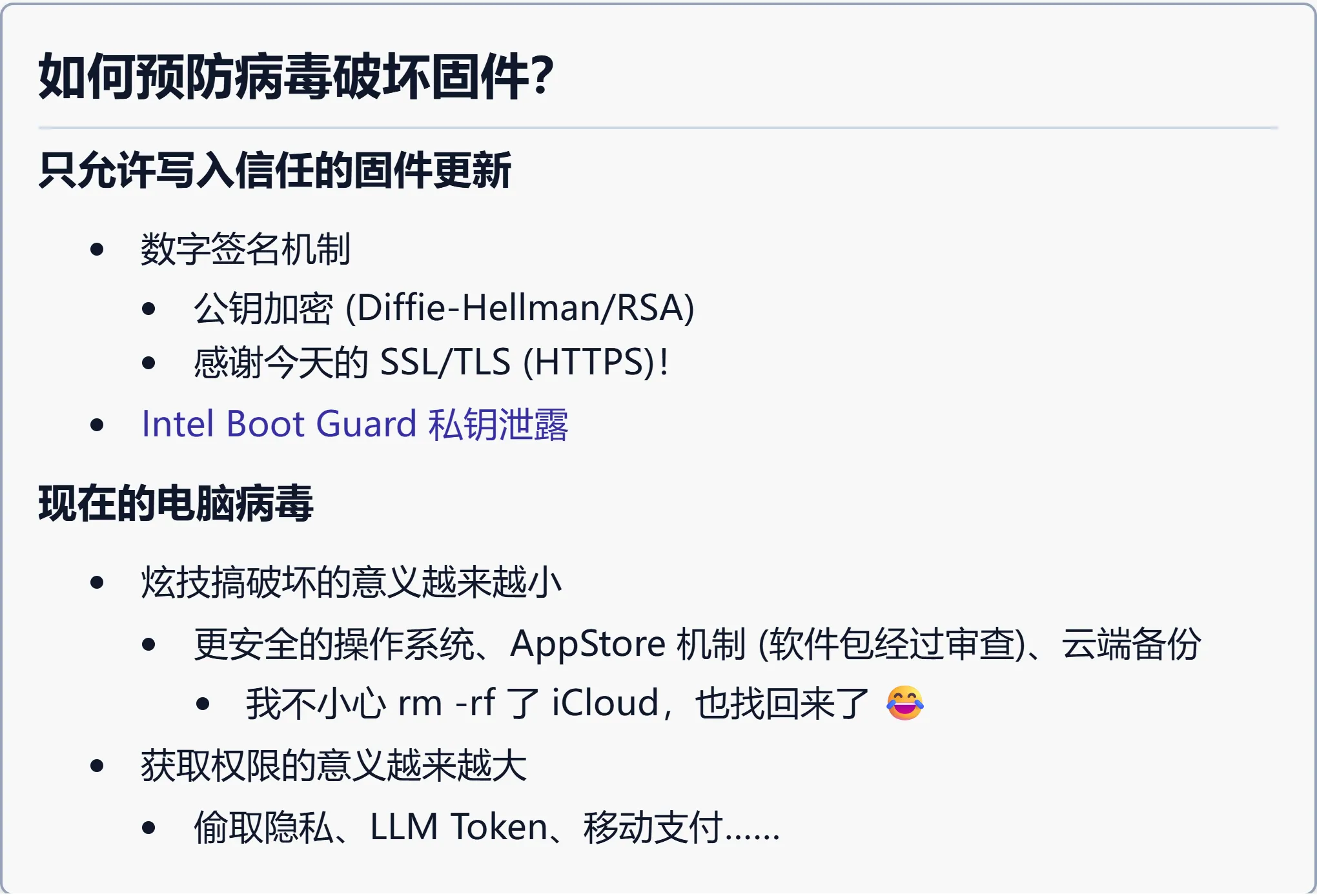

📷 如何预防病毒破坏固件？
回到原视频 (01:19:30)

五、从固件到操作系统

5.1 回到 43 年前

(参考时间: 01:23)

IBM PC / PC-DOS 2.0（1983） 确立了固件加载操作系统的经典方式。它与 CPU Reset 有个约定：x86 上 CS:IP 等于一个确定的值（如 0xFFFF0），固件（也叫 BIOS）从这里开始执行，然后按顺序扫描系统里所有的存储设备。这解释了一个童年疑问——为什么有 A 盘、B 盘、C 盘：因为软盘（A、B）排在硬盘（C）之前，可启动软盘会优先启动。

编者拓展｜CS:IP（程序计数器）：IP（Instruction Pointer）就是 PC；CS（Code Segment）是代码段寄存器。x86 用「段 + 偏移」CS:IP 共同表示下一条指令的地址（物理地址 = CS × 16 + IP）。这是 16 位实模式的历史遗产，也是理解「为什么 8086 能寻址 1MB」的关键。

那个时代一切都是那么简单：一个存储设备就是一个字节数组，逻辑上按 512 字节组织。固件管的是：如果磁盘的第一个 512 字节的尾部是 0x55 和 0xAA，就把这 512 字节加载到内存 0x7C00，并设置 CS:IP = 0x7C00，然后跳转过去执行。

编者拓展｜MBR 与引导扇区：磁盘第一个 512 字节叫引导扇区，其中前 446 字节是主引导记录（MBR, Master Boot Record）（一小段程序），接着 64 字节是分区表，最后 2 字节是固定「魔数」0x55 0xAA——固件正是靠这两个字节判断「这块盘可不可以启动」。

0x55 = 0b01010101
0xAA = 0b10101010

（当然签名可以选任何数字，它只是约定。）这 512 字节里有一个 boot loader（启动引导器），它再把一个 ELF 可执行文件加载到内存执行。

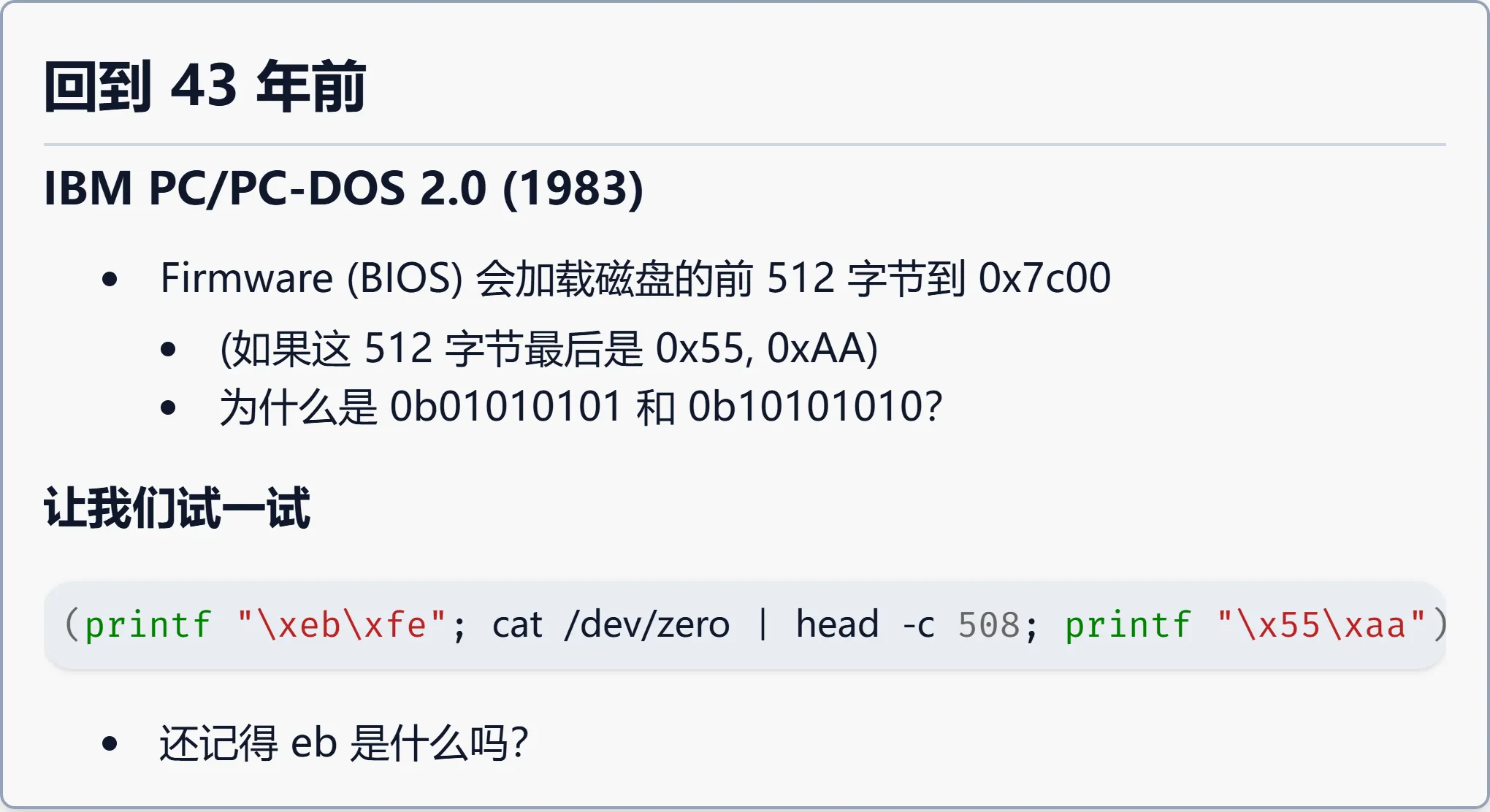

📷 回到 43 年前
回到原视频 (01:23:30)

构造一个可启动镜像

既然约定如此简单，我们就能亲手造一个启动盘——只用一条命令，构造一个以 EB FE（一条经典的 jmp . 死循环）开头、后面跟 508 个零、最后两个字节是 0x55 0xAA 的字节序列：

$ (printf "\xeb\xfe"; cat /dev/zero | head -c 508; printf "\x55\xaa") > a.img
$ qemu-system-i386 -hda a.img

用 QEMU 运行它，你会看到 Booting from Hard Disk...，并且 CS:EIP 正好是 0x7C00。如果把 0x55AA 改掉，同样的镜像就不再被识别——QEMU 会依次尝试 CD-ROM、网络启动等，最后报出 No bootable device。

📷 QEMU 启动 EB FE 镜像：CS:EIP = 0x7C00
回到原视频 (01:28:05)

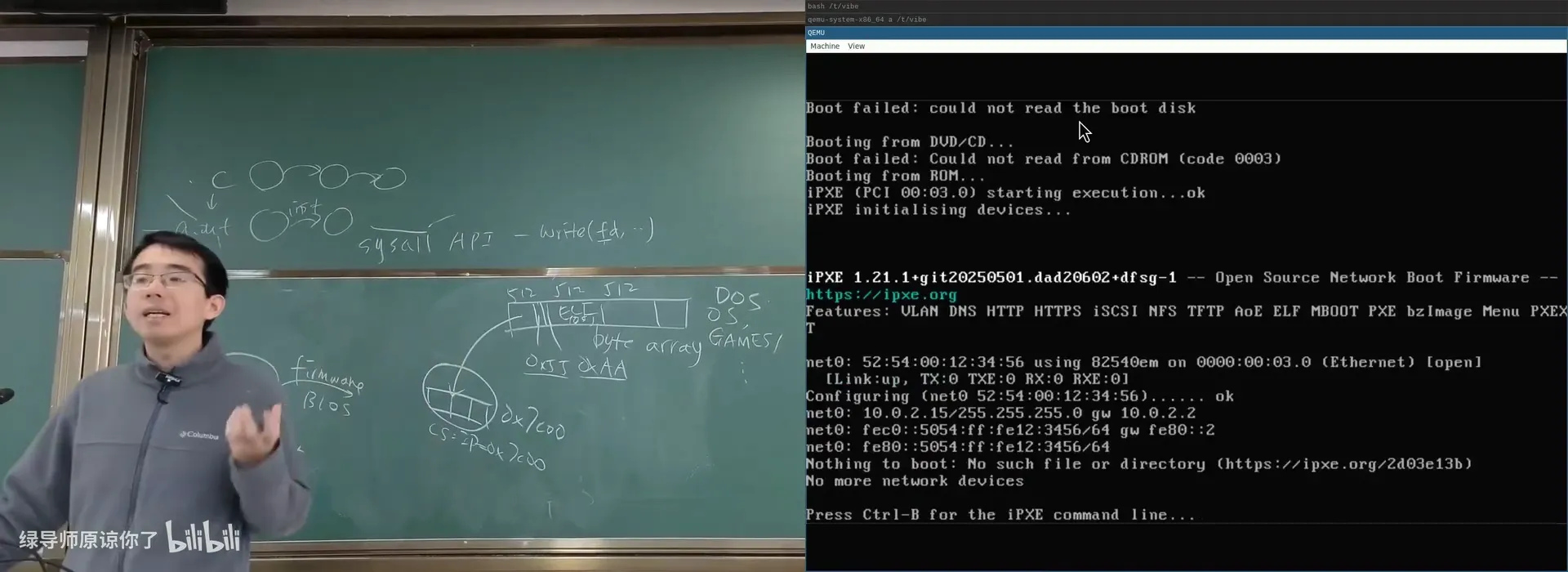

📷 改掉 0x55AA 后 QEMU 报出 "No bootable device"
回到原视频 (01:28:45)

早期的固件，行为就是这么简单、容易理解——所以我们真的可以调试它。

5.2 如果固件也是代码：调试加载过程

(参考时间: 01:29)

一个自然而然的问题：既然固件也是代码，那我们是不是能看到「把 512 字节从磁盘加载到内存」的过程？CPU Reset 时 0x7C00 处应该还什么都没有，所以理论上应该能看到固件里有一段代码负责这个搬运。

能想到的事情就一定有人能做到。想找到「到底是哪一条指令加载了磁盘数据」，用 GDB 的一个功能就够了——Watch Point：

编者拓展｜Watch point（监视点）：GDB 的一种断点——当某个内存地址被读/写时就停下来（普通断点只在「执行到某行代码」时停）。它特别适合追查「到底是谁改了这个变量 / 写了这块内存」，比如这里找「哪条指令把启动扇区搬到了 0x7C00」。

• 在 0x7C00 这个位置的内存上设一个 watch point；
• 或在 0x7C00 设一个 breakpoint，当指令跳转过去执行时就知道。

再让 AI 写一句「每次停下来时打印 0x7C00 附近的内存」，用 init.gdb 配合 hook，就能在调试专属任务时把 GDB 扩展得更强大。这曾是我们系统程序员最重要的护城河——知道什么事情可以做、知道怎么找系统里的问题。你会发现：固件的执行与操作系统的执行、应用程序的执行，没有本质区别——因为 Everything is a state machine。

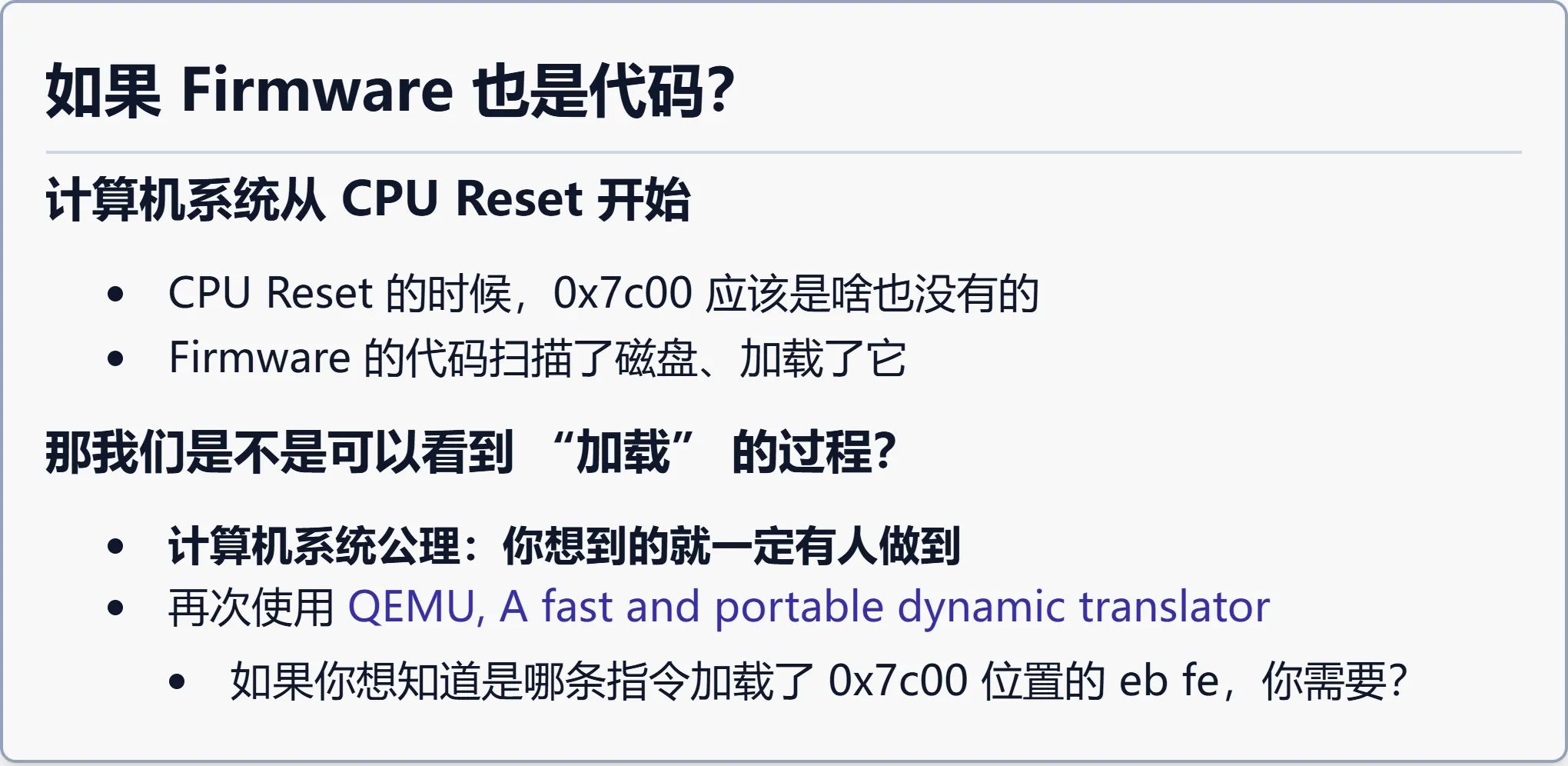

📷 如果固件也是代码
回到原视频 (01:30:00)

演示里用的 make debug 会同时启动 QEMU 和 GDB（因为是 arm64，需要用 gdb-multiarch 去调试 x86 代码），执行 GDB 脚本。程序刚停下时，0x7C00 附近全是零；单步执行后，你会看到它两个字节、两个字节地被加载到正确位置。此时 CS = 0xF000，说明固件代码正在运行。

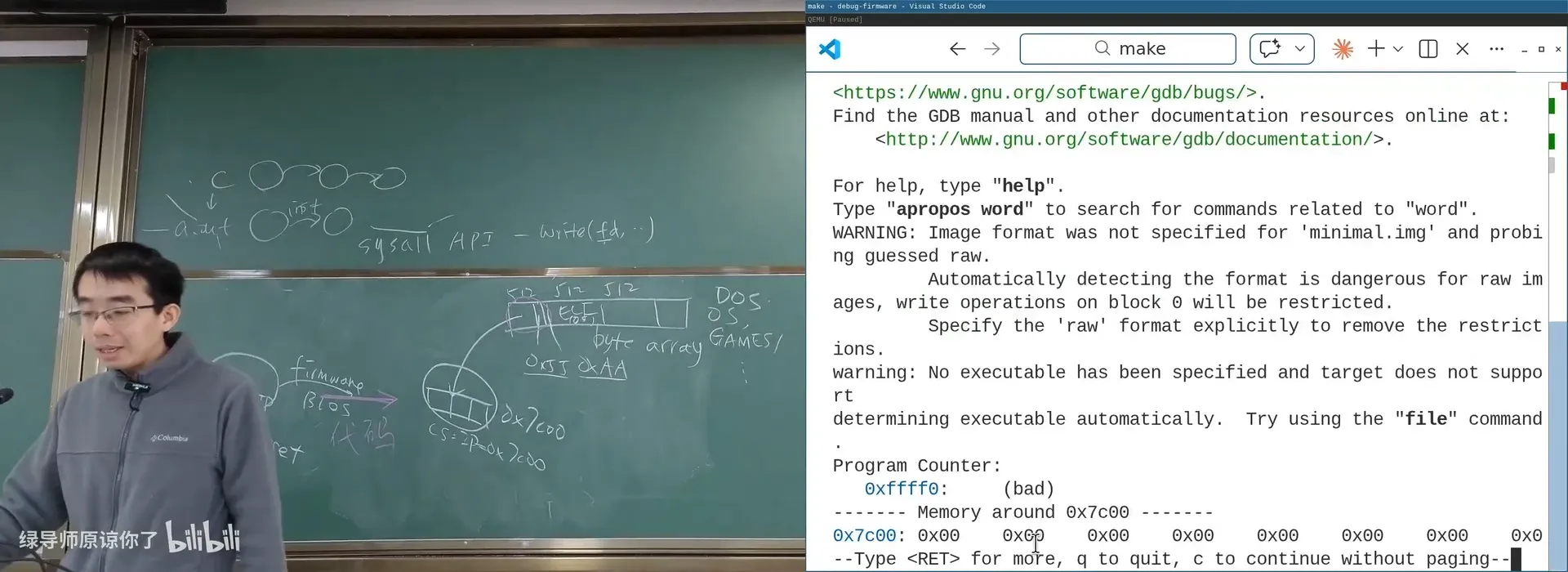

📷 用 GDB watch point 调试固件加载 0x7C00 的过程
回到原视频 (01:34:20)

5.3 固件与系统程序员的第一个接口

一个 512 字节的 MBR，去掉末尾的 55 AA（2 字节）和分区表（64 字节），剩下 446 字节可写。这就是系统程序员与固件的第一个接口：写 446 字节的 16 位代码。

以 Grub 为例，它是一个多阶段的引导器：

• Stage 1：扫描磁盘，找到附近的 ELF 文件头，加载到内存（根据文件系统类型，可能需要 Stage 1.5）；
• Stage 2：这个 ELF 文件就是 Grub，弹出我们熟悉的选择系统窗口；
• Stage 3：加载 Linux Kernel。

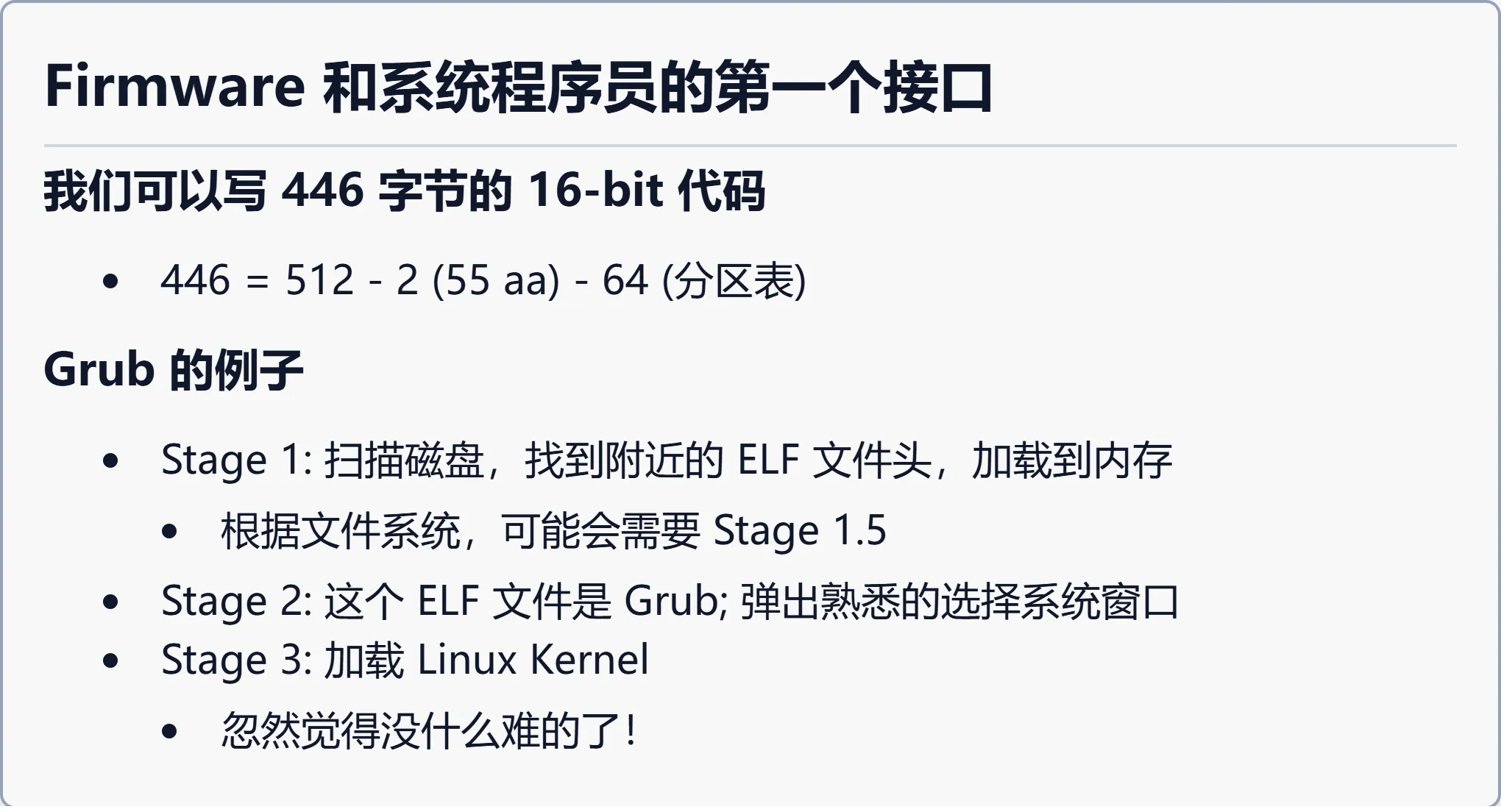

📷 Firmware 和系统程序员的第一个接口
回到原视频 (01:26:55)

编者说明：早期课程会把这段引导代码逐行讲清楚，今天只建立概念——重点仍是「计算机系统里真的没有任何魔法」。

5.4 RISC-V 与 OpenSBI

(参考时间: 01:23 & 收尾)

现代系统不再用 1983 年那套方式，而是用像 OpenSBI 这样的开源固件。OpenSBI 是 RISC-V 的 Supervisor Binary Interface（SBI） 实现，管理 RISC-V 平台的启动过程，为操作系统提供硬件抽象层，简化系统启动与硬件管理，广泛用于嵌入式系统和开发板。

编者拓展｜SBI 与 OpenSBI：RISC-V 把运行模式分成 M/S/U 三级，SBI（Supervisor Binary Interface）是 M-mode 固件提供给 S-mode 操作系统的一组标准调用（类似操作系统给应用的 syscall）。OpenSBI 就是这套接口的开源实现——它扮演的角色，正相当于 x86 上的 BIOS/UEFI。

• 项目地址：https://github.com/riscv-software-src/opensbi
• 以前的年代要靠「古法阅读」并反复试错，Agent 还常常不听指令；今天只要提问就行——「OpenSBI 的入口位于什么地方？如何组织……？」在大型系统上，self-attention 与「编程直觉」强得可怕。

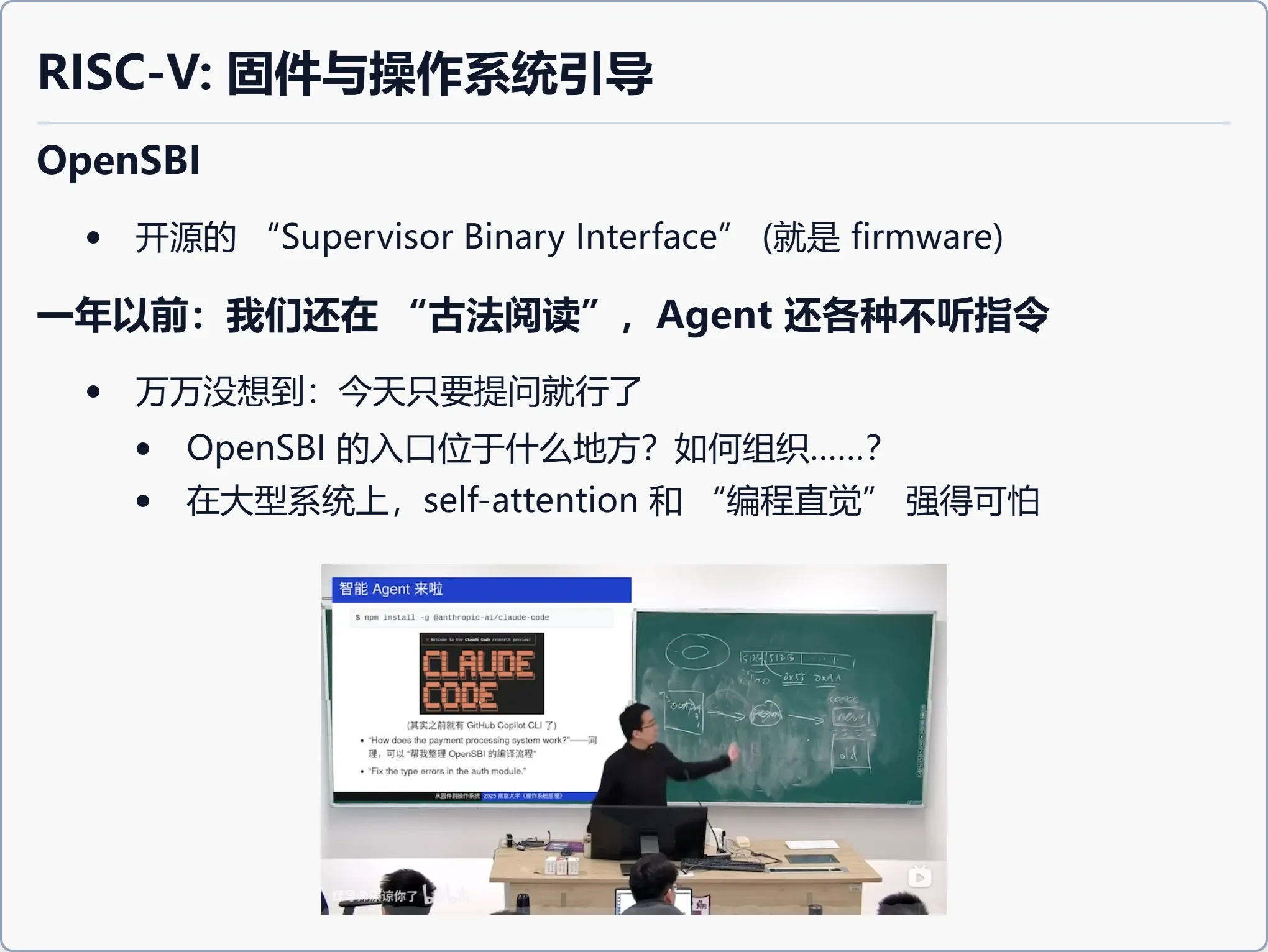

📷 RISC-V: 固件与操作系统引导（OpenSBI）
回到原视频 (01:35:20)

总结

• 硬件不知道有没有操作系统：它是一台无情执行指令的状态机，见什么指令执行什么指令；它提供中断、I/O 等机制，正是这些机制让操作系统得以实现。
• 操作系统就是一个普通的二进制程序：它接管中断与 I/O，把应用程序放到 CPU 上运行一会，中断（系统调用）后自己又开始执行——启动完成后，它本质上是一个中断处理程序。
• 抽象是隔离复杂性的根本手段：应用与操作系统之间有 syscall，操作系统与硬件之间有指令集，都是「上复杂、下复杂、中间接口简单」。
• 固件（Firmware） 是 CPU Reset 后执行的、厂商固化在系统里的代码，负责初始化硬件并加载操作系统；它本身就是一段普通代码，因此可调试、也可被攻击。
• CIH 病毒 之所以能破坏硬件，是因为当时固件可写；今天的数字签名把固件更新变成只有固件自己才能开写的操作，使其极难攻破。
• 调试固件 与调试普通程序没有本质区别：Everything is a state machine。用 QEMU + GDB 的 watch point，你能亲眼看到固件把启动扇区加载到 0x7C00 的过程。
