第20讲 · CPU、GPU 和 SIMT 编程模型

2026 南京大学《操作系统原理》第二十讲 · 课堂实录重构

对应讲次：第20讲（南京大学 操作系统原理）

制作模型：deepseek-flash（coding-agent / pi；据 ~/.pi/agent/settings.json）

编者说明：本书由课堂录像的语音字幕重构而成，术语、章节骨架与参考链接已按课程官方讲义（lect20.md）校准。讲师的口语风格、类比与案例被尽量保留；编辑性的补充一律以「编者说明」或「编者拓展」标出。

引子：是时候推翻 CPU 的统治了

(参考时间: 00:00)

回顾前面学的：计算图（理解并行计算的关键）、轻量化线程（generator/coroutine、非阻塞 I/O、goroutine）、异步编程（事件驱动、Promise、async/await）——这些都是 CPU 上的并行/并发模型。

「是时候推翻 CPU 在计算这件事上的统治了。」

一、CPU 内部的并行

1.1 「顺序执行」只是一个精心维护的假象

(参考时间: 00:01)

CPU 就是那个「无情地执行指令的机器」（rv32ima_step）。但——顺序执行只是一个精心维护的假象，每个程序其实都是并行程序。

为什么？因为逻辑门天生是并行的（信号从左到右流过电路时，所有门同时工作）：

• 我可以一次从内存取出 64 bit、128 bit；
• 我可以同时译码两条指令，再放一个电路判断它们有没有数据依赖，没有就同时执行（双端口寄存器堆）；
• 现代 CPU 里有一条很长的指令队列，每个周期塞进 3–4 条指令，配上动态数据流分析器，实现乱序发射、按序提交——「CPU 本身就是一个编译器」。

怎么证明你的 CPU 一个周期能执行超过一条指令？ 讲师给了个「开放题」思路：从 /proc/cpuinfo 知道 CPU 型号与频率 → 写汇编构造不同依赖关系的指令序列 → 用 perf stat 统计 IPC（Instructions Per Cycle）。

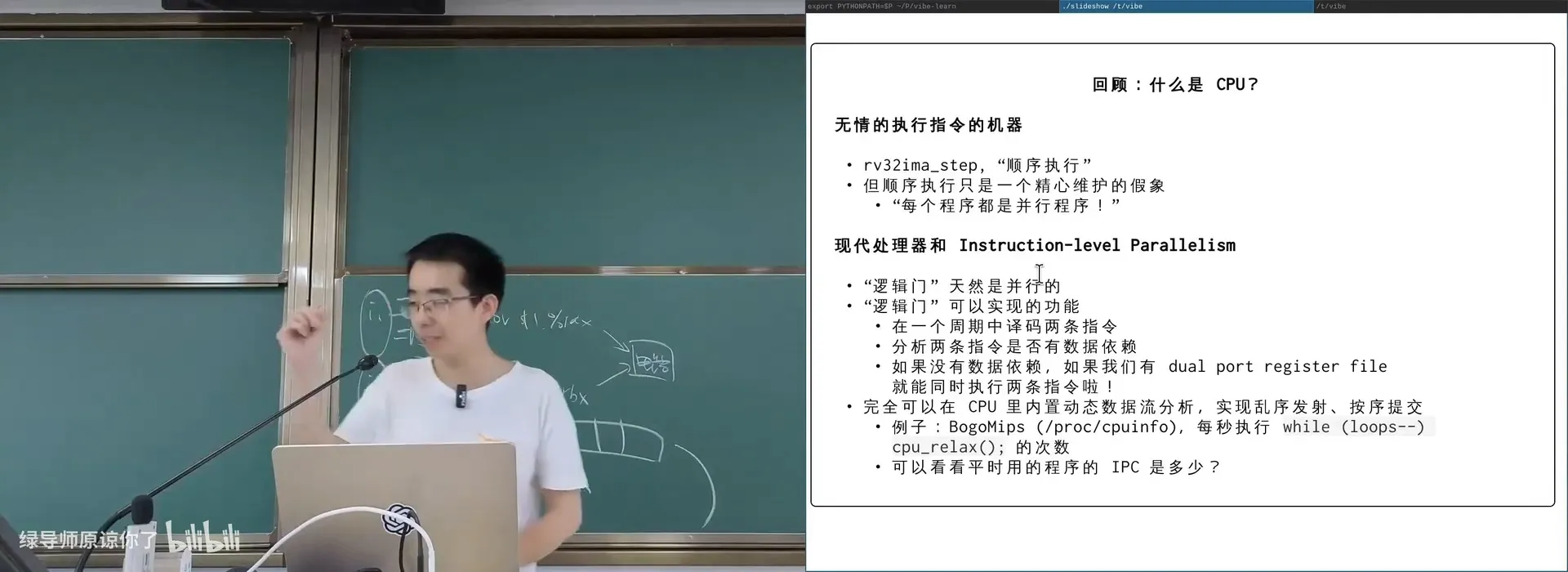

📷 BogoMIPS：`/proc/cpuinfo` 里那个「每秒钟几百万次空循环」的估算值
回到原视频 (00:08:00)

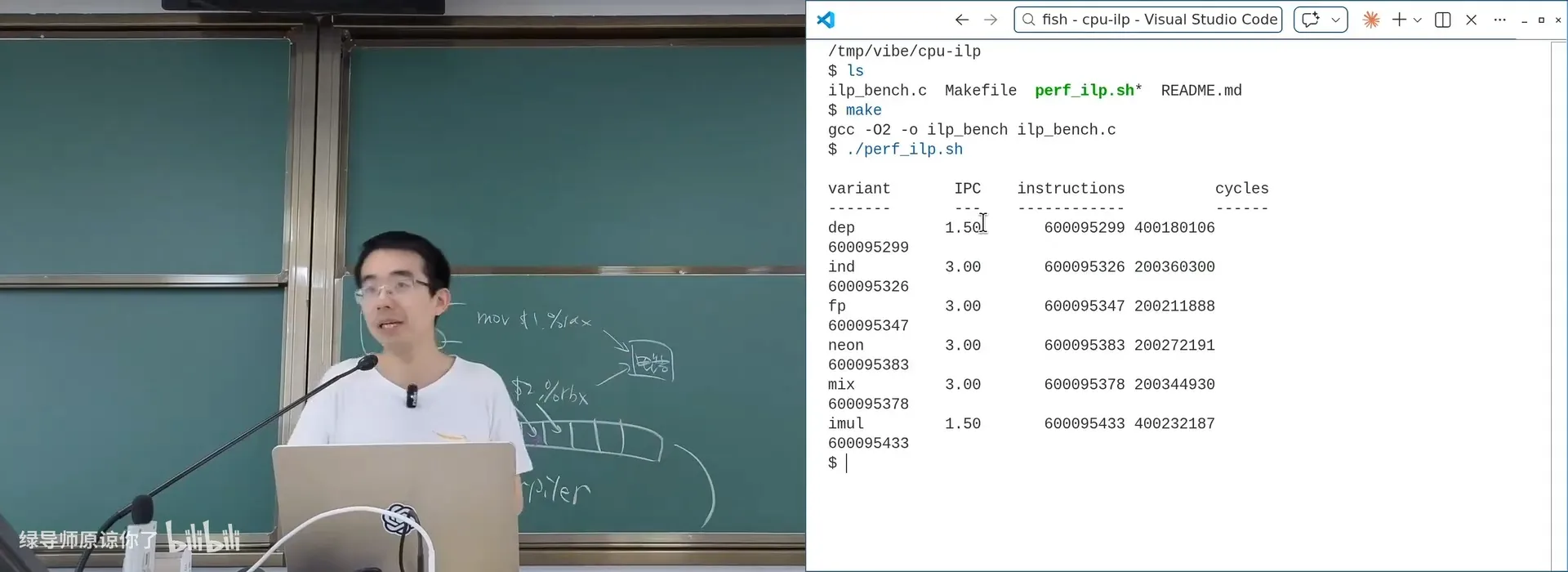

📷 cpu-ilp：用 `perf stat` 测量不同指令序列的 IPC
回到原视频 (00:12:30)

编者拓展｜BogoMIPS 与 delay：早期（或固件/内核刚启动、精确计时器还不可用时）需要实现 delay(20ms)。答案：假设 CPU 频率固定，就用 while (loops--) cpu_relax(); 计数。由此得出 BogoMIPS（Bogus MIPS）——一个估算值。有意思的是，它常常大于 CPU 的主频（比如 2GHz 的 CPU 得到 5000），这本身就说明一个时钟周期能执行多条指令。

1.2 功耗墙：跑得越快，浪费得越多

(参考时间: 00:15)

为了让指令「一二三」能同时执行，CPU 付出了巨大的功耗：那个队列、数据流分析器、重命名……电路的每一次翻转都要发热，而这些能量没有参与实际计算——「你收 100 块，99 块都交税了」。

热功耗公式：

$$\text{Power} = C V^2 f$$

• 1995–2005：先进制程不断突破功耗墙，单核性能持续增长（Intel 的 Tick-Tock，每一年半交替升级制程/微架构，其实就是「把队列从 1024 项变成 2048 项」这么粗暴）；
• 暗硅时代（Dark Silicon）：制程不能无限变好，$C$ 和 $V^2$ 定了下来——你就算能塞更大的电路，散热也跟不上了（一个封装约 100 多瓦）。于是有了墙（功耗墙、频率墙、内存墙、I/O 墙）和税（存储税、网络税、计算税……）。

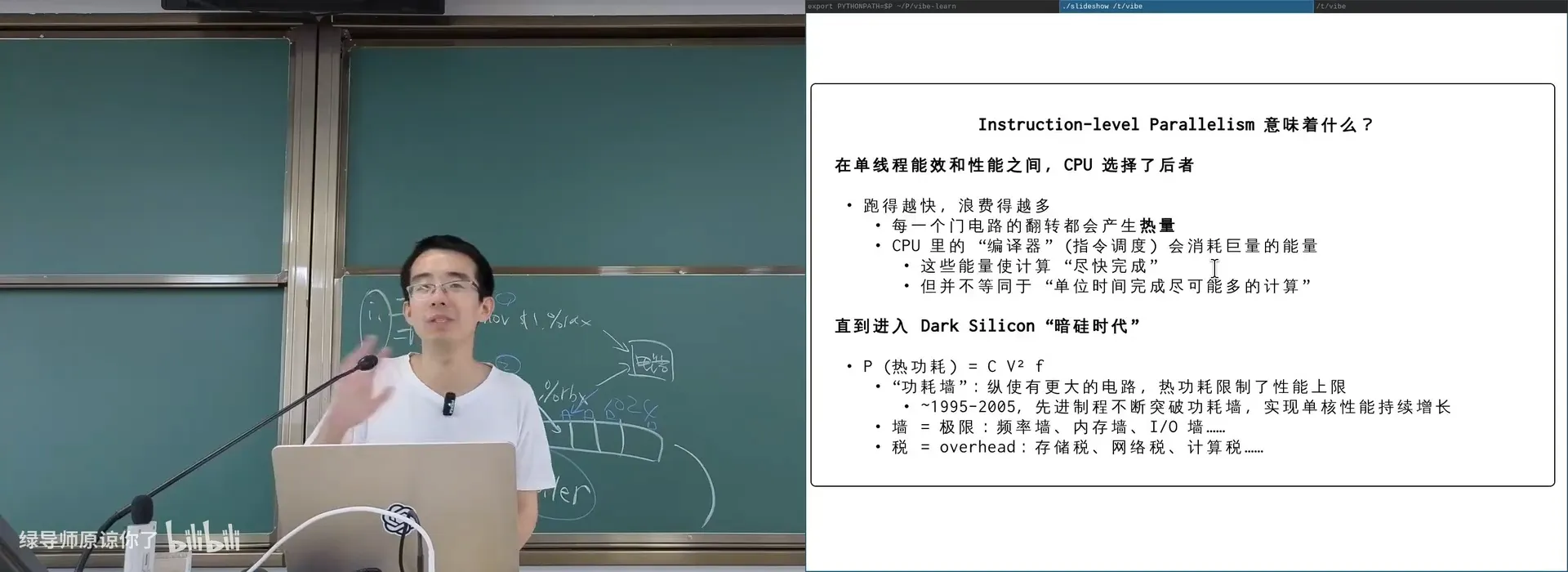

📷 功耗墙：P = C V² f——纵有更大的电路，热功耗限制了性能上限
回到原视频 (00:16:00)

面对功耗墙，两条路：

1. 让一条指令处理更多数据 → SIMD（调度一条指令的能量大致是定数，如果一条指令能做更多事，调度的代价就被分摊了）；
2. 用更多更简单的处理器 → 多处理器、异构多处理器（ARM big.LITTLE，Intel P-cores/E-cores）。

1.3 SIMD：分摊指令调度的开销

(参考时间: 00:24)

SIMD（Single Instruction, Multiple Data）：把一个大操作数分成几个小操作数。1997 年的 Intel MMX（MultiMedia eXtension）——一个很有年代感的名字：

• 为 32 位机增加一组 64 位寄存器，可以当成 4 个 16-bit 整数用；
• 增加一组「packed」操作指令（57 条），做加法时四个数字同时相加，且每个 16 位内部溢出不会串到相邻位；
• Intel 甚至随处理器附赠一张光盘，里面有个展示 MMX 的 3D 游戏（在当时画面非常惊艳）。

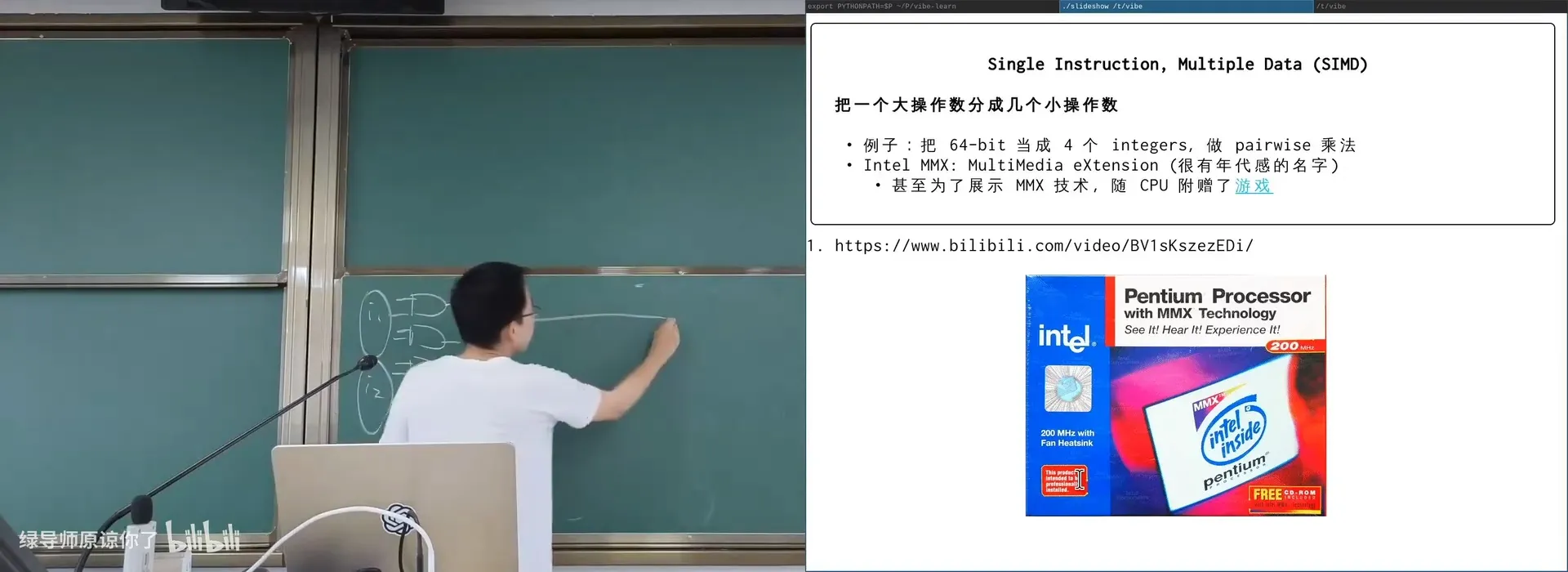

📷 MMX：64 位寄存器当成 4×int16，一条指令操作多个数据
回到原视频 (00:26:00)

编者拓展｜你其实一直在用「SIMD 思想」： - Bitset：(arr[x / 8] >> (x % 8)) & 1——把一个 32 位整数当成 32 个 bit 用； - lowbit：x & -x == x & (~x + 1)； - popcount()：用「掩码 + 移位 + 加法」把 32 个 bit 当成 32 个 1-bit 数并行统计。

讲师现场讲了经典的 popcount 位运算技巧（x & 0x55555555 取奇数位、x & 0xaaaaaaaa 取偶数位、对齐相加、递归汇聚）。不过他也提醒：这种「聪明」写法在现代处理器上性能反而差（对动态流水线不友好）——查表（把 32 位拆成 4 个字节，查预先算好的表）反而更快。

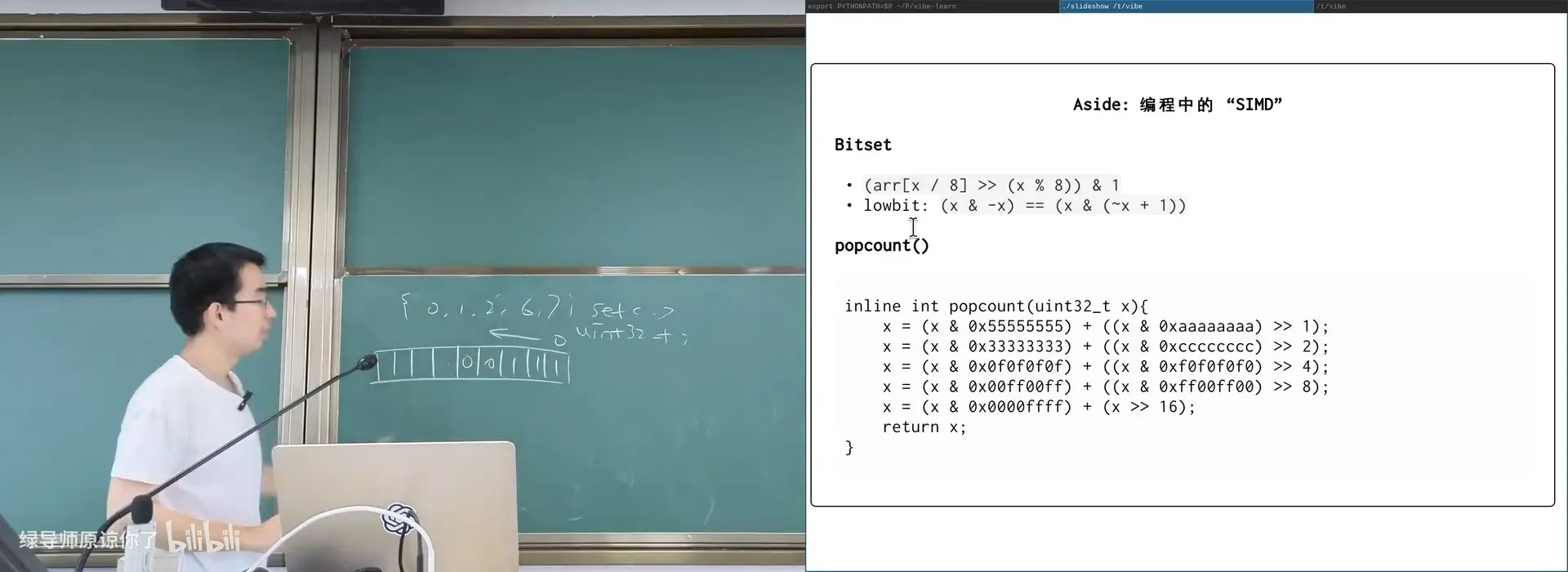

📷 popcount：用位运算把「32 个数」当成 SIMD 并行统计
回到原视频 (00:29:00)

寄存器越长，调度代价被摊薄得越多：%mm(64) → %xmm(128) → %ymm(256) → %zmm(512, AVX-512)。（mm 的「多媒体」含义已过时，但名字被永远保留下来；AVX-512 已经撞上热密度极限，一开就可能降频。）它还支持更多数据类型（int8/16/32、float32/64）、更多运算（Shuffle：c[i]=a[b[i]]；FMA：a*b+c 一条指令完成）。

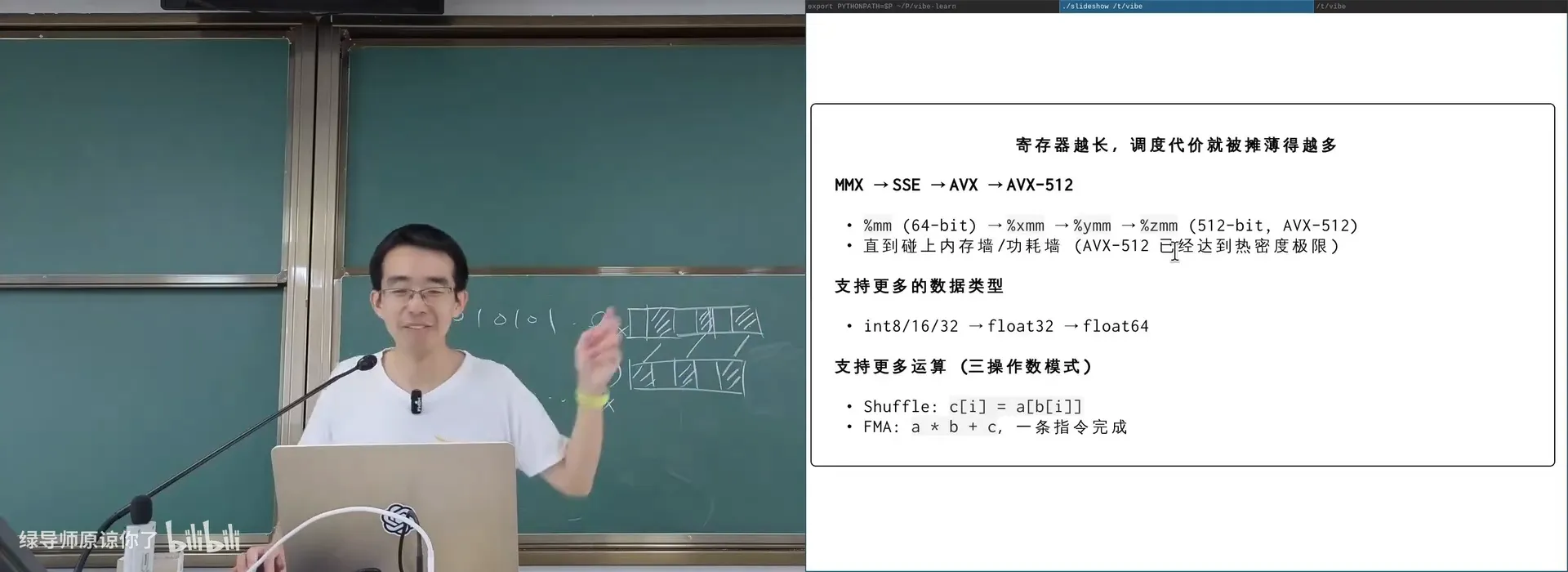

📷 MMX → SSE → AVX → AVX-512：寄存器越来越宽，直到撞上热密度极限
回到原视频 (00:34:30)

但 SIMD 没完全解决问题：它依然在 CPU 里被调度，要参与缓存和动态流水线，会和其他指令抢缓存、抢功耗。

编者拓展｜VLIW（Very Long Instruction Word）：一个激进但失败的尝试——完全消灭动态流水线，把「打包指令 + 静态调度」全交给编译器。Intel 的 IA64 就是 VLIW，失败了（当年指令级并行和先进制程的收益很大、又没有迁移成本）。「但在大模型时代，它可能又要复活了——因为它是真正能让指令调度代价接近零的方案，只是当年编译器技术还跟不上。」

二、改变人类命运的另一条时间线：GPU

2.1 游戏机的「性能危机」

(参考时间: 00:39)

1972 年的 Magnavox Odyssey——世界上第一台发售的游戏主机：没有声音，画面只是光点（只能玩 Pong）。

1983 年的 NES（任天堂红白机）面临一个计算危机：

• CPU：MOS 6502 @ 1.79 MHz，IPC ≈ 0.43（没有动态流水线，甚至没有多处理器概念）；
• 屏幕：256×240 = 61K 像素，60 FPS；
• 也就是说：每帧只有约 10K 条指令，要渲染 61K 像素——怎么办到的？

核心想法：把「要算什么」和「怎么画」分开——CPU 只做「场景描述」这个数据结构，由专用硬件把数据结构变成图形。

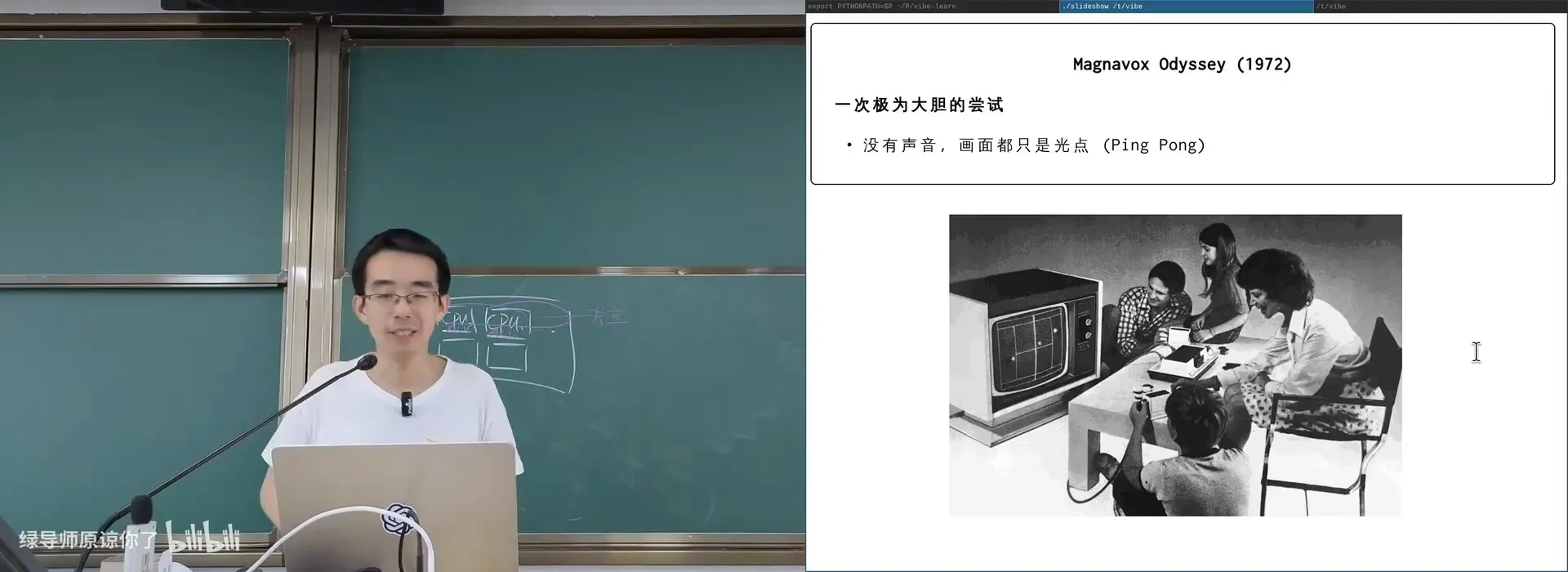

📷 Magnavox Odyssey 与 NES：娱乐需求驱动了图形硬件的发展
回到原视频 (00:42:00)

2.2 NES 的「场景描述」与 PPU

(参考时间: 00:45)

• 绘制基本单位是 8×8 的「贴块」（tile），每个贴块只有 4 种颜色（其中 1 个透明色）；
• Tile ROM + Tile Map（Name Tables）+ Attribute Tables：背景是一个比屏幕更大的规则块阵列，从而能实现卷轴（scrolling）；
• Sprites（动态前景）：(x, y, tile, attr)，共 64 个，放在 256 字节的 Sprite RAM 里；8-bit 属性里有调色板、优先级（z 轴）、水平/垂直翻转（Super Mario 的蘑菇「走路」动画就是交换左右脚 + 镜像翻转做的）。

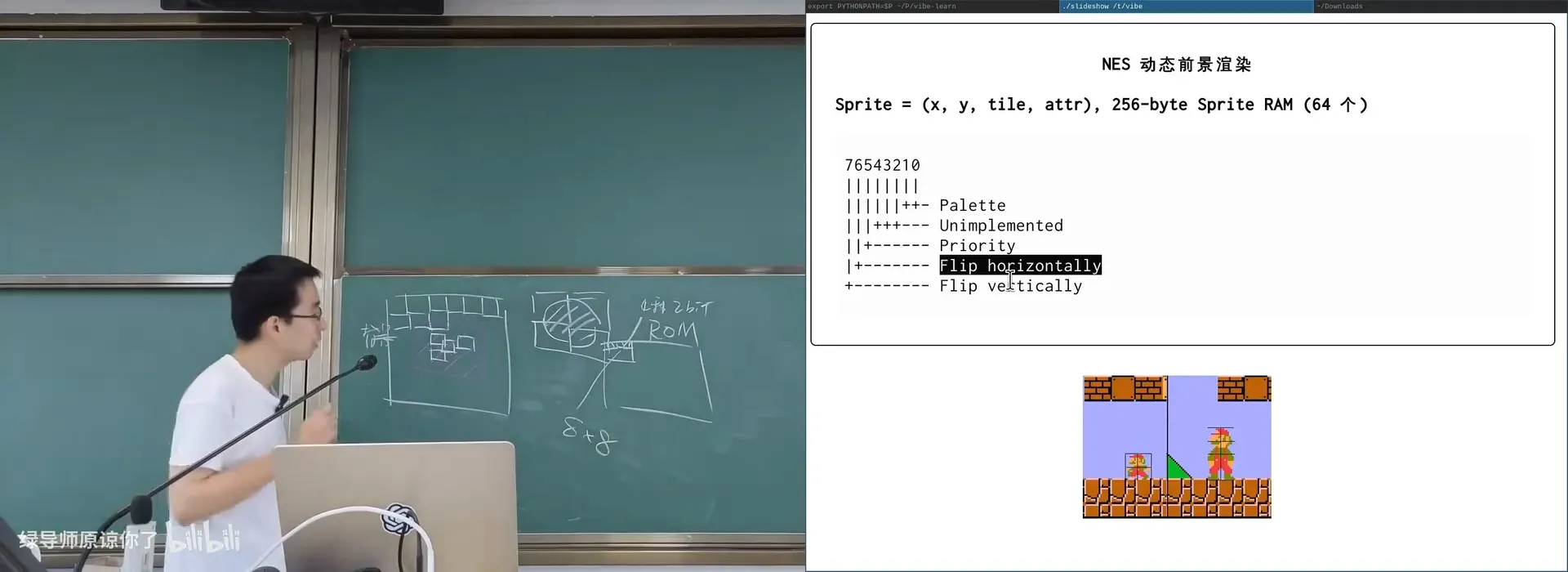

📷 NES Sprite 属性：调色板 / 优先级 / 水平垂直翻转
回到原视频 (00:50:00)

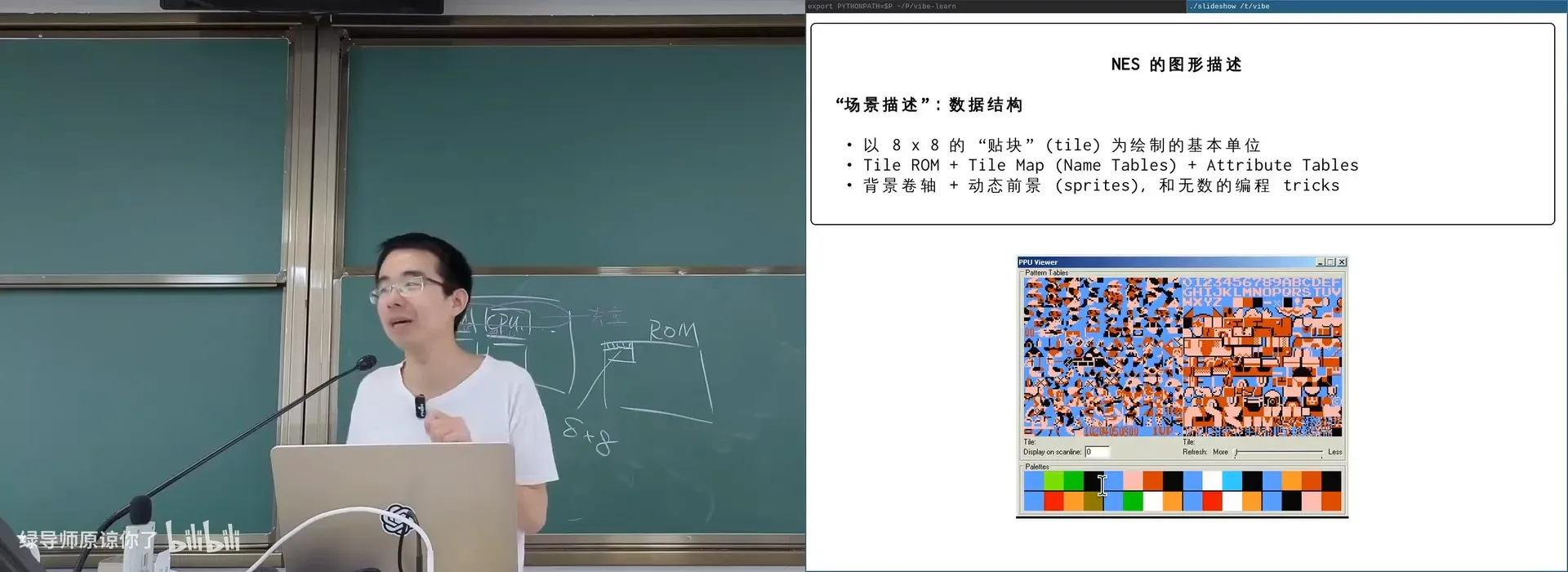

📷 NES 的 PPU：Tile ROM + Tile Map + Attribute Table + Sprite
回到原视频 (00:46:30)

PPU 中的「静态渲染管线」：对每一个像素做的事情都是一样的——依次算出背景像素、Sprite 像素的颜色，再合成（这些概念一直用到今天的 z-buffer）。这就是早期的 fixed-function pipeline GPU：每个 GPU「线程」都在做完全相同的动作。

// 逐行扫描
for (int row = 0; row < lines; row++) {
    #pragma omp parallel for
    for (int i = 0; i < 64; i++) {
        struct sprite *s = &SPRAM[i];
        if (s->y <= row && row < s->y + 8) { /* 绘制 sprite */ }
    }
    display_row(row);
}

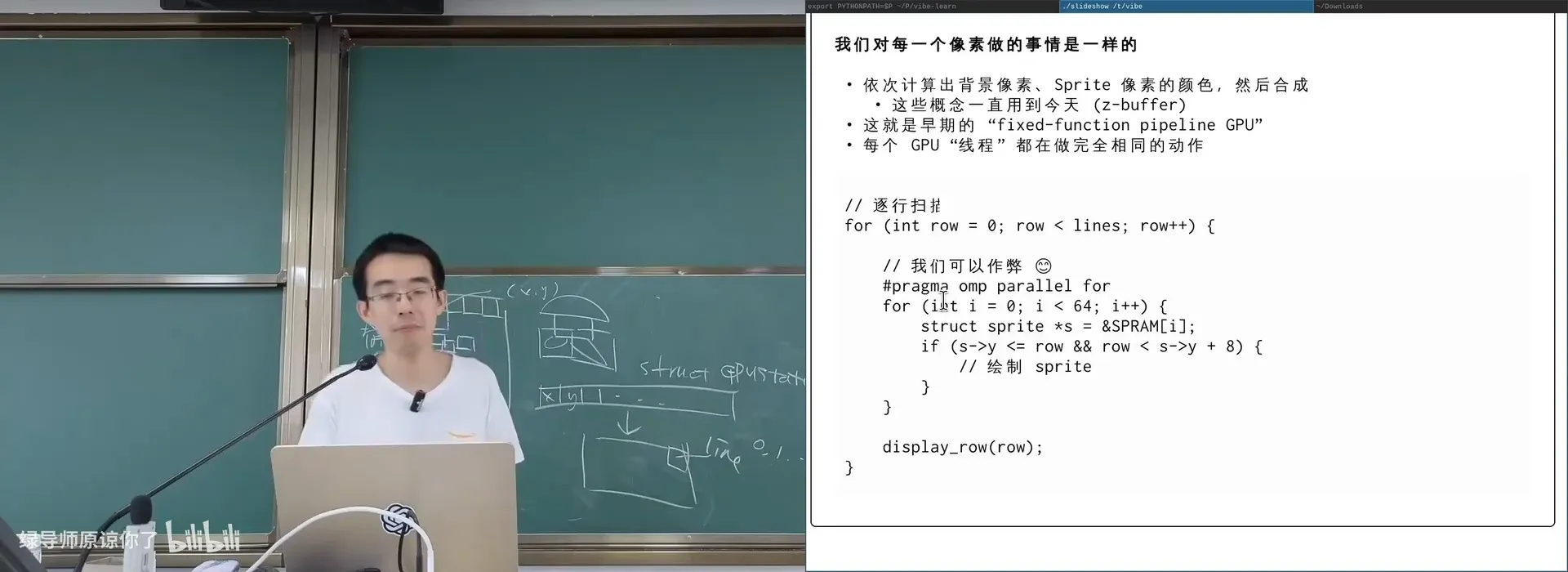

📷 PPU 逐行扫描 + Sprite 匹配：本质上就是 z-buffer 的前身
回到原视频 (00:52:30)

编者说明：讲师指出，这个「把计算固化进电路」的想法在历史上反复出现——「矿卡」就是同一个思路（把哈希计算固化进电路）。「如果你在 1983 年意识到这一点，到比特币热潮时你就会发大财。」

2.3 从 2D 到 3D，再到「可编程着色器」

(参考时间: 00:55)

• 2D 图形：动态拼凑贴图（texture）实现场景绘制——依然是「固定循环、执行相同逻辑」；
• 2D 模拟 3D：Game Boy Advance 上的 V-Rally 3 用二维贴图硬生生贴出 3D；但因为缺少深度信息，affine 贴图会产生视觉错误（贴图扭曲）；

📷 2D 贴图硬贴出 3D：缺少深度信息导致 affine 贴图失真
回到原视频 (00:58:00)

• 3D 场景描述：Vertex、Face、Texture、Material、Light、Camera。三角剖分定理保证你看到的一切都是三角形；3D 空间的变换（平移、摄像机投影）在 4 维齐次坐标下都是线性的（一个 4×4 矩阵搞定一切）。

编者拓展｜齐次坐标为何巧妙：二维里你无法用一个 2×2 矩阵表示平移（只能旋转/缩放），但把点写成 $(x,y,1)$、放进三维空间，就能用一个 3×3 矩阵把平移也写成线性变换——「你就可以用乘一个矩阵的方式实现三维世界里的一切变化」。

从「数据结构」到「编程语言」：可编程着色器（Shader）

• Vertex Shader：可以编程修改几何形状。Killer application：水面的波纹、毛发的摆动——「本质和 Mandelbrot 一样，给每个顶点跑同样的程序改坐标，不占任何 CPU」；
• Fragment (Pixel) Shader：可以编程修改颜色。典型应用：法线贴图（normal mapping）——在不增加任何多边形的情况下，用「假法线 + 光照夹角」骗过光照计算，让墙面看起来真实立体（远看不穿帮，近看还是会露馅）。

// Fragment shader 干的事：为每一个像素去修改它的颜色值
// 你可以调亮/调暗、做 mask、做法线贴图……

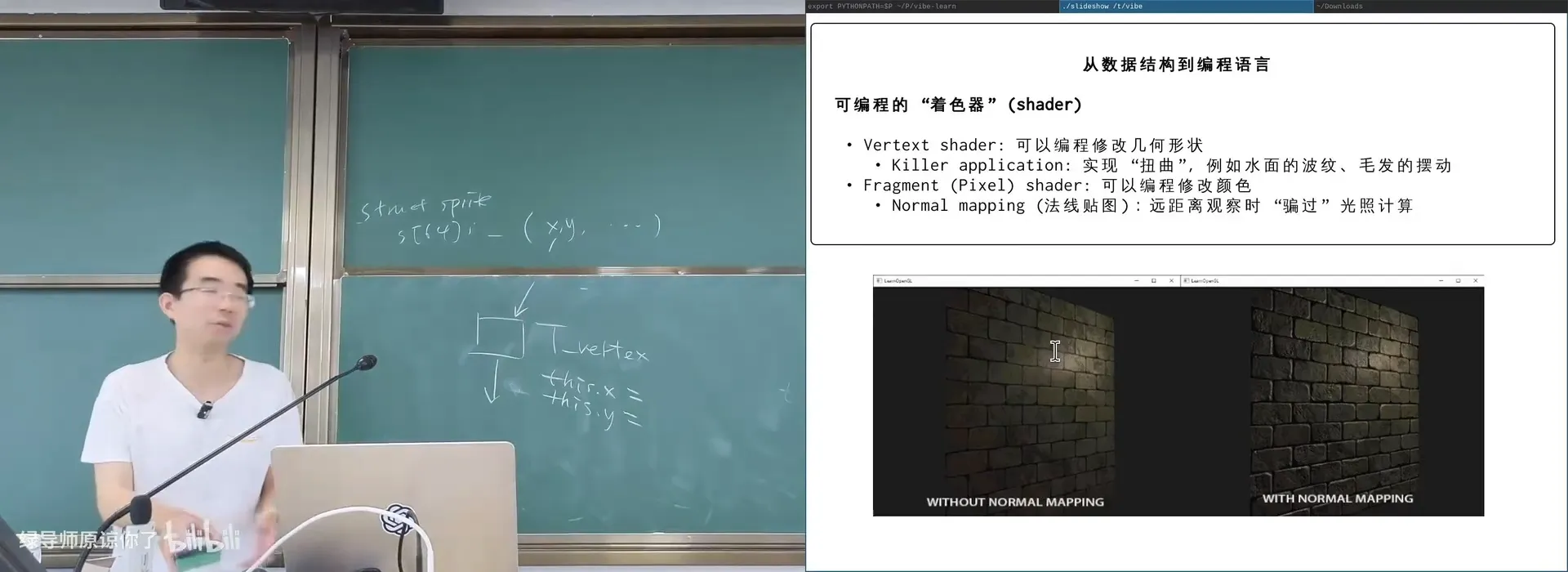

📷 Shader：用「套娃」方式在程序里嵌入 GLSL，跳过完整编译流程作用于像素
回到原视频 (01:05:00)

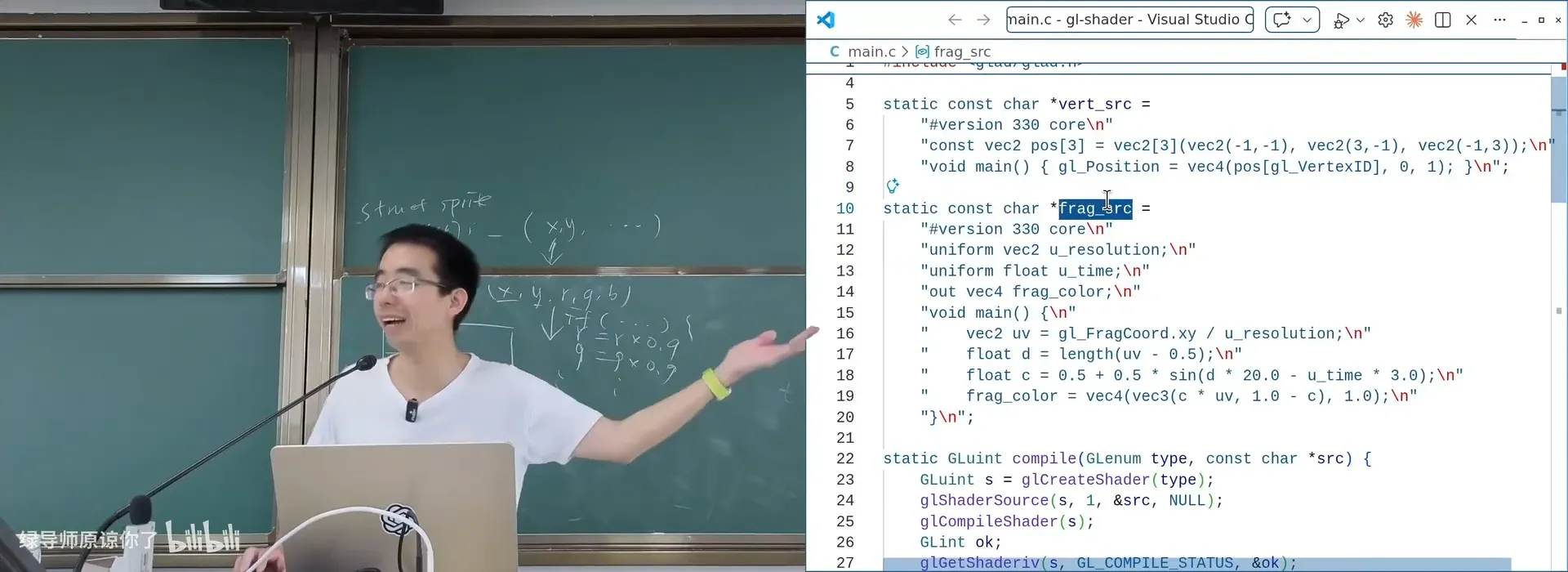

📷 OpenGL Shader：一个字符串形式的程序，被编译后作用到每一个像素
回到原视频 (01:11:00)

2.4 GPGPU：用图形硬件做通用计算

(参考时间: 01:11)

「Shader Program 就是：为一大堆东西执行同一段代码。」——「绕了一圈，又回到《操作系统》讲并发的第一课了！」

2001 年的论文 Fast matrix multiplies using graphics hardware：把科学计算问题变成图片处理问题——用外积分解 $AB = \sum_k A_{,k} B_{k,}$，把矩阵变成「图片」，送到显卡上运算，再用 pixel shader 做「图片叠加」。

2006 年 GeForce 8800（首个 CUDA GPU, G80）：128 cores（对比当时 Intel 桌面 CPU 2C4T），首个支持 C 的 GPU，首个使用标量线程处理器的 GPU（程序员不必再手动管理向量寄存器）。RTX 5080 已经有 10,752 个 CUDA Cores——「这是怎么做到的？它们也（可以）是 shared memory 啊！」

三、SIMT：CUDA 的编程模型

3.1 你早就学过 CUDA 了

(参考时间: 01:15)

CUDA 的编程模型，本质上就是在 GPU 上启动海量轻量级线程：

__device__ int *screen;

void T_kernel(int row, int col) {
    int color = f(row, col);        // 任意 C/C++ 代码
    screen[row * 1920 + col] = color;
}

for (int row = 0; row < 1080; ++row)
    for (int col = 0; col < 1920; ++col)
        spawn(T_kernel, row, col);   // 在 GPU 上启动 2,073,600 个线程

「恭喜！你发明了 CUDA（的 programming model）。」——你第一次看到 CUDA 代码里那些 __device__、三个尖括号 <<<...>>> 会觉得害怕，其实一点也不可怕：你只是想创建一大堆线程，它们运行同样的代码。（这也是为什么图形/游戏里每个像素都运行同样的代码。）

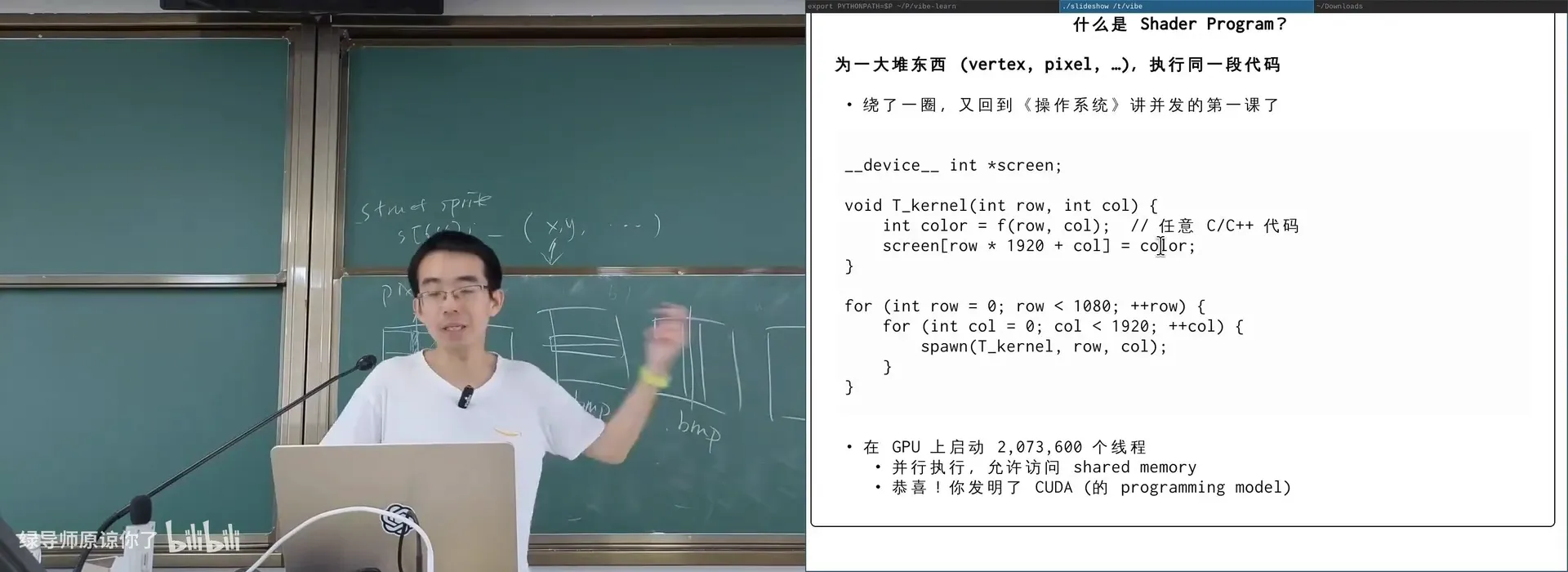

📷 CUDA kernel：为每一个像素 spawn 一个线程，写回显存
回到原视频 (01:16:00)

3.2 SIMT：一个 PC 管一束线程

(参考时间: 01:18)

「为什么会有 GPU？」 回到那个「疯狂想法」：如果每个 CPU 只保留绝对必要的部件（ALU、寄存器），把能被共享的（译码器、取指、PC）只放一份，那交的税就变少了。

SIMT（Single Instruction, Multiple Threads）：

• 假设 $(3,0), (3,1), \dots, (3,31)$ 被分配到同一个 core 上，构成一个 Thread Warp（线程束，32 个线程）；
• 这一束线程共享同一个 Program Counter——因为取指令/译码要占电路（32 位的指令译码逻辑一大堆 if-else），而寄存器、ALU 省不了，能省的 PC/译码器只放一份；
• 于是编译出的 code 里，行/列/颜色都在独立的寄存器里，一条 store 指令执行时：

一条 store 指令 → 生成「非常长」的连续 store
screen[3*1920 + 0] = color_0;
screen[3*1920 + 1] = color_1;
...

Memory coalescing（内存合并）就神奇地发生了——「这一个 thread warp 好像做了一个 128-byte 的 store」。而一个 NVIDIA Stream Multiprocessor 可以保存多个（32 个）warps，当一组线程 load/store stall（比如 cache miss）时，就切换到另一组——以隐藏延迟。

graph TD
    SM["Stream Multiprocessor"] --> W["Thread Warp 0（32 线程，共享 PC）"]
    SM --> W2["Thread Warp 1"]
    SM --> W3["…（共 32 个 warp）"]
    W -->|"load/store stall"| SW["切换到另一个 warp"]
    SW --> W2

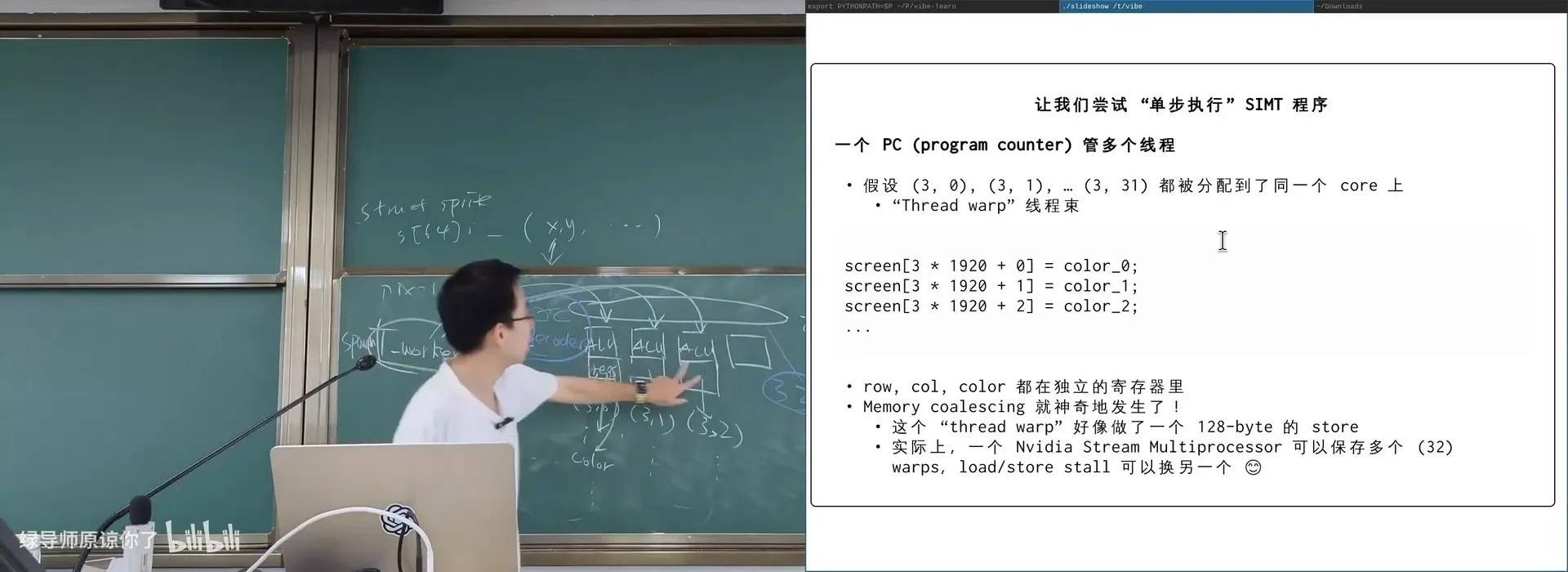

📷 SIMT：一束线程共享一个 PC，一条 store 变成一段连续的 128-byte store
回到原视频 (01:22:00)

3.3 SIMT 的代价：分支与内存合并

(参考时间: 01:26)

这也意味着 CUDA 程序很难写：

• 内存访问的连续性极其重要：map[row*1920+col] 是连续的（最佳性能），改成等价的 map[row+col*1080] 就性能爆差（内存全不连续，内存控制器只能一个 word 一个 word 地写）；
• 分支（branch）非常讨厌：一个 PC 无法「二选一」。CUDA 编译出的所有内容没有真正的 if/else——它把 if A else B 变成「算一个条件放进寄存器 → 根据寄存器值 disable 掉不满足条件的线程 → 线性地先执行 A 再执行 B」。SIMT 不是没有代价的。

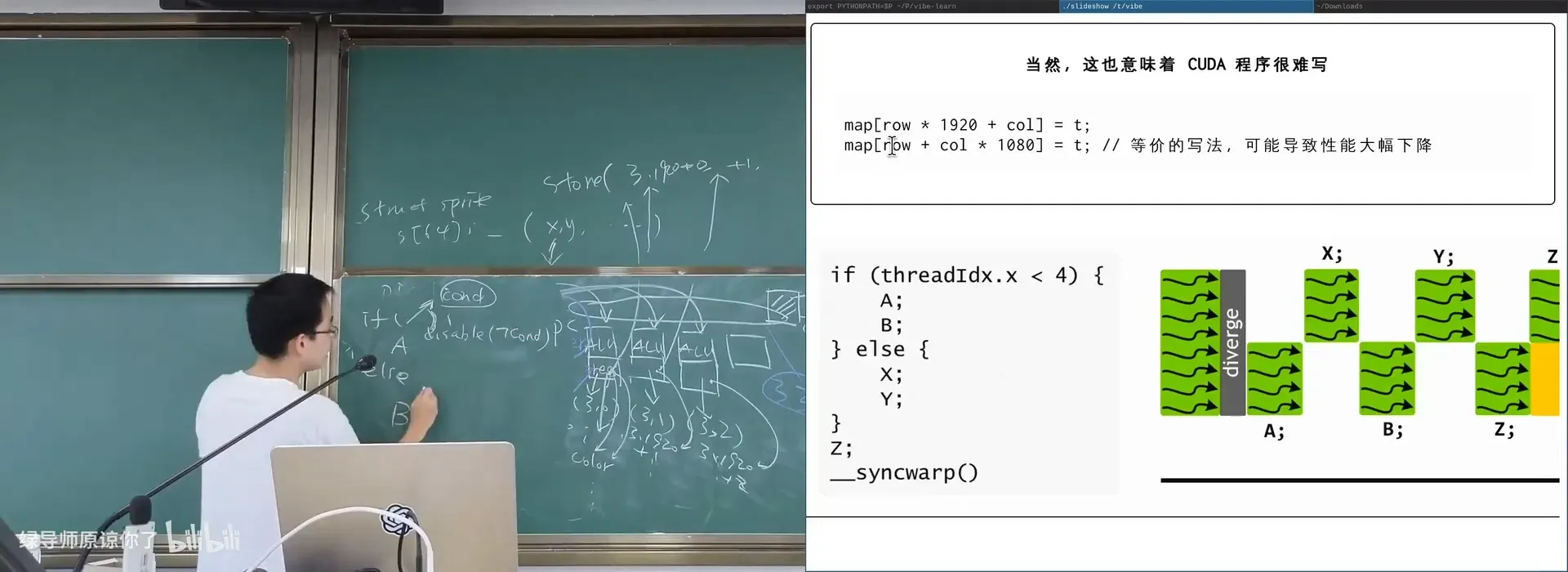

📷 SIMT 的分支：没有真正的 if/else，而是「disable 不满足条件的线程」线性执行
回到原视频 (01:29:00)

编者拓展｜CUDA 的收益：渲染 25600×25600 的 Mandelbrot Set——Ryzen 5 9600X：25.1s @ 65W；RTX 4060Ti：6.1s @ 42W（而且这已经是对 CUDA「不太友好」的程序：不确定的 while 循环，最慢的那个线程会拖慢整个 thread warp）。「经过编译器优化，GPU 上的汇编比你想象的短，你可以直接阅读它——但 GPU 并不擅长执行数据中心里的业务逻辑。」

总结

• CPU 内部的并行：逻辑门天生并行；现代 CPU 是「编译器」（乱序发射、按序提交）。可以用 perf stat 测 IPC、用 BogoMIPS 感受「一个周期多条指令」。
• 功耗墙（$P=CV^2f$）与暗硅时代：为了「跑得快」浪费了大量能量；于是有两条路——SIMD（一条指令处理更多数据，摊薄调度代价）和更多更简单的处理器（big.LITTLE）。
• SIMD：MMX（64-bit，4×int16）→ SSE → AVX → AVX-512；支持更多类型与运算（Shuffle、FMA）。但它仍参与动态流水线，没解决根本问题；VLIW 是激进的失败尝试（大模型时代可能复活）。
• GPU 的时间线：Magnavox Odyssey（1972）→ NES 的性能危机（把「算什么」和「怎么画」分开，用「场景描述」数据结构 + 专用硬件）→ 2D→3D → 可编程着色器（vertex/fragment shader） → 用图形硬件做通用计算（GPGPU）。
• SIMT / CUDA：为海量数据执行同一段代码；一束线程（warp）共享一个 PC（省译码电路），一条指令生成连续的内存访问（memory coalescing），用多 warp 切换隐藏延迟。
• 代价：CUDA 程序难写——内存访问必须连续、分支会「divergence」。但收益巨大（Mandelbrot：6.1s vs 25.1s）。
• 历史回望：从 CPU 到领域加速器，再变「通用」一点，就是 GPGPU。出乎 Nvidia 意料的是，CUDA 没有在科学计算掀起革命，却引领了人工智能的时代。

附：官方参考与延伸阅读

本讲的讲义见课程主页，以下链接按书中出现顺序整理：

阅读材料：如有 GPU 设备，可动手跑一跑 mandelbrot-cu，对比 CPU 版本；并让 AI 帮你解释 SIMT 模型生成的 GPU 汇编。

版权说明：本讲讲义与幻灯片作者为蒋炎岩，采用 Creative Commons BY-NC 4.0 许可，来源于 https://jyywiki.cn/OS/2026/。视频画面与字幕版权归原作者所有。本书为课堂内容的学习性重构。
