第26讲 · 文件系统实现

2026 南京大学《操作系统原理》第二十六讲 · 课堂实录重构

对应讲次：第26讲（南京大学 操作系统原理）

制作模型：deepseek-flash（coding-agent / pi；据 ~/.pi/agent/settings.json）

编者说明：本书由课堂录像的语音字幕重构而成，术语、章节骨架与参考链接已按课程官方讲义（lect26.md）校准。讲师的口语风格、类比与案例被尽量保留；编辑性的补充一律以「编者说明」或「编者拓展」标出。

引子

(参考时间: 00:00)

文件系统就是给你提供目录树状结构的东西——无论 procfs、sysfs，还是上节课那个 Galgame FS：「只要它符合我们反复使用的 UNIX 目录树结构，它就是文件系统。」

今天讲文件系统的实现：在 block device 上实现一个文件系统这样的数据结构，并实现 persistence。

block device 的模型：read_block / write_block / flush（等待落盘）——「你可以类比并发程序里的共享内存」：

• 内存是按字节寻址的字节序列（load/store）；
• block device 是按块的字节数组（4KB 或软盘的 512B）；
• data race 很危险——所以要用互斥锁；而 block device 也有一个类似 barrier 的指令（flush），「等待所有在途的写落盘后再返回」。

编者拓展｜「又打开了一次魔鬼的盒子」：讲师说，用这三个操作可以实现任何数据结构。但「当我打了并发这个比方，你们马上就有感觉了——我又一次打开了魔鬼的盒子」。课程的后半部分会讲：实现一个 crash-safe 的文件系统，会遇到和并发编程一样的问题。

一、实际设备与虚拟化

1.1 分区表：GPT

(参考时间: 00:03)

实际的 block device（SSD/HDD）本身也是一个数据结构，也有 specification。我们今天主要用 GPT（GUID Partition Table）——它是 UEFI specification 的一部分：

编者说明：为什么由固件厂商制定分区表标准？因为系统一启动，firmware 就要看到磁盘的分区布局——否则它不知道操作系统装在哪、数据盘在哪、该怎么挂载。所以可启动磁盘都遵循这个标准。

$ lsblk    # /dev/mmcblk0（整卡）、p1、p2（两个分区）

数据结构都有入口：磁盘开头的第一个 block 一般是兼容的 MBR，后面才是 GPT；GPT 在磁盘尾部还备份了一份（分区信息丢了还能找回来）。「如果我用 dd 把整块设备写成全零，这台机器马上就成砖了——识别不出 p1、p2。」

「但这也可以是一个虚拟设备，甚至可以一层层叠很多层虚拟设备。」——Linux 有 LVM（Logical Volume Manager）：image 文件 → loopback device → physical volume → volume group → logical volume → 分区。原则上还可以用多块磁盘虚拟出一块更大/更快/更可靠的磁盘（RAID）。

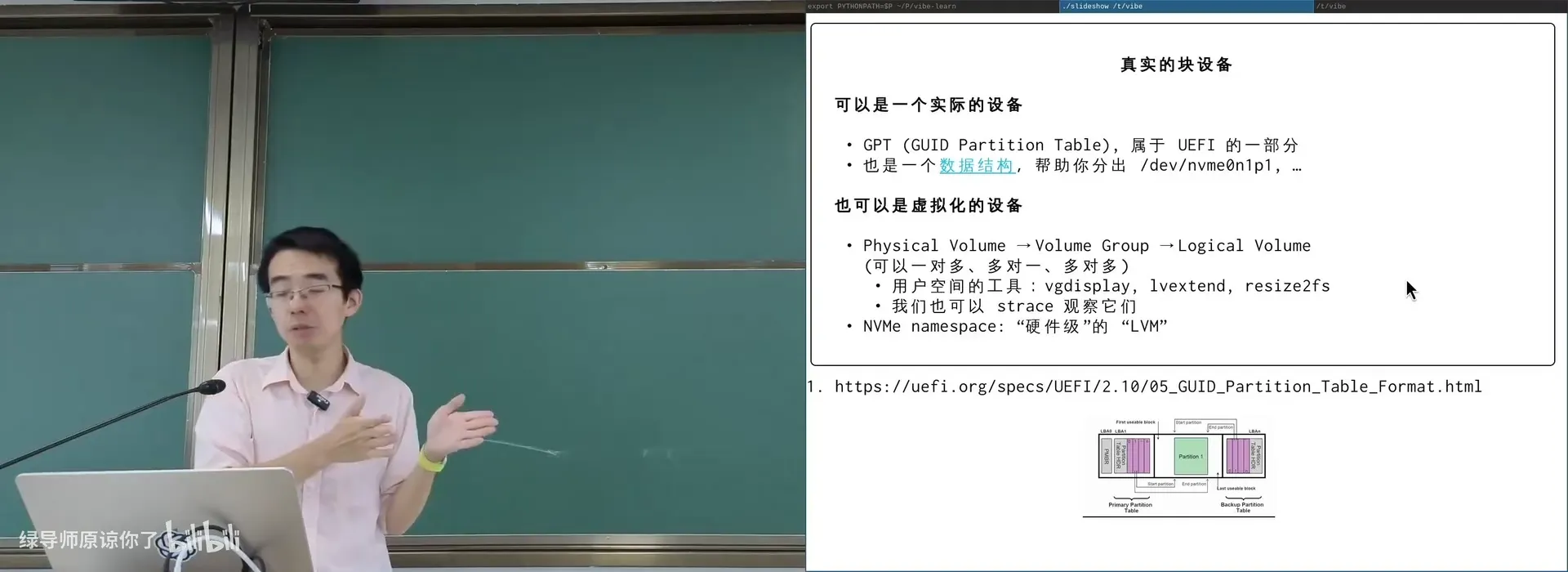

📷 GPT 分区表：磁盘头部的数据结构，firmware 启动时依赖它
回到原视频 (00:05:00)

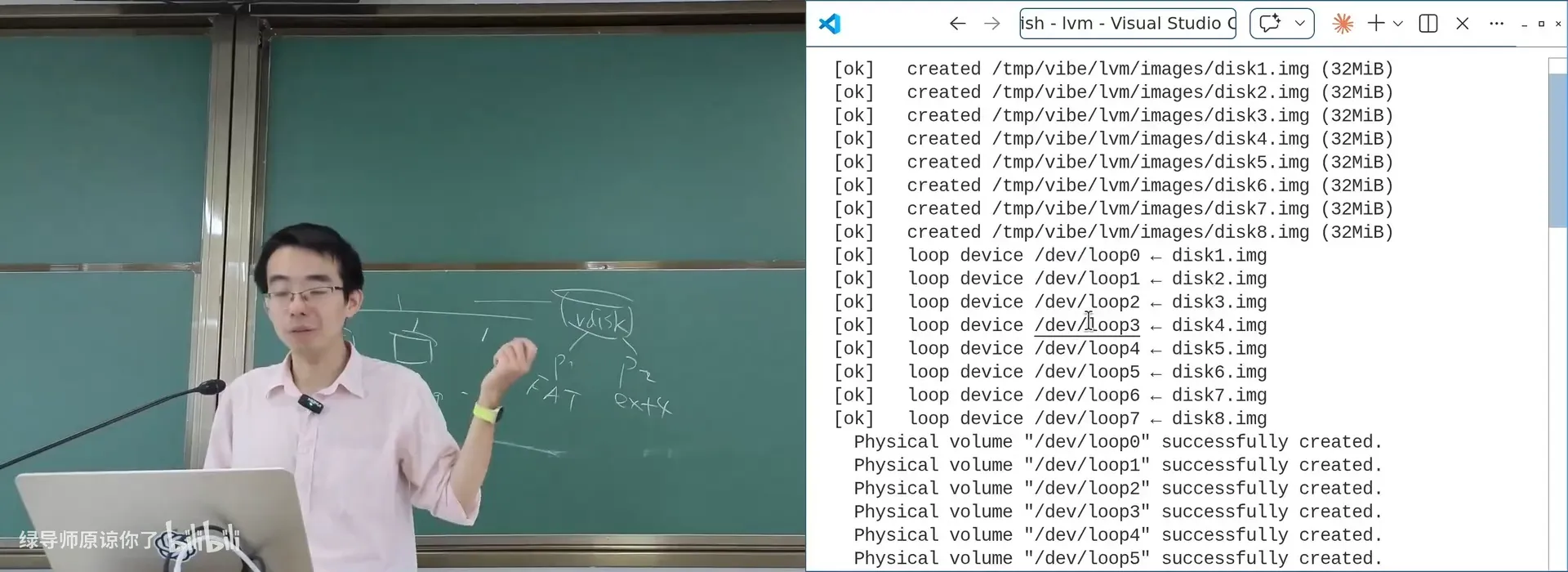

📷 LVM 演示日志：8 块 32MB 的虚拟磁盘 → loop device → volume group → GPT → p1(fat)/p2(ext4)
回到原视频 (00:08:00)

# lvm_demo 脚本（y web coding 出来的）
# 创建 8 个磁盘 → loop device → pvcreate → vgcreate vg_demo → 格式化 GPT → p1/p2

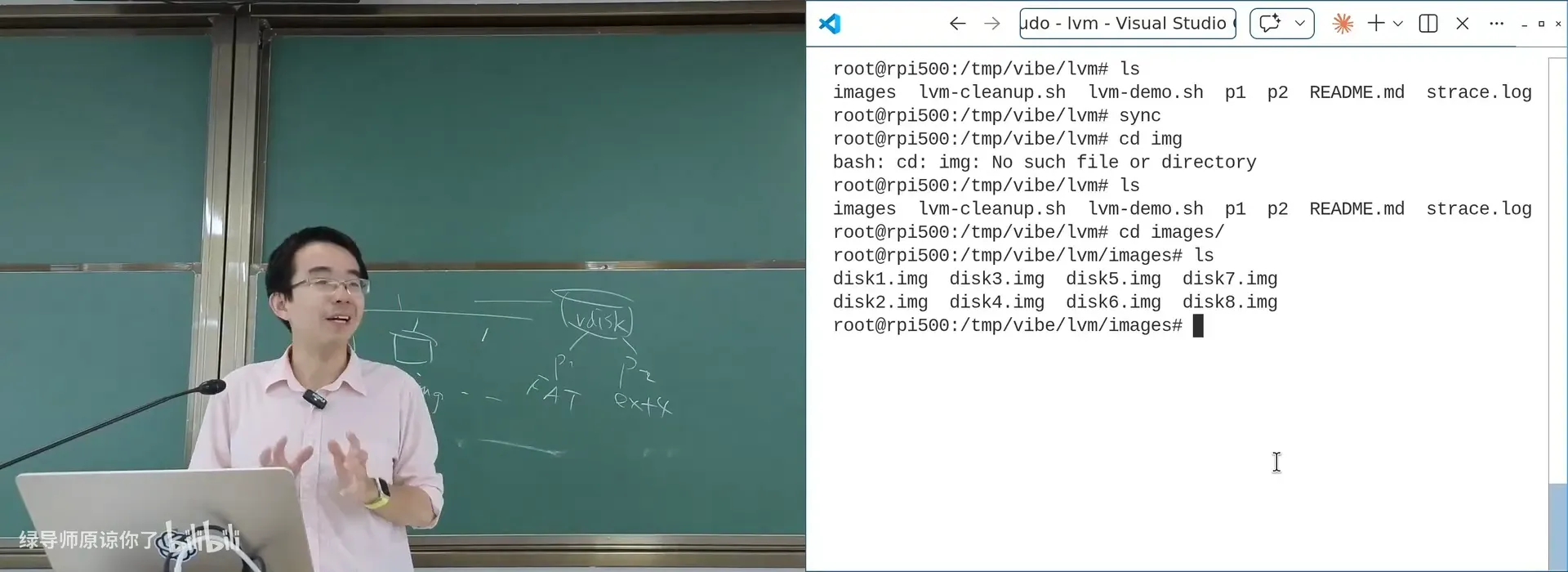

📷 写入的数据最终落在 loopback 设备对应的 image 文件里
回到原视频 (00:09:30)

编者拓展｜「把整个系统打开看」：讲师让 AI 把 LVM 每条命令的所有系统调用扒出来——loop-control（LOOP_CTL_GET_FREE）、/dev/mapper/control（DM_DEV_CREATE）……「全都是 ioctl。」「这就是为什么复制一份 Linux 非常困难：内核里几乎每一个子系统的 API 都是通过 ioctl 暴露的（有些通过 sysfs）。」

1.2 在 block device 上实现文件系统

(参考时间: 00:12)

实现文件系统就是一个数据结构的问题，但要高效非常有挑战——因为读写放大：

• 你只想要一个字节（比如文件的 size 或 mtime），却要把一整块读进来；
• 你更新一个字节，不仅要更新数据，还要更新 mtime 等 metadata，涉及多个块的写入；
• 就算写一个块，SSD 内部 FTL 的映射表又是 copy-on-write 的，又会产生写放大。 「理论上，写一个字节可能会有几万倍甚至几十万倍的写放大（极端情况）；写一块依然会有若干倍（甚至十倍）。」

所以文件系统这一层要做缓存（就像 memory hierarchy）：Linux 里有 buffer cache（「一个很糟糕的名字」），bread/bwrite 类比共享内存的 load/store——cache hit 就直接从内存走。

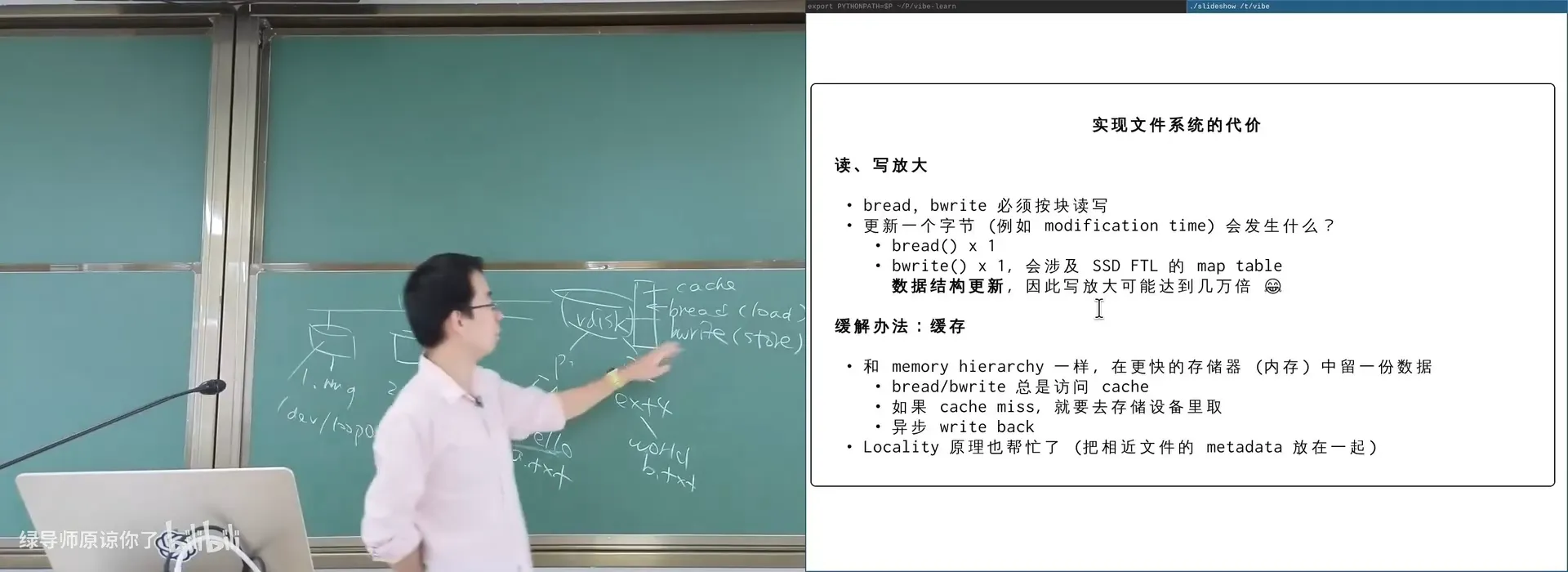

📷 buffer cache：文件系统级的缓存，用 locality 减少读写放大
回到原视频 (00:16:00)

编者拓展｜先做「研究」再设计：要设计高效的文件系统，得先观察现有文件系统的统计——「厚着脸皮去找各种人，说你的文件系统能不能借我遍历一下……」。结论（稍过时但基本符合个人电脑）：

• 绝大部分文件都很小（源代码、文档）；
• 少数大文件占用绝大部分空间（数据库、电影）；
• 一个目录里的 entry 不会太多；
• 文件系统大致是「半满」的。

「这些 findings 就可以指导你设计。」讲师还给了一个「版本答案」：写一个爬虫把所有数据结构相关的论文爬下来，给大模型一个 prompt，说『对磁盘的这种特性，我要实现一个优化某 workload 的文件系统，这是不是一个好 idea』——把所有不好的 idea 删掉，你就能得到一个新的实现。

二、经典文件系统的数据结构

2.1 入口：super block

(参考时间: 00:21)

所有数据结构都有入口（链表有 head、二叉树有 root、ELF 有 header + magic number……）。文件系统里，这个入口在分区头部，叫 super block——「如果只允许你损坏一个 block，那抹掉 super block 对用户造成的麻烦最大」：

• magic number（识别文件系统类型）；
• block size（磁盘是 512B，但文件系统可以按 4KB 逻辑块编号，这样文件能更大）；
• 剩余空间、还能分配多少文件、数据结构的起始位置与大小……

「mkfs 就是往前面写这些数据结构；mount 也是根据 super block 确定文件系统类型。」

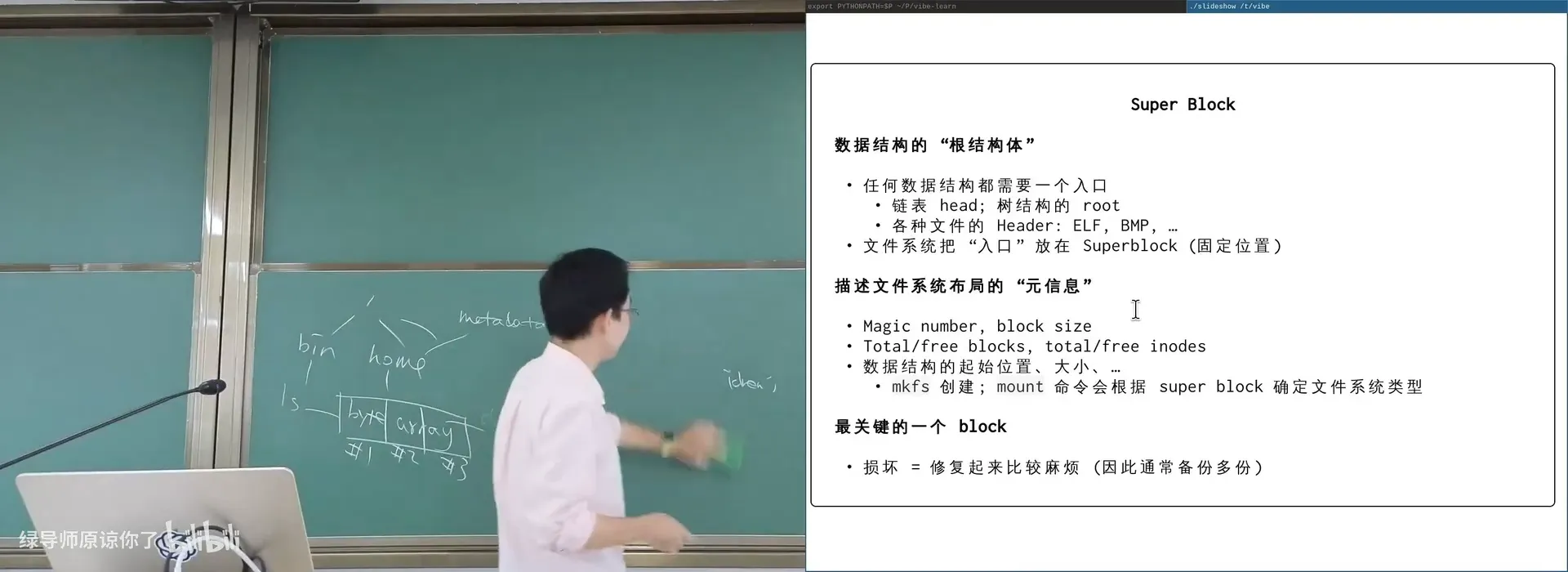

📷 super block：文件系统的入口，`mkfs` 写入、`mount` 读取
回到原视频 (00:22:00)

2.2 FAT：为极小磁盘而生

(参考时间: 00:26)

1. 25″ 软盘单面只有 160KB（320 个 512B 的 sector）——设计思想不是花哨的数据结构，而是极致的空间节约

FAT（File Allocation Table） 的核心就是一个 next 数组：

• cluster：把若干（$2^k$）个 512B 扇区绑成一个逻辑块；
• next[i] = j：cluster i 的下一个 cluster 是 j（链表）；
• next[i] = 0：free（可分配）；next[i] = -1：文件结束；
• FAT12 的指针只有 12 bit，两个 12-bit 打包成 3 字节，按 bit 紧压存储（「非常省空间」）。

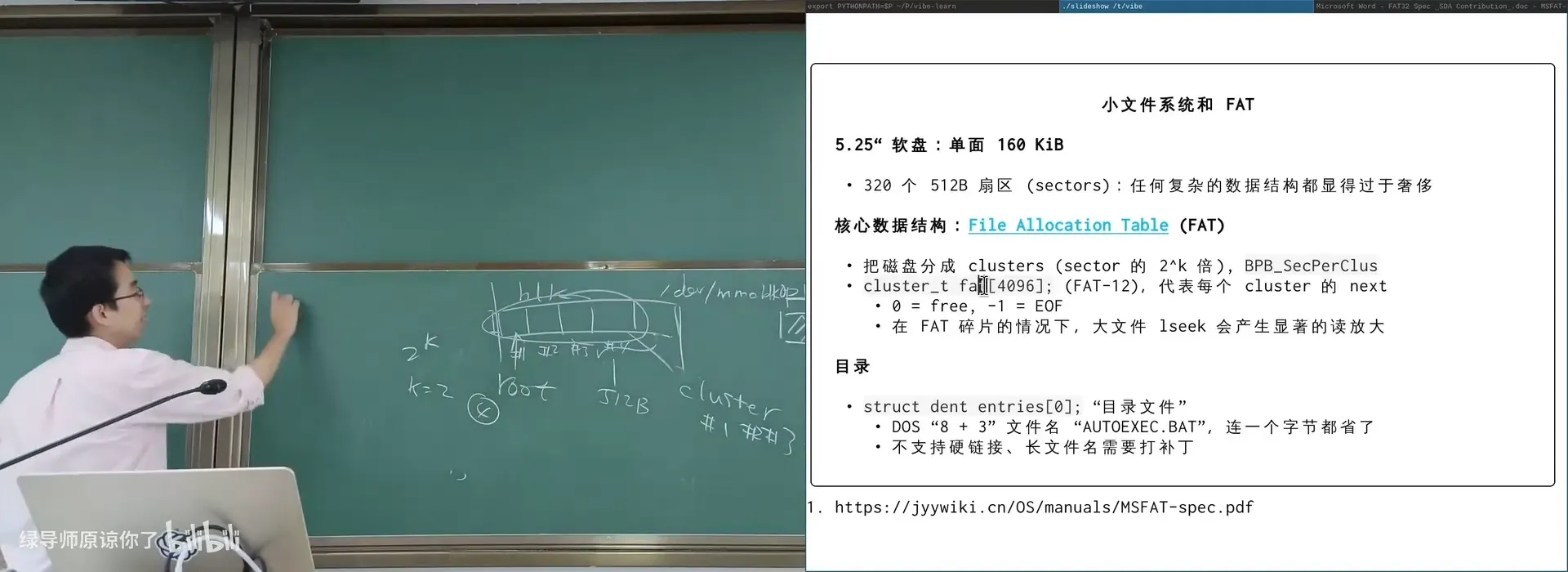

📷 FAT：一个 next 数组实现的链表；FAT12 的 12-bit 指针紧压存储
回到原视频 (00:30:00)

编者说明：小文件（FAT12 的 4096 个 cluster）性能完全没问题——「你可以把整个 FAT 一次读进内存，等于在内存里遍历这个数据结构」。但大文件 + 碎片就会导致严重的读写放大（next 跳来跳去）。

目录也是文件：目录项（dentry）是一个 struct，包含 11 字节的 8.3 短文件名（8 字符名 + 3 字符扩展名）、attribute（read-only / hidden / system / directory……）、文件大小、first cluster（指向文件第一块）。

编者拓展｜有历史感的 8.3 文件名：AUTOEXEC.BAT 会在 DOS 启动时自动执行。「今天你随便就可以起很长的文件名——为什么在 FAT 里还能看到 ~1、~2 的波浪线？ 因为为了向前兼容，长文件名会被截断、用波浪线加编号区分。」

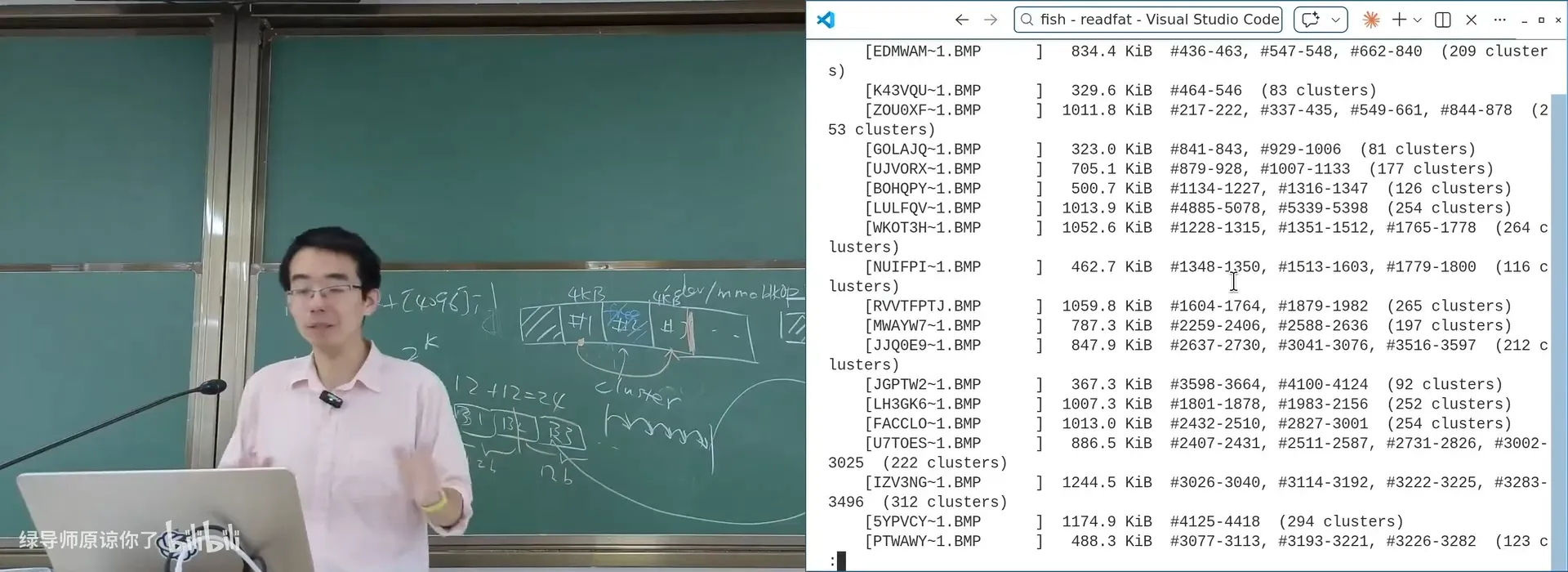

📷 FAT 的目录项：11 字节 8.3 短文件名 + attribute + first cluster
回到原视频 (00:37:00)

用程序解析 FAT：讲师给了一个 fat.c 工具——用 mmap 把整个磁盘镜像映射到进程地址空间，super block 就变成了一个指针（「它就是一个数据结构」），再用 DFS 扫描整个目录树。

// fat.c 的思路
// mmap 整个磁盘镜像 → fat32_header（super block）就是一个指针
// DFS scan 遍历目录树，输出每个文件的 cluster 链表（连续 or 碎片）

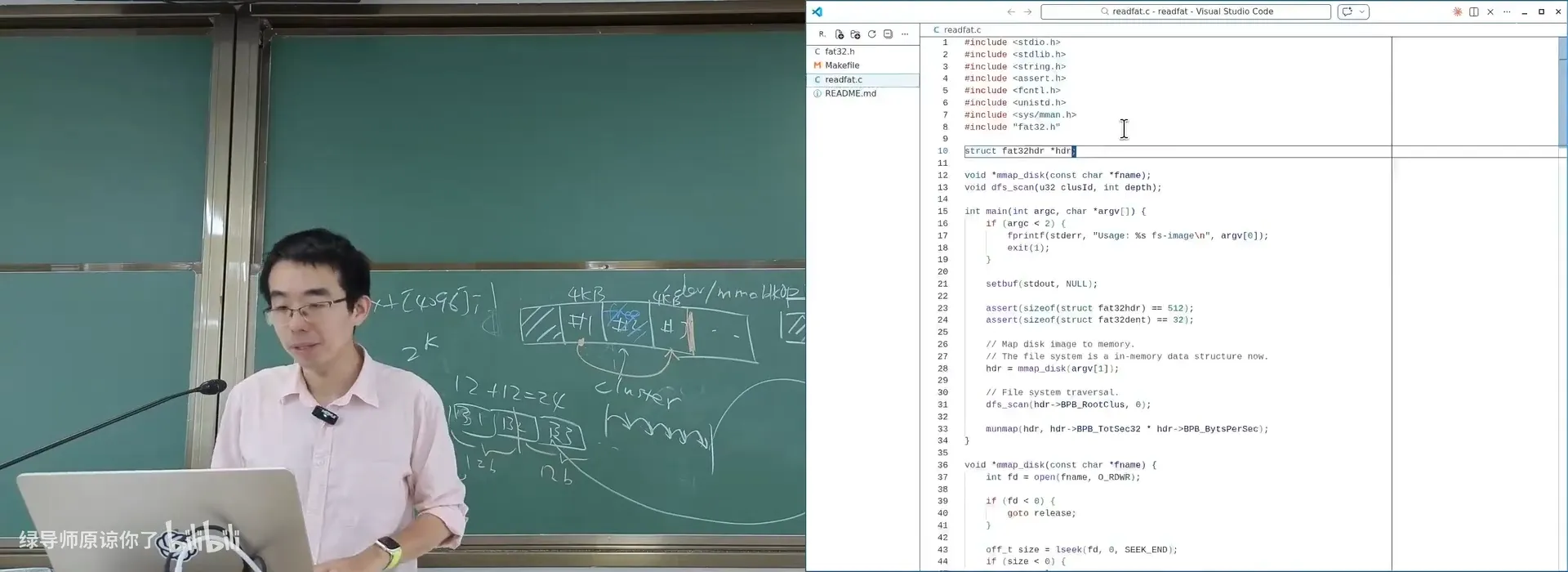

📷 fat.c：把文件系统真的当成数据结构，DFS 扫描目录树、检查 cluster 连续性
回到原视频 (00:35:00)

2.3 UNIX：inode 与多级索引

(参考时间: 00:41)

UNIX 的设计者「长得比 FAT 远一些」——他想到了大文件、大文件系统、以及支持链接：UNIX 文件系统是一个图，不是目录树（. 指向自己、.. 指向上级）。

核心：struct inode（节点）+ 目录里的边：

• inode 存一个文件的全部 metadata（st_mode、st_size、时间戳、inode 编号……）；
• 目录文件里存一个从文件名 → inode 编号的映射（顺序存储即可）；
• index：文件的块索引——UNIX 用了一个联合的数据结构：为了「大部分文件是小文件、大部分时候只读文件头」，它把文件的前若干块直接写在 inode 里（直接指针）；文件超大时再用一级/二级/三级间接索引（4KB 页表 × 1024 → 1024³）。

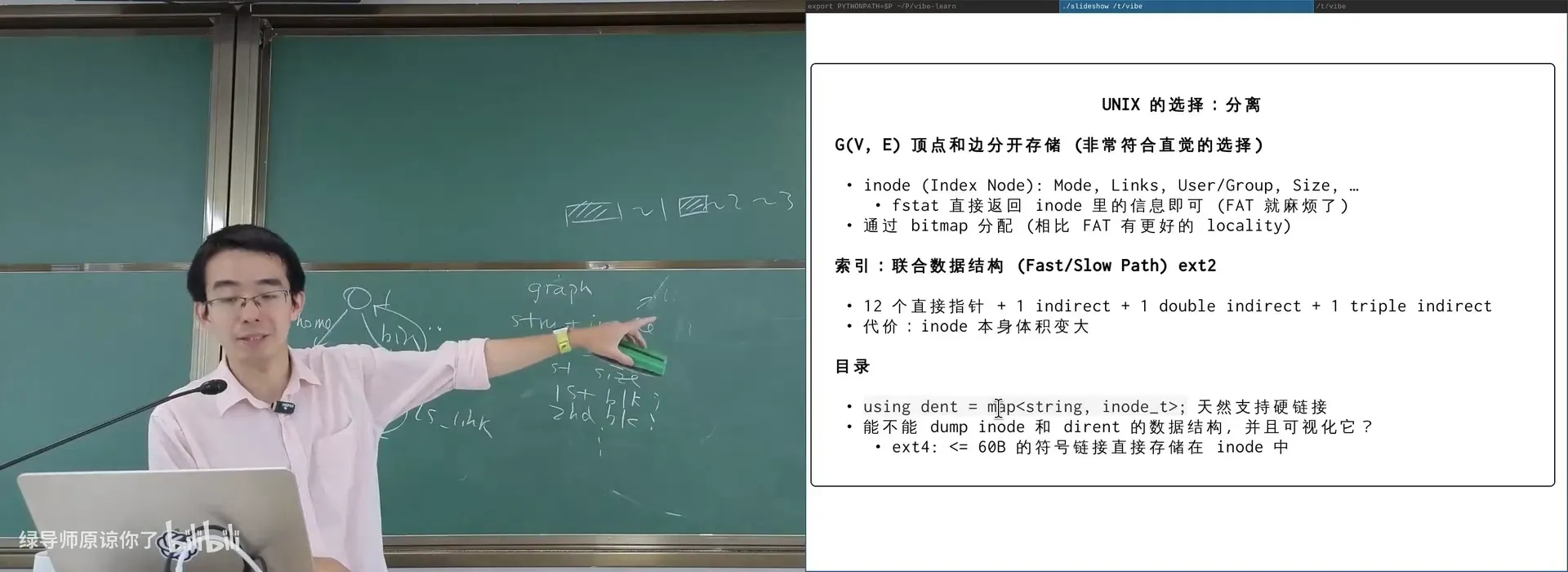

📷 UNIX inode：直接块 + 一级/二级/三级间接索引，兼顾小文件的快与大文件的大
回到原视频 (00:45:30)

编者拓展｜inode 的两个精妙设计： 1. 把所有 inode 放在一起——「你在一个目录里写十个文件，大概率连续分配，于是读一个 inode 就把相邻相关的 inode 一起载入内存」（利用 locality）。 2. 短符号链接「偷」索引块的内存——≤60 字节的符号链接不分配数据块，直接把目标路径当作字符串存在 inode 的索引区里。「比如 ln -s ./a 只有几个字节，我直接偷这块内存。」

用 debugfs 解剖 ext4：讲师让 AI 做了个 ext4.py 工具，可视化 inode 与链接：

$ debugfs ...   # 底层查看文件系统元数据
# 输出：link count、每个文件的 block id、是否连续、inline symlink……

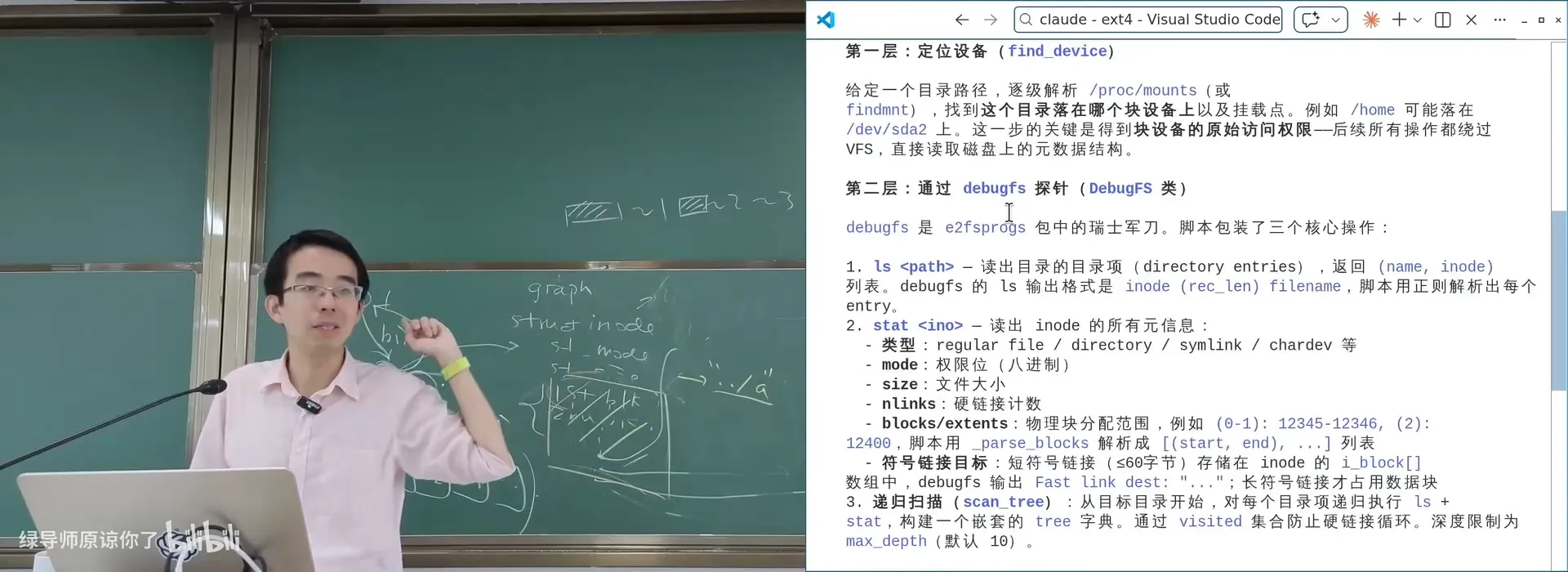

📷 debugfs 解剖：inode、block id、link count、inline symlink 一览无余
回到原视频 (00:48:30)

三、Crash Consistency：又一个魔鬼盒子

3.1 崩溃为何会破坏数据结构

(参考时间: 00:50)

操作系统的文件系统还有一个数据结构课没有的职责：应对崩溃（crash consistency）。

编者说明：写一个链表插入（X.next = Y; Y.prev = X; Y.next = N; N.prev = Y），并发时你会加锁；但你从没想过线程突然被杀掉会怎样——如果写到一半 crash，Y.next 还是空的，这个数据结构就 inconsistent 了，遍历它就 crash。

Append 一个 block 需要三个写：分配 block（改 bit map）、写 data、更新 inode。但这三个 bwrite 进了设备的队列——设备可能以任意顺序处理（谁离我近先处理谁）。所以：

$$\text{3 个写} \Rightarrow 2^3 = 8 \text{ 种落盘顺序，任何 subset 都可能发生}$$

危险的情况：inode 更新了、data 也写进去了，但 bit map 忘记更新——于是这个 block 在文件系统看来仍是 free 的。将来分配给别人、覆盖掉——你第二天回来发现文件内容变了。

编者拓展｜「系统的人都是先挣钱后还债」：文件系统实现者知道这个问题，但在 1970 年代实现 crash-safe 数据结构太复杂了，「干脆先不管」。后果是 crash 后目录损坏、甚至得到 corrupted file system。讲师讲了在 UCLA/美国 lab 做的 小板子——从 VGA 给一个信号物理切断 SSD 电源，结果很多 SSD 的固件在 crash 后整块盘就死了（后来促成了厂商一大批固件修复）。

解决方案曾是事后 fsck（「小时候机房开机扫描文件系统」）——扫描所有 inode 与 bit map，修复不一致；无法归属的文件丢进 lost+found 目录。「这也就是那个『摄影师事件』的由来（修电脑被判八个月）。」

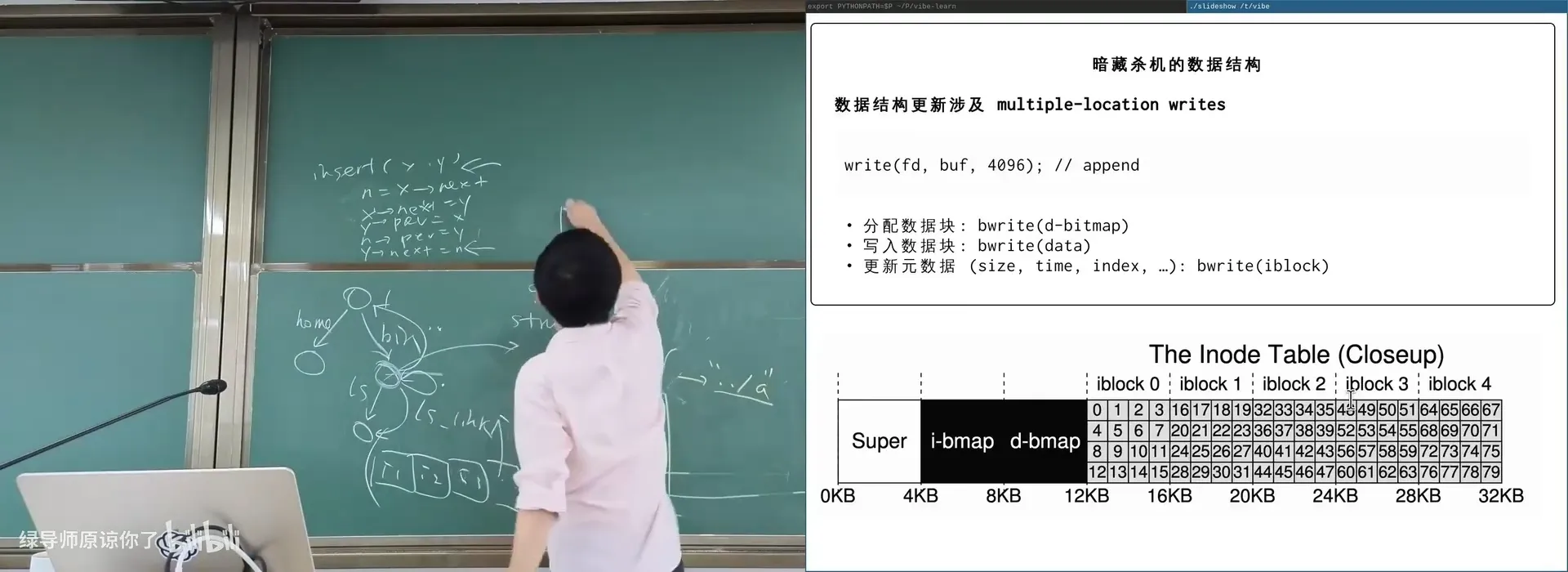

📷 crash 后的不一致：inode 指向了第 40 块，但 bit map 里第 40 块还是 free
回到原视频 (00:52:30)

3.2 Journaling：redo log

(参考时间: 01:02)

我们真正想要的，是实现一个 crash-safe 的文件系统——回到数据结构：

• 对数据结构的「就地写」是 crash-unsafe（多个指针要多步更新）；
• append-only 是容易做到 crash-consistent 的。

关键洞察：数据结构有两种视角——一种是实际的数据结构（树、节点、指针）；另一种是记录它的所有操作。「如果你能记住所有操作，就算数据结构不一致了——甚至整个丢了——你只要 replay 这个操作序列，就能把它恢复回来。」Memory trace：记录所有对共享内存的写，replay 这些写，就能还原任何数据结构。

于是有了 journaling（日志）：

graph TD
    A["要执行一组 bwrite：更新 inode / bit map / data"] --> B["先以 append-only 方式写入 journal 区域"]
    B --> C["flush：确保 journal 落盘"]
    C --> D["写入 transaction end 标记 + flush"]
    D --> E["checkpoint：把 journal 的操作 replay 到实际数据结构"]
    E --> F["完成后可丢弃 journal"]

• Write-ahead log（也叫 redo log）：先写日志、再改数据结构；
• transaction begin → 写数据 → flush → transaction end：只要看到 transaction end，就说明它之前的所有数据一定已经落盘（happens-before 关系），于是可以安全 replay；
• 「如果 flush 之前崩溃，就好像这件事没做过。」

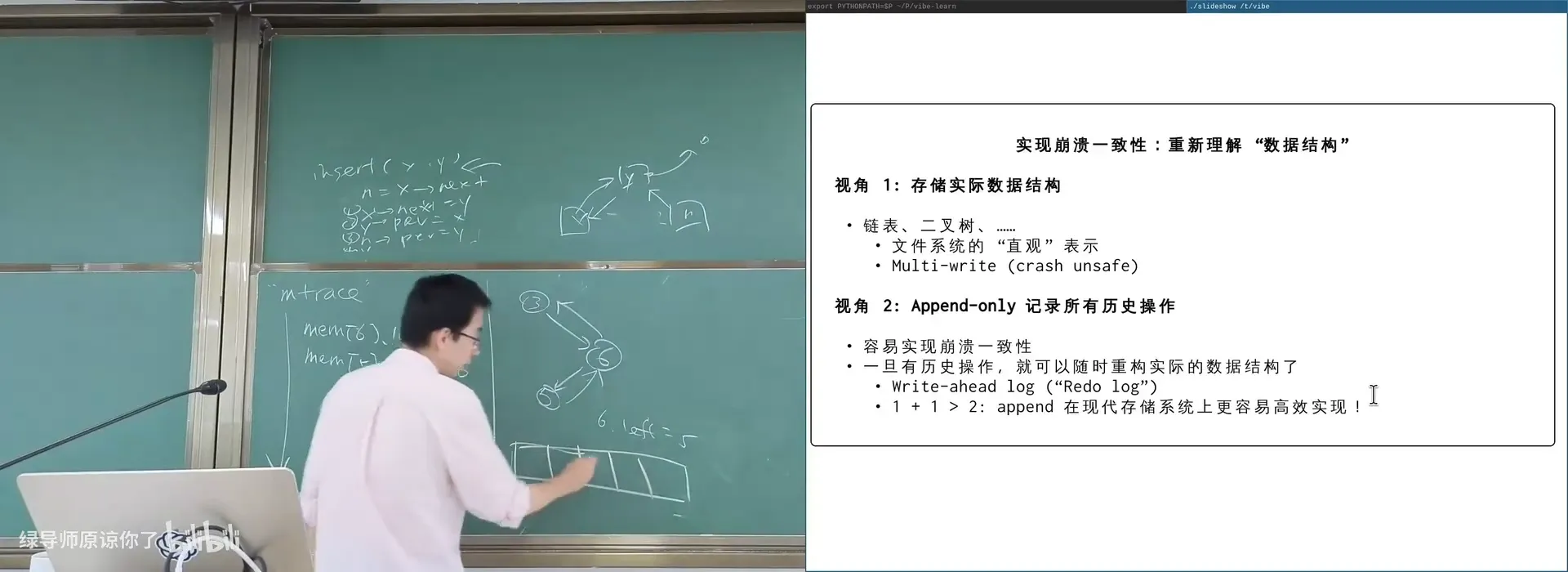

📷 journal 的原理：先写 redo log + flush，看到 transaction end 才 checkpoint 到数据结构
回到原视频 (01:05:00)

编者拓展｜LSM Tree：日志思想催生了 Log-Structured Merge Tree（LSM-Tree）——现代 key-value 存储乃至数据库的根基：内存里的热点数据结构（如 skip list）+ write-ahead log → 写满后 flush 到磁盘，形成层层不可变、一层比一层大的树，靠均摊分析得到接近 $O(\log)$ 的复杂度。

3.3 ext4 的工程优化

(参考时间: 01:11)

• 合并事务（哪怕 xv6 这样的小内核也会把多次系统调用合并成一个 transaction，减少 flush 次数）；
• Linux 的 JBD2（Journaling Block Device 2）：每个设备有一个 journaling daemon，每隔一段时间（如 30 秒）做一次 snapshot；
• ext4 的 checksum 技巧：不需要真的等 flush，而是在日志头部写一个 checksum + 长度——crash 后读一下，checksum 对就 replay，不对就把后面的全扔掉；
• metadata journal（ext4 默认）：只把 metadata（inode、bit map）的更新写进日志，文件内容的修改不进日志——因为数据丢了是应用程序的责任。「crash consistency 意味着 crash 后会丢一小段时间的内容，它更要保证目录树的完整性（不能因为目录节点出问题把整个目录丢进 lost+found）。」

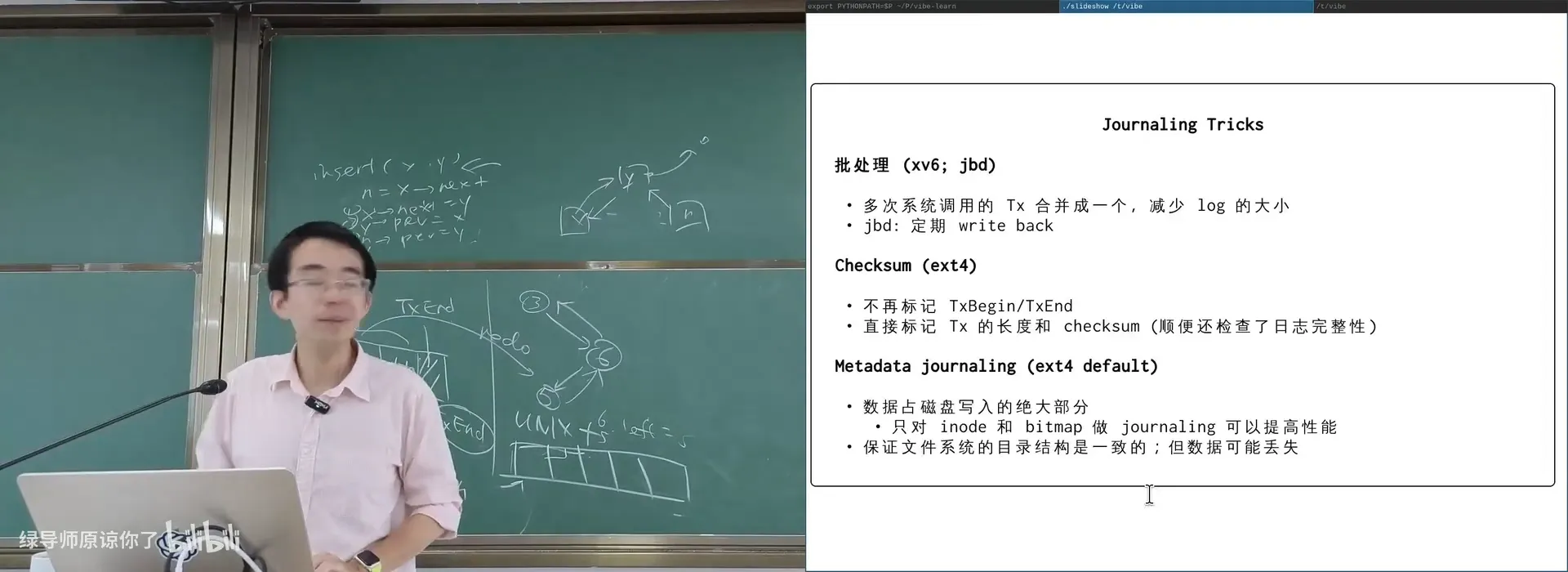

📷 ext4：用 checksum + 长度替代昂贵的 flush；默认 metadata journal 兼顾性能与目录一致性
回到原视频 (01:12:30)

3.4 「怎么保存一个文件？」

(参考时间: 01:14)

你真的会保存文件吗？ 假设你在写文本编辑器：

• 绝对不能 open(O_TRUNC) 直接写——「打开的一瞬间，文件内容就没了」，此时程序被杀掉，文件就没了；
• 常见做法：写 A.txt.tmp → close → unlink A.txt → rename A.txt.tmp A.txt。

但 metadata journal 下这个做法仍然不安全！因为 unlink A.txt 本身是 metadata 操作，会被 journal。crash 后 redo log 里看到的是「创建一个空文件 + 删除 A.txt」——你保存的文件还是没了。（「git 不管文件系统一致性，因为它是 persistent data structure——所有 object 都在，扫描一遍总能恢复。」）

正确的方式：

• 加 fsync（fsync / fdatasync，甚至 syncfs）——「告诉操作系统把所有东西落盘」；
• fdatasync 的性能最好——它同步文件 data，只有当 metadata（size、索引）真的变了才同步 metadata；对于一个固定大小的数据库文件，fdatasync 没有额外的 inode 落盘开销。
• 其实只需要一个 rename——rename 系统调用保证原子性（要么换过去，要么完全没换）。

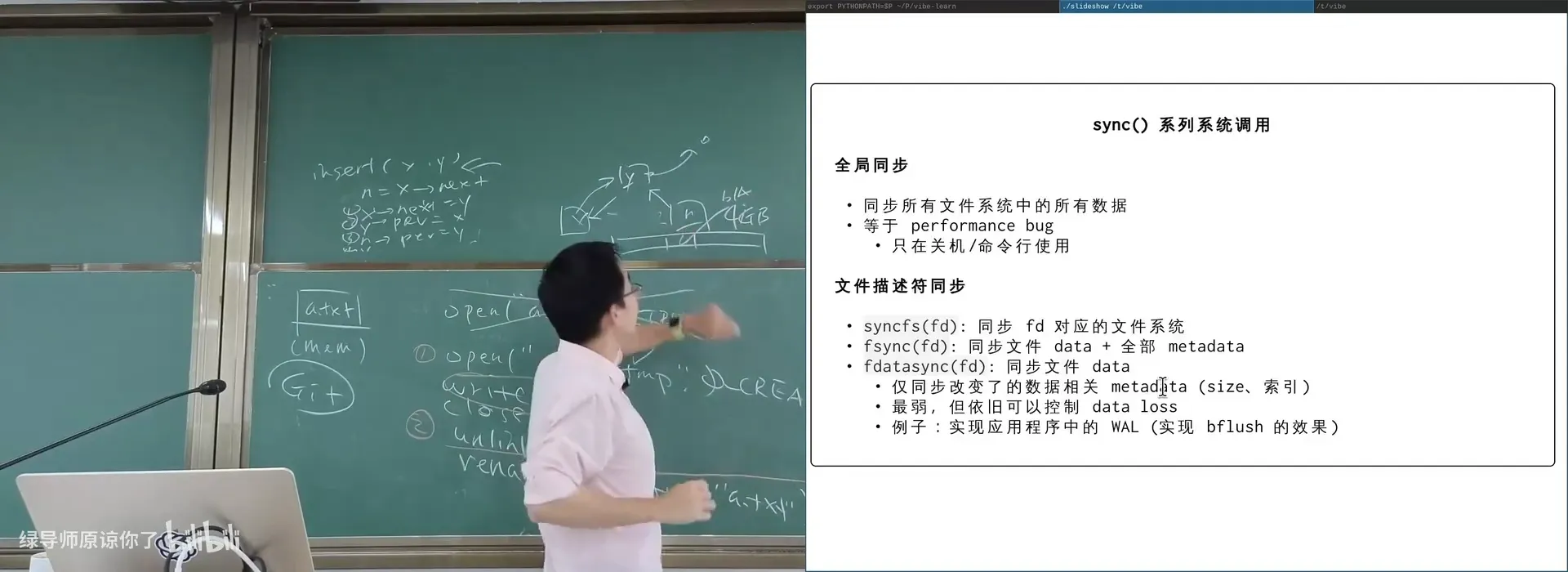

📷 正确保存文件：`fsync` + 原子 `rename`（`O_TRUNC` 直接写是灾难）
回到原视频 (01:21:00)

编者拓展｜「所有业余程序员写的软件都有 crash consistency 问题」：讲师读 PhD 时做过一个研究，发现 make（可能留下错误的 build）、sort（in-place 可能丢文件）、perl -i（in-place 替换可能丢文件）……甚至 2016 年的 Node.js 世界里根本不存在一个能安全保存文件的 API（Github issue 里有人抱怨「保存大文件时磁盘满了，文件就消失了」）。

而今天：「我把 10 年前的论文丢给大模型，让它帮我实现一个 crash-consistent checker」（简化版，近 1000 行代码）。用它观测 sed 保存文件的过程、生成大量模拟 crash 现场，再让大模型解读结果——「相当于让大模型直接复现了我当年论文里的研究结果。」「你甚至会发现一个洗论文的流量密码：找一个还不错的 paper，用 token 和算力把实验规模扩大 100 倍，用 LM 替代所有 heuristics。但大家不要这样做——你们学了操作系统，要去做地球上没有人做过的事情。」

总结

• block device 模型：read_block / write_block / flush——类比共享内存 + barrier；实际设备有 GPT 分区表、可层层虚拟化（loopback、LVM、RAID）；
• 文件系统 = 数据结构：super block（入口）→ FAT（next 数组，为极小磁盘而生，8.3 短名）→ UNIX inode（直接 + 多级间接索引，短符号链接 inline）；
• 读写放大 → buffer cache；设计要参考真实文件的大小分布；
• Crash Consistency：就地写 crash-unsafe（多步指针更新 + 任意落盘顺序 = $2^n$ 种情况）→ journaling（redo log / write-ahead log） + happens-before；
• 工程优化：事务合并、JBD2、ext4 checksum + metadata journal；
• 保存文件的正确方式：fsync（最好 fdatasync）+ 原子 rename；
• Takeaway：文件系统本质上是一个数据结构——「你完全是应该在数据结构课里把所有的内容都讲好」——但操作系统还多了一个职责：应对崩溃。

编者拓展｜「你们真正应该相信的是：所有东西都是可以做的」：讲师最后说——「操作系统课到底教会了我们什么？日志、crash consistency、一组 fsync API……但我真正教你们的，是我反复做的：开一个 trace、web code 一个东西。你们真正应该相信的是：所有东西都是可以做的。」
