第20讲 · EECS 189：卷积神经网络（续）

UC Berkeley EECS 189/289A《机器学习导论》2026 春季 · 课堂实录重构

对应讲次：第20讲（UC Berkeley EECS 189 机器学习导论）

制作模型：deepseek-flash（coding-agent / pi；据 ~/.pi/agent/settings.json）

说明：课程材料版权归 UC Berkeley 及授课教师所有，本书仅供学习

本讲路线图

(参考时间: 00:00)

1. 统一卷积的两种直觉：局部连接 + 权重共享（1D/2D）；
2. padding 与经典滤波器（边缘/锐化检测器）；
3. RGB 多通道与「depth 术语之乱」；
4. 池化（pooling）：max pooling、局部平移不变性、感受野；
5. 训练 CNN：权重共享、过 max pooling 的反向传播、迁移学习；
6. 学习曲线与早停、Dropout、双下降（double descent）。

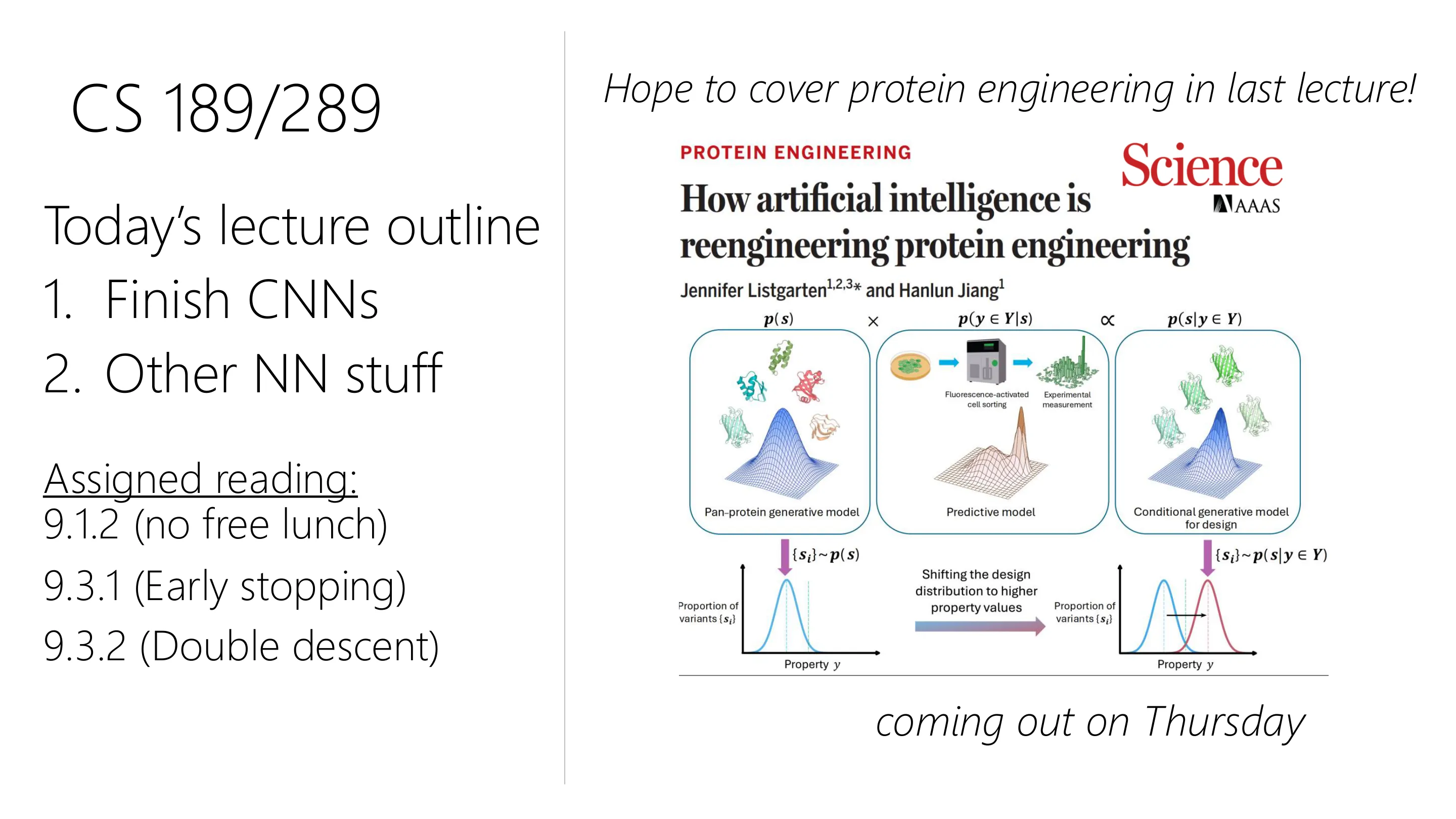

📷 标题页
回到原视频 (00:00:20)

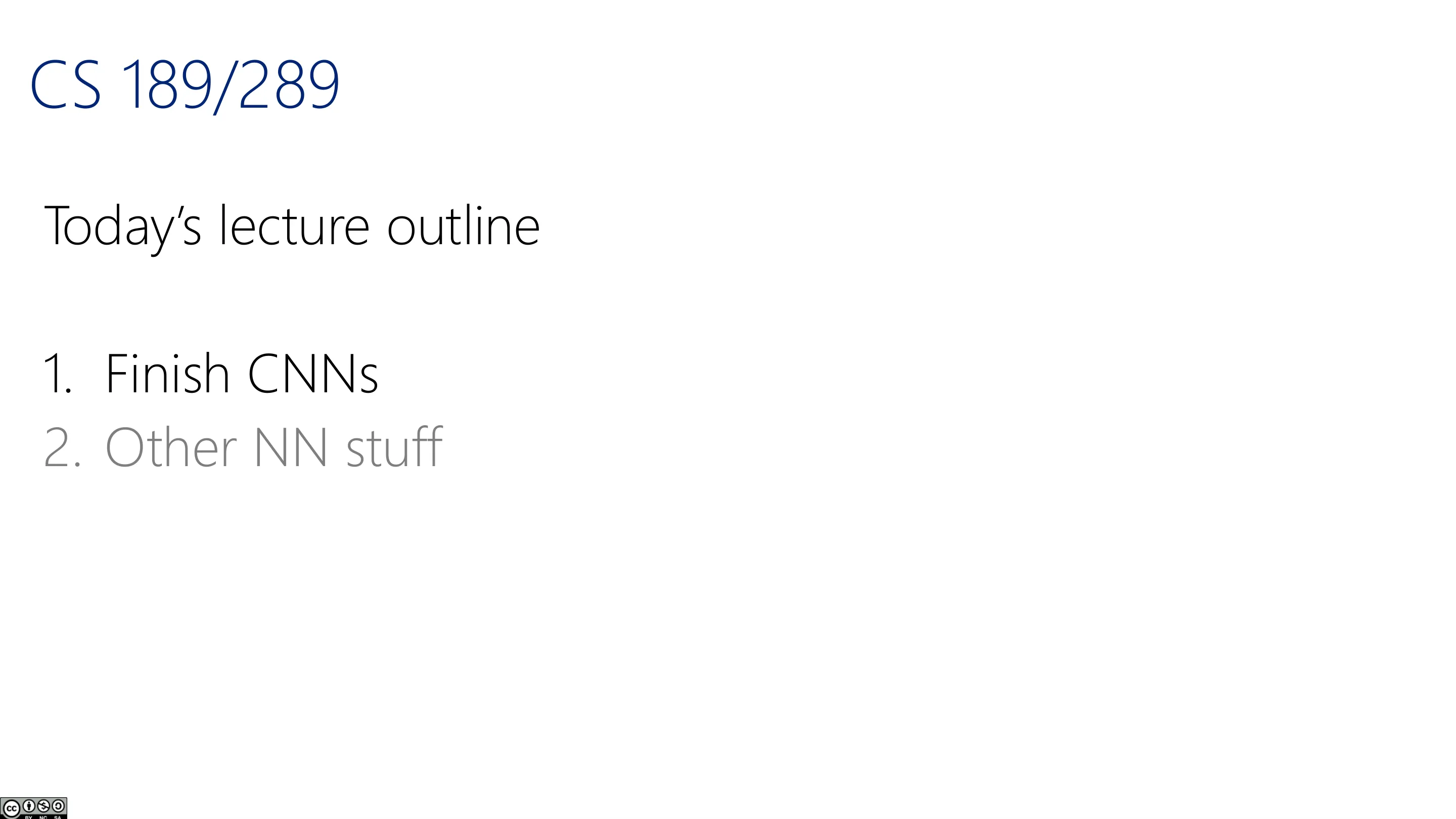

📷 CS 189/289
回到原视频 (00:01:33)

一、统一卷积的两种直觉

1.1 局部连接 + 权重共享

与全连接层对比：全连接中每个输入连到每个神经元；卷积层中只有稀疏的连接，而且权重着色相同 ⇒ 权重在每个位置取相同值（蓝/红/绿 = 一个滤波器）。这就是局部连接 + 权重共享——一维卷积最直观。

1.2 滤波器在二维图像上滑动

二维视角：蓝色是图像（二维），灰/绿/红/蓝的 $3\times3$ 是核（kernel/滤波器），在图上滑动，每次做一个点积，结果写进上方的神经元。

两种直觉画在同一张幻灯片上后，卷积就清楚了：同一个模板在整个输入上滑动并做点积。

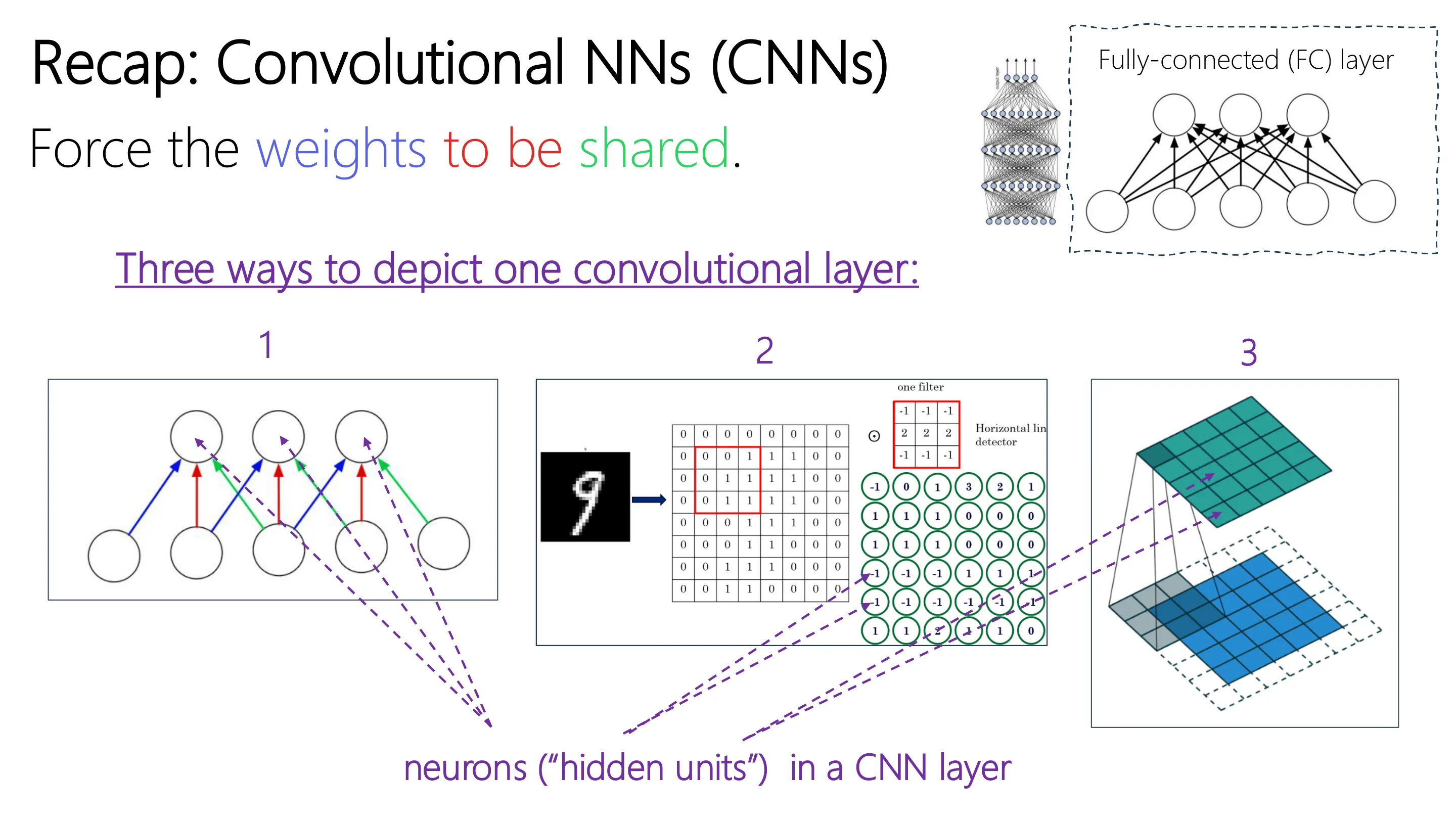

📷 强制权重共享
回到原视频 (00:02:46)

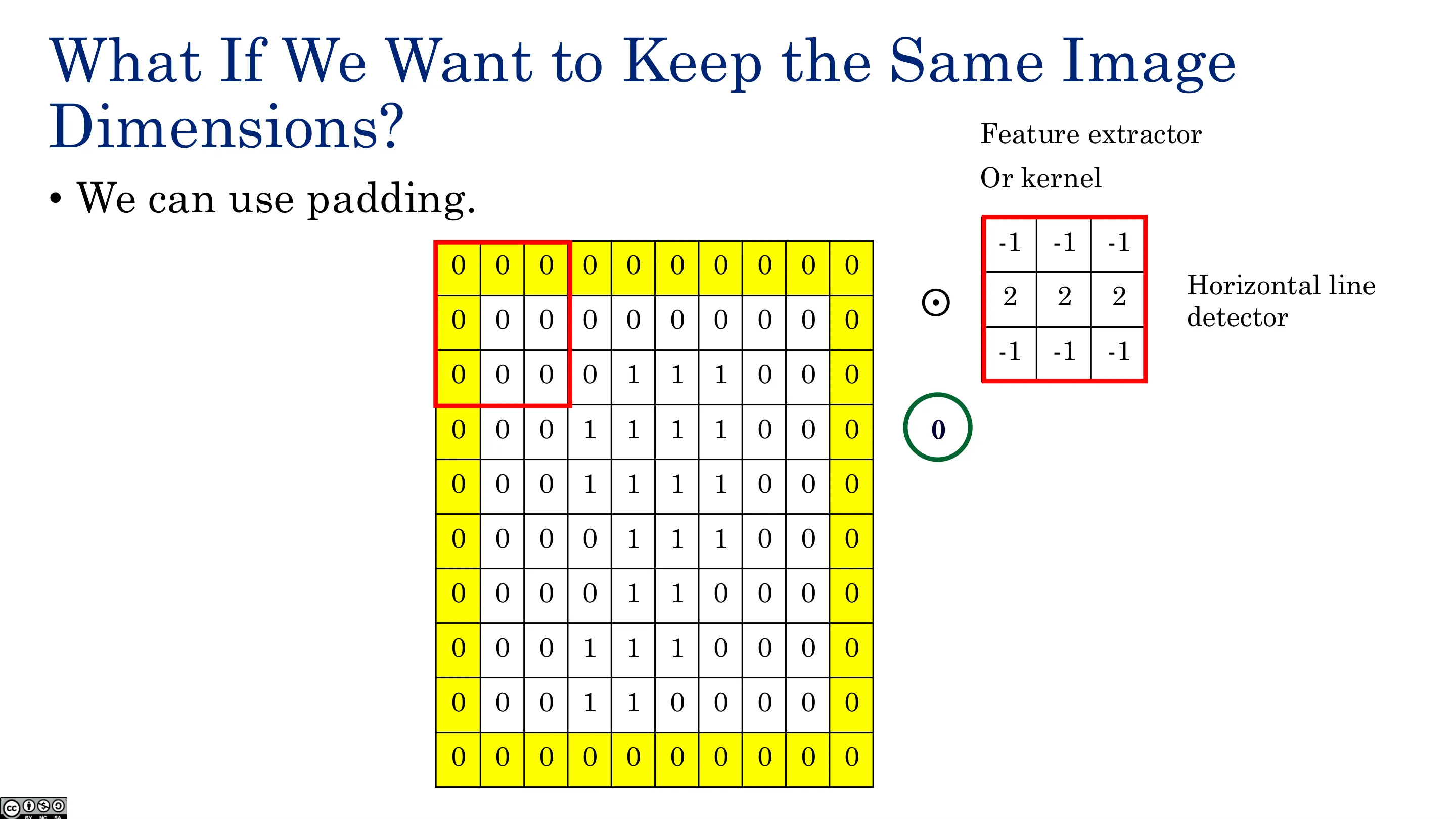

📷 如果我们想保持图像尺寸不变？（一）
回到原视频 (00:03:59)

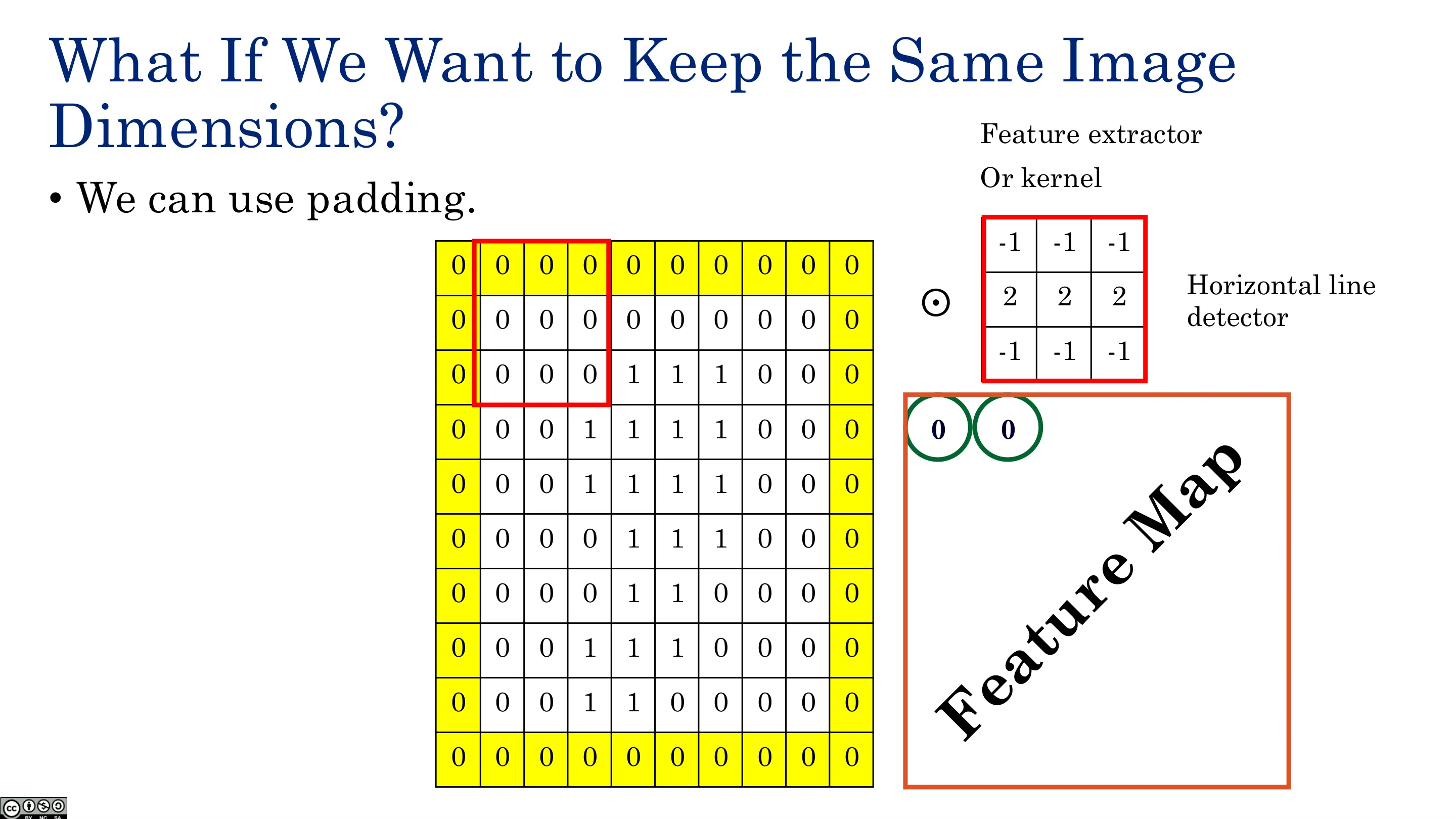

📷 如果我们想保持图像尺寸不变？（二）
回到原视频 (00:05:12)

1.3 Padding 与经典滤波器

Padding：若不在边缘补零，卷积核只能从有数据的地方开始，输出会变小。补零（zero padding）后可以把核移到角落，输出变大。（经典图像处理还会用镜像等填充。）

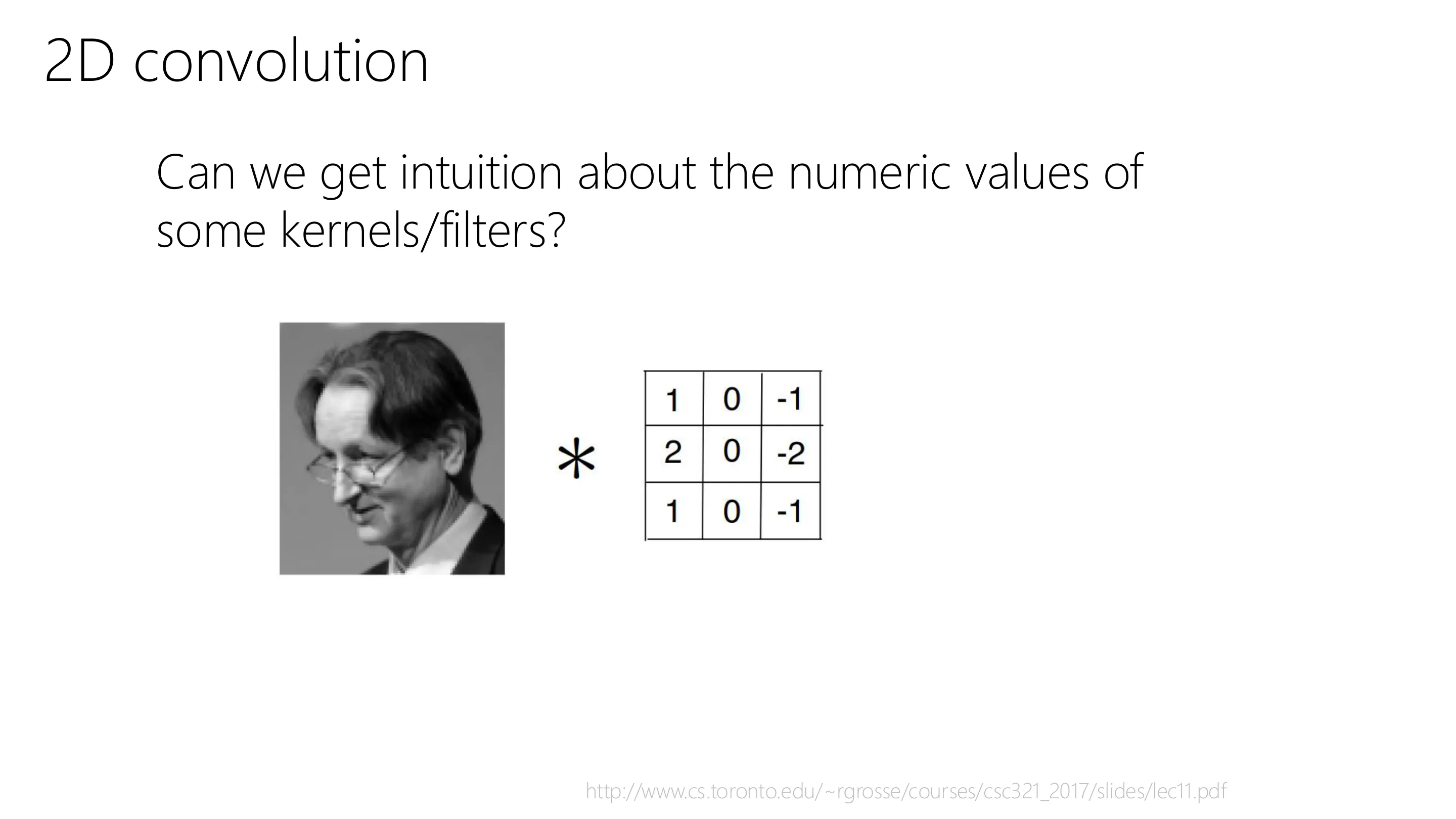

经典手写滤波器（帮助直觉）：

• 水平/垂直边缘检测器：看左右/上下的差异；
• 模糊核：中心权重最大、邻域权重小 ⇒ 平滑；
• 锐化核：本质是各方向的边缘检测。

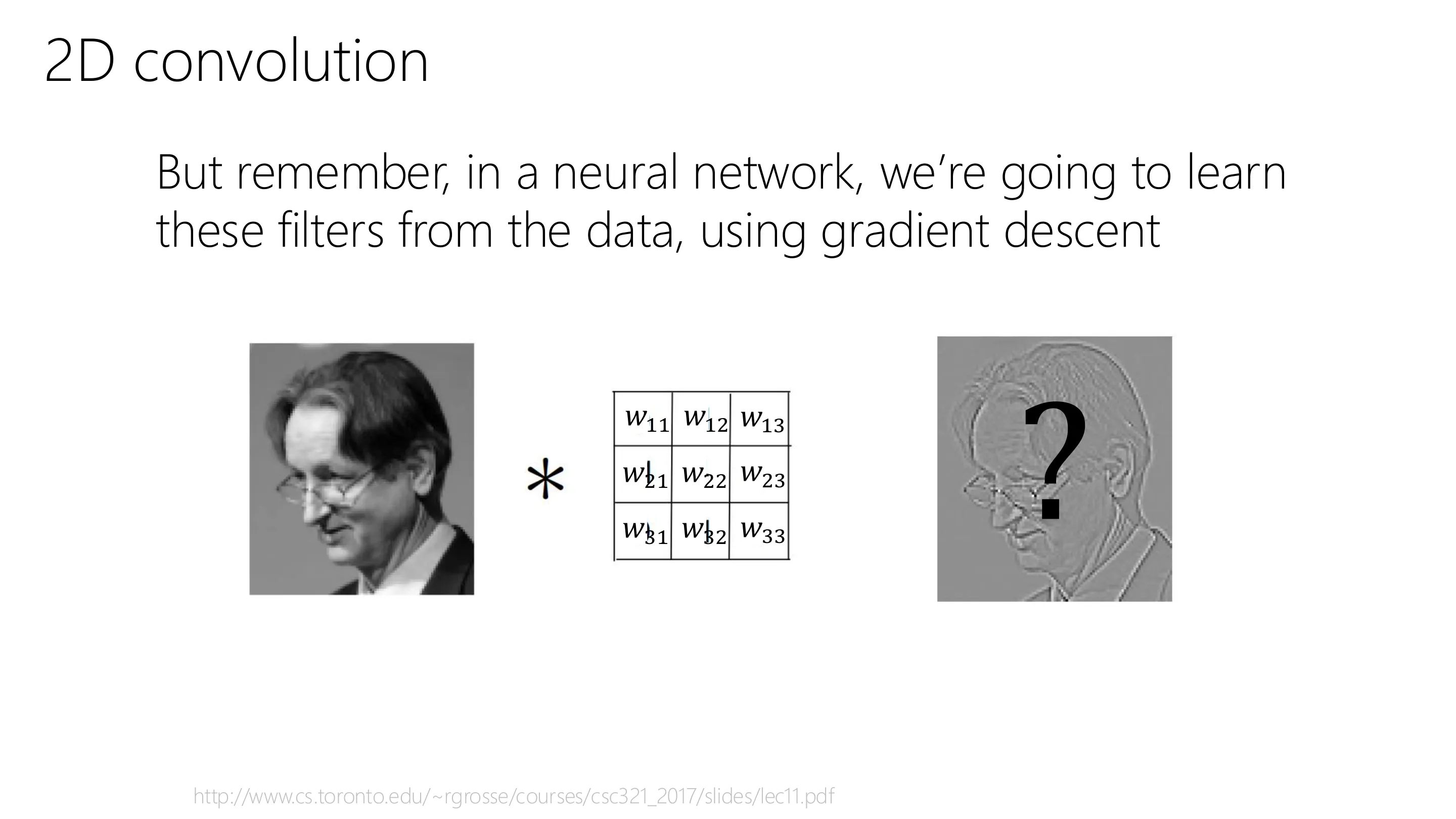

关键：CNN 中的这些核不再是手工设计，而是可学习的自由参数——浅层常自动学成不同方向的边缘检测器，再逐层组装成眼睛、脸等。

📷 padding 示例（引文 1）
回到原视频 (00:06:25)

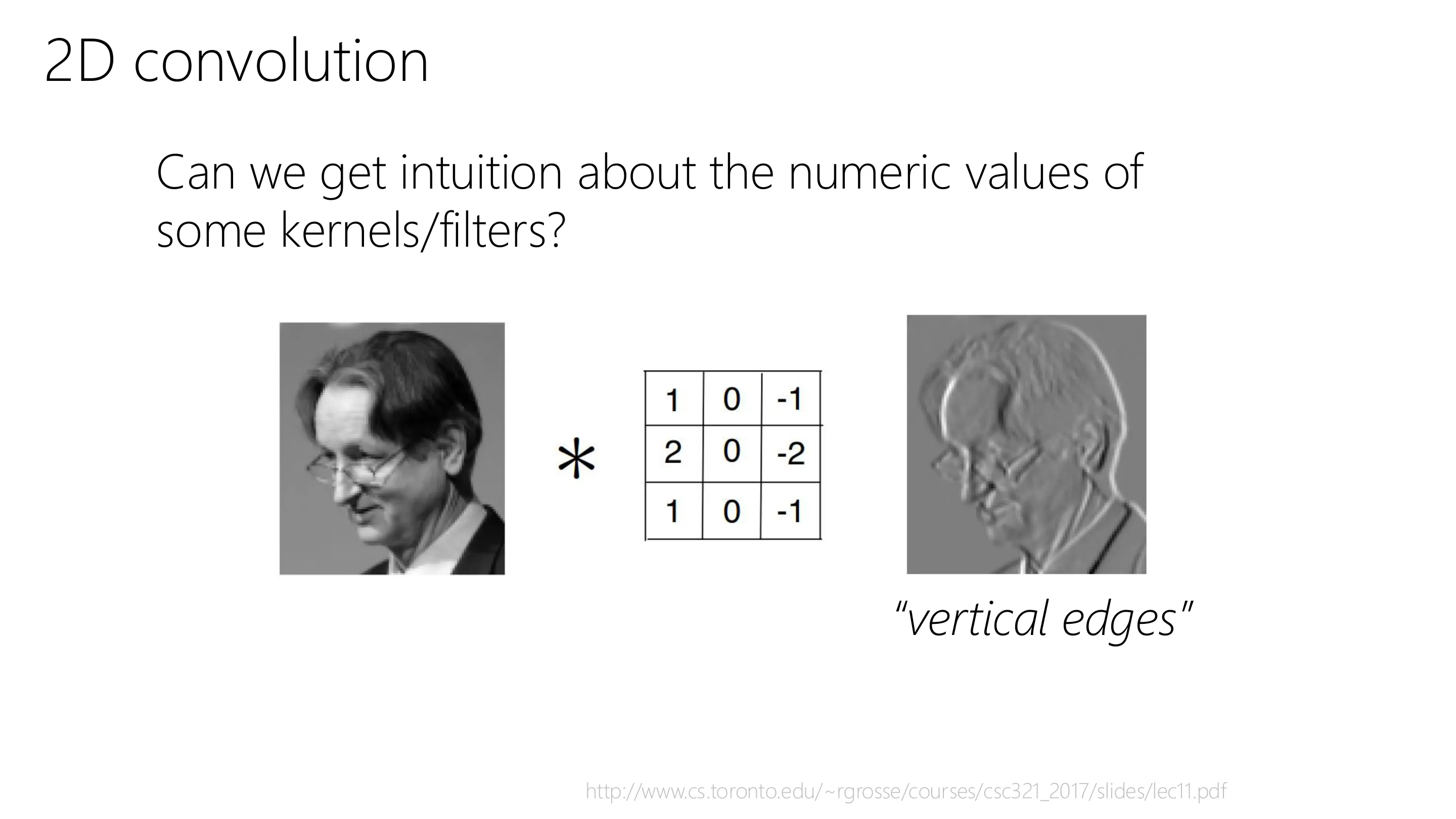

📷 经典滤波器示例（引文 2）
回到原视频 (00:07:38)

📷 经典滤波器示例（引文 3）
回到原视频 (00:08:51)

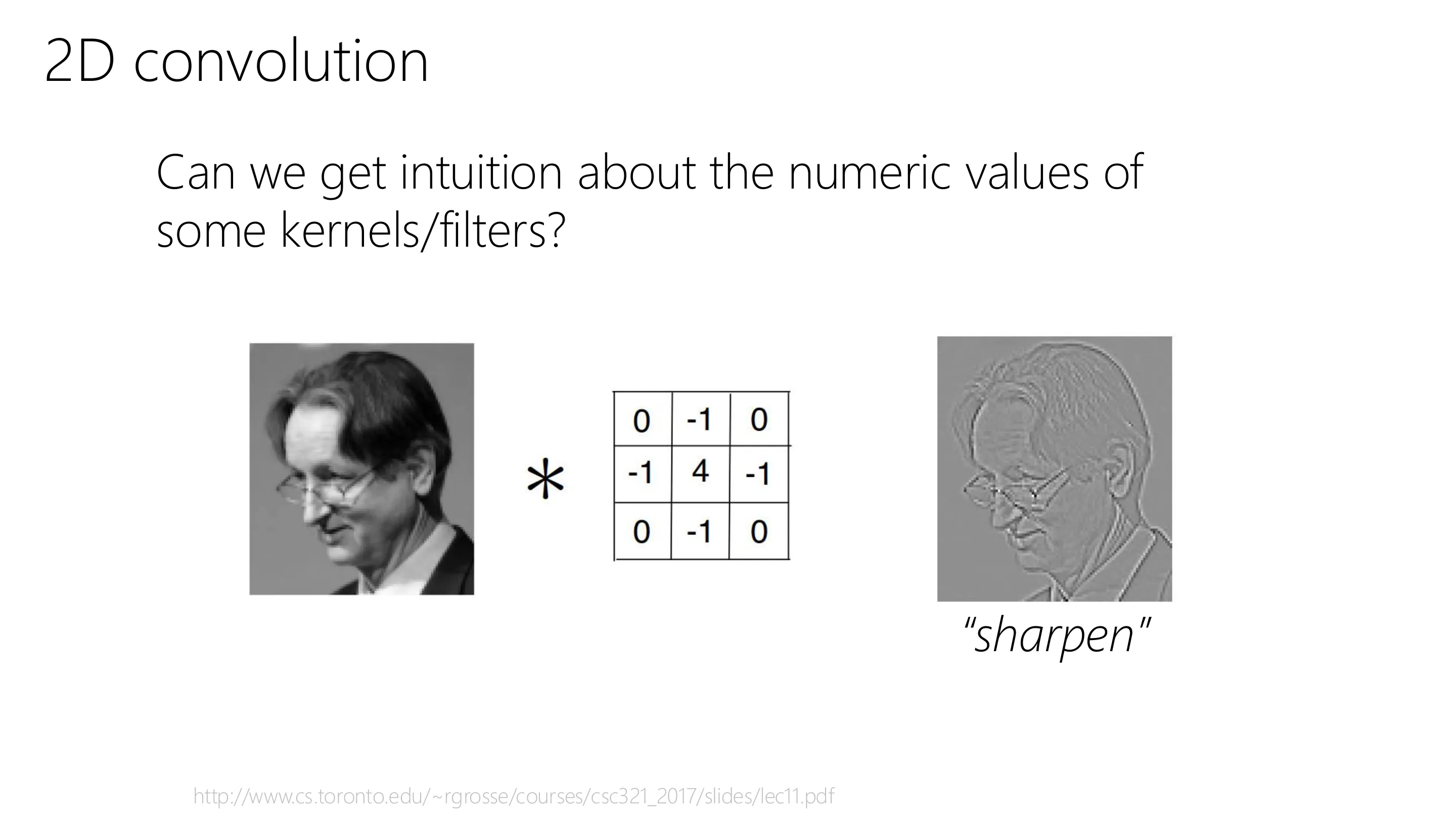

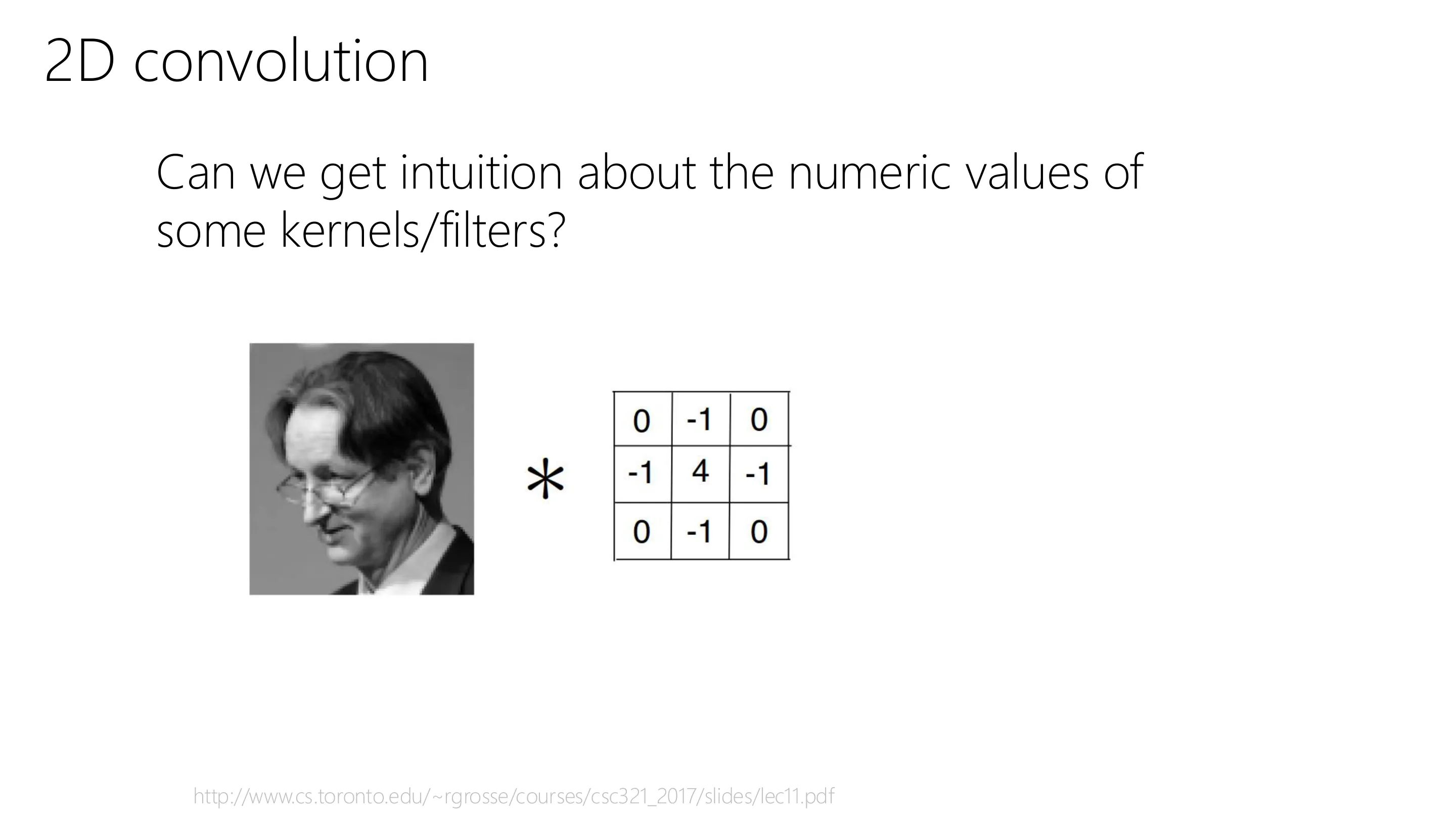

📷 经典滤波器示例（引文 4）
回到原视频 (00:10:04)

📷 经典滤波器示例（引文 5）
回到原视频 (00:11:17)

1.4 多通道与「depth」术语

灰度图：像素 0–255。你可以先决定有 $F$ 个滤波器、每个 $m\times m$，每个滤波器卷积得到一张特征图；特征图尺寸取决于是否 padding、stride、图像与核的尺寸。

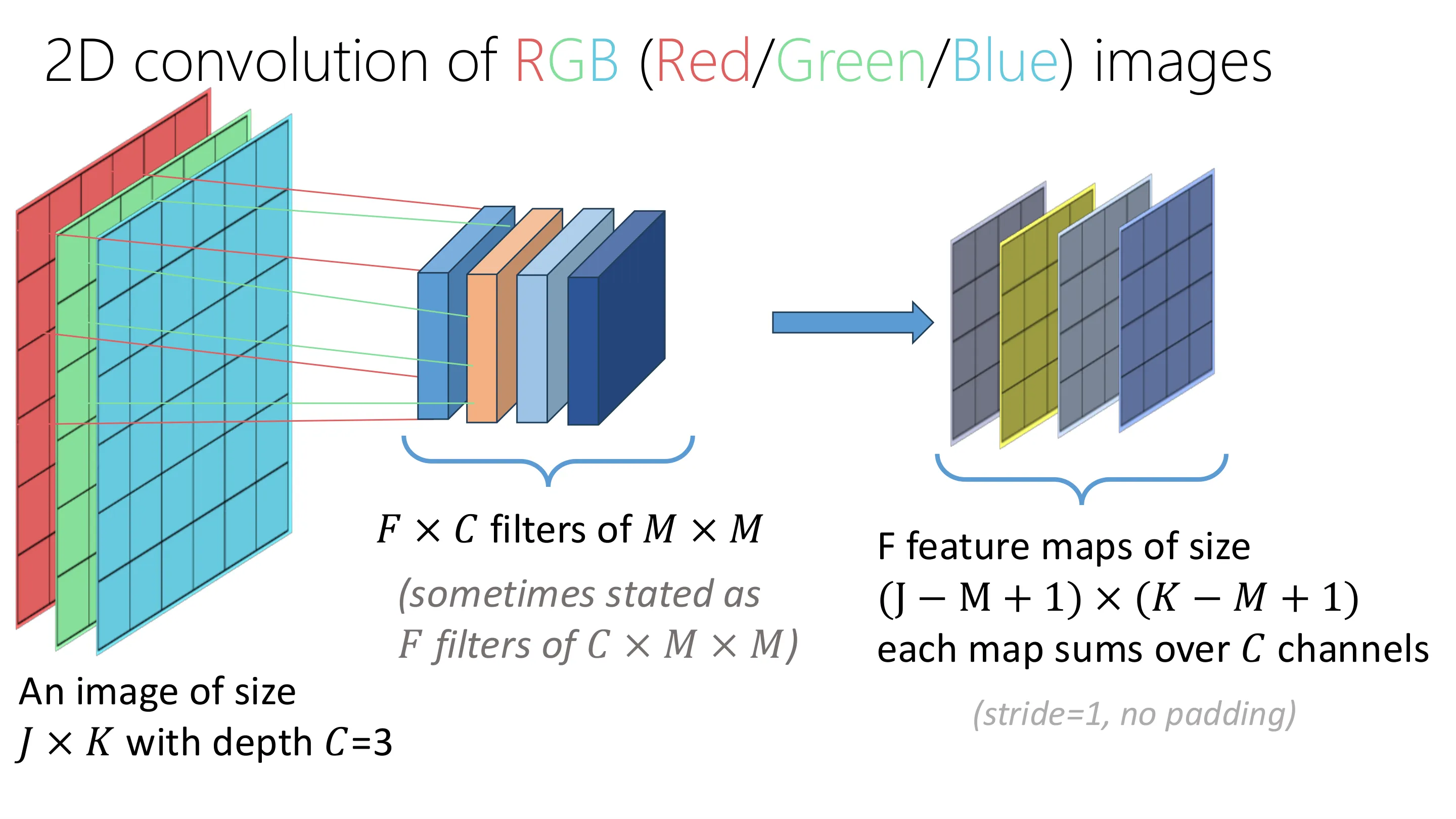

彩色图 RGB：有红/绿/蓝三个通道。做法是每个通道分别做二维卷积，且通道间不共享权重。所以「$F$ 个 $C\times M\times M$ 的滤波器」这种说法，只是把 $C$ 个二维滤波器堆成一个三维对象，实际做的仍是二维卷积（不是三维卷积）。三维卷积只在体数据（如某些医学影像）上才有意义。

术语警告：ML 里 depth、feature map 等词被滥用，含义随上下文变化——这是 ML 最让人困惑的地方，不是技术内容，而是不精确的措辞。

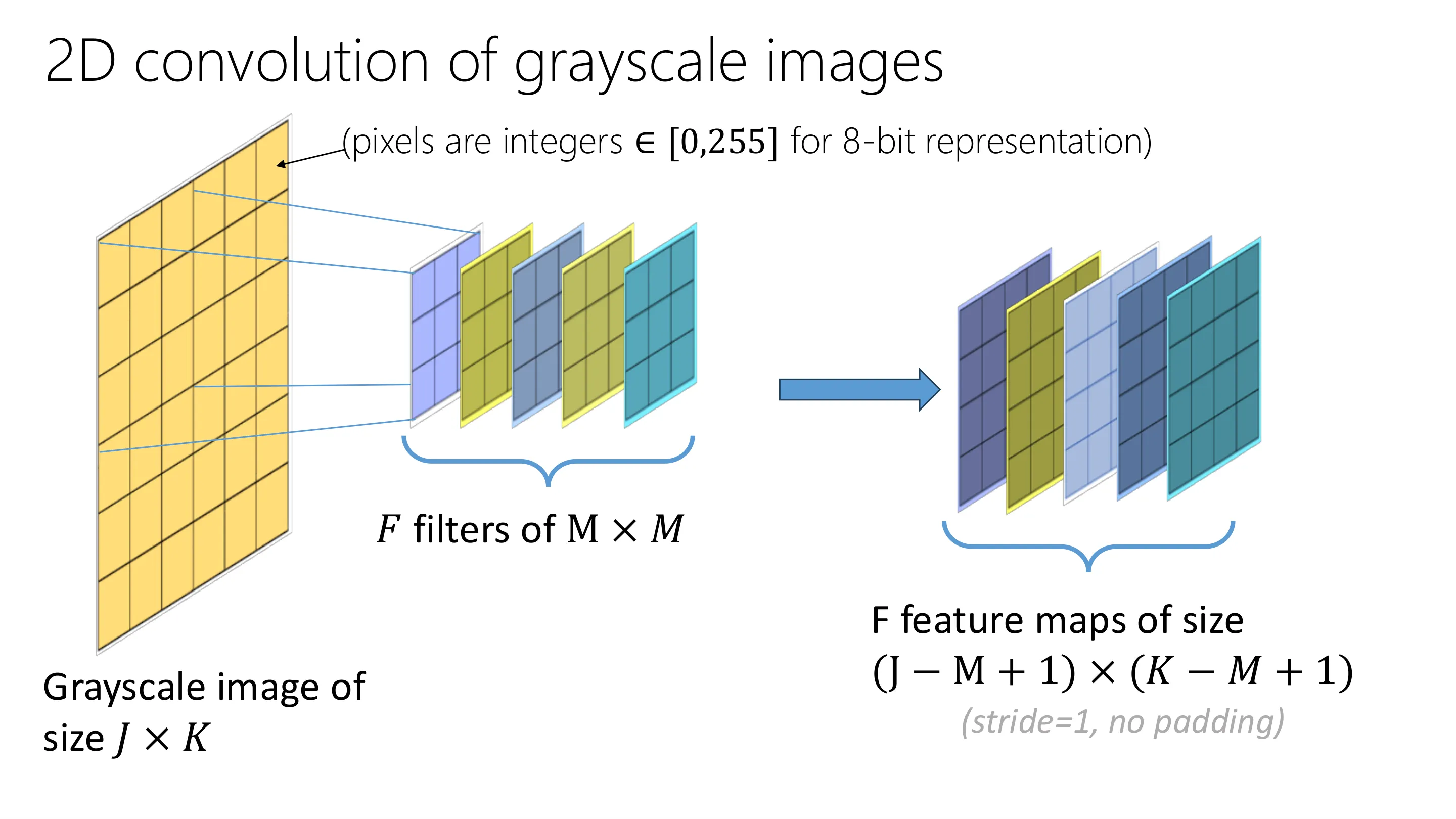

📷 $F$ 个 $M\times M$ 的滤波器
回到原视频 (00:12:30)

📷 一个尺寸为 …… 的图像
回到原视频 (00:13:43)

二、池化（Pooling）

(参考时间: 00:14)

CNN 不只是卷积层：典型结构是 conv (+ ReLU) → pooling 反复堆叠，最后 flatten 再接全连接层 / 分类头 / 回归头。可以把最后几层看成在学到的特征上做逻辑回归 / 线性回归。

池化做什么？

1. 逐步降维：经验上「慢慢降维」比「一下子变小」更好。池化按窗口（如 $2\times2$）汇总，也带 stride；
2. 局部不变性：max pooling 取窗口内最大值 ⇒ 只要特征（如「眼睛」）落在窗口内，稍微平移不影响输出。

机制：池化没有可学习参数，本质是取 max（max 本身是非线性）。

max vs average pooling：

• max：提供局部平移不变性，且引入非线性，最常用；
• average：线性操作，会丢失平移不变性，较少用。
• min pooling：可以，但通常 max 更好（除非在 max 前有非对称非线性，网络可通过翻转权重模拟 min——但中间的非线性会破坏这种对称）。

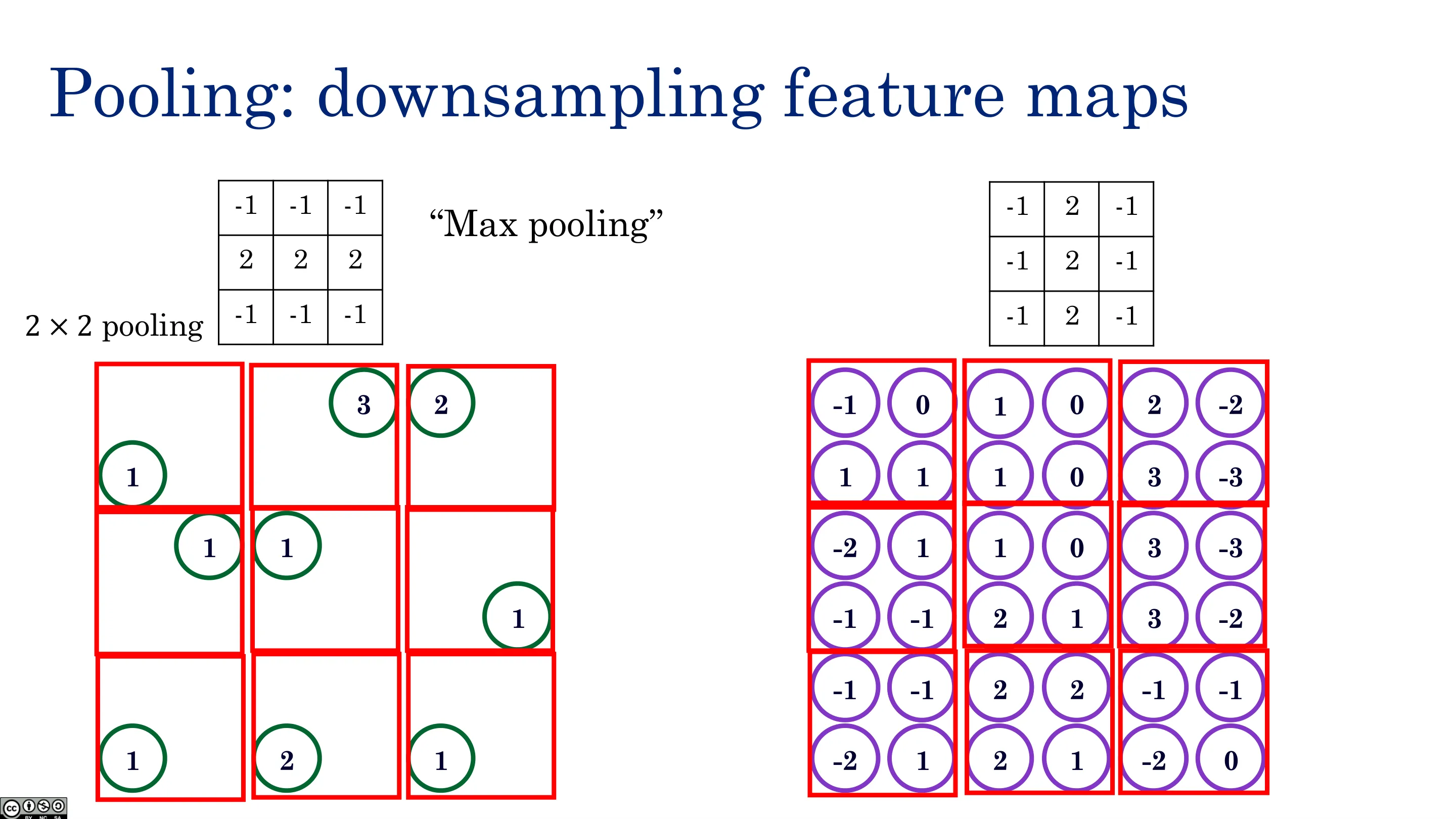

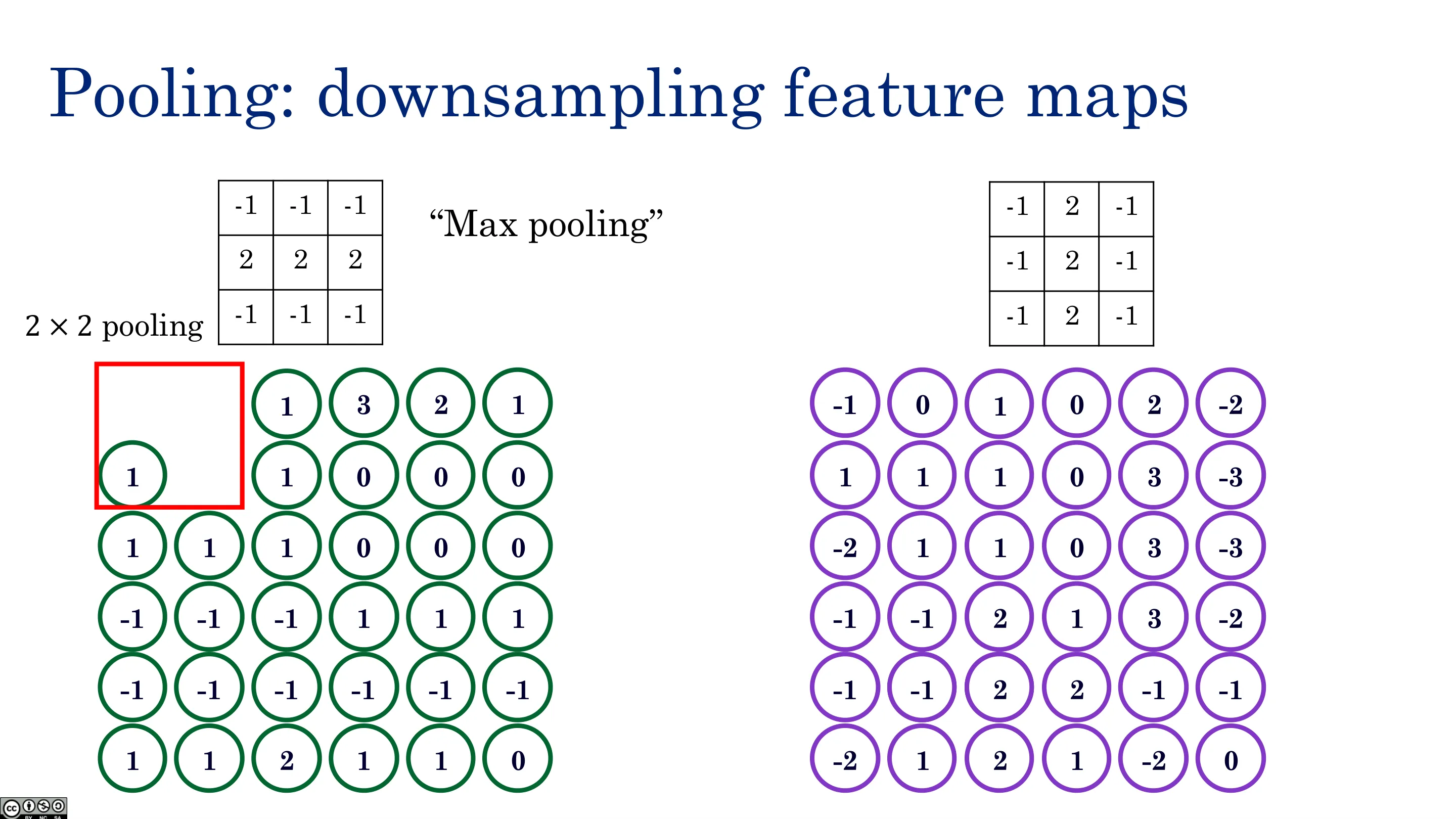

步骤示例：对两张特征图分别做 $2\times2$ max pooling，$4\to1$，特征图缩小为原来的 $1/4$；反复下来逐步降维。

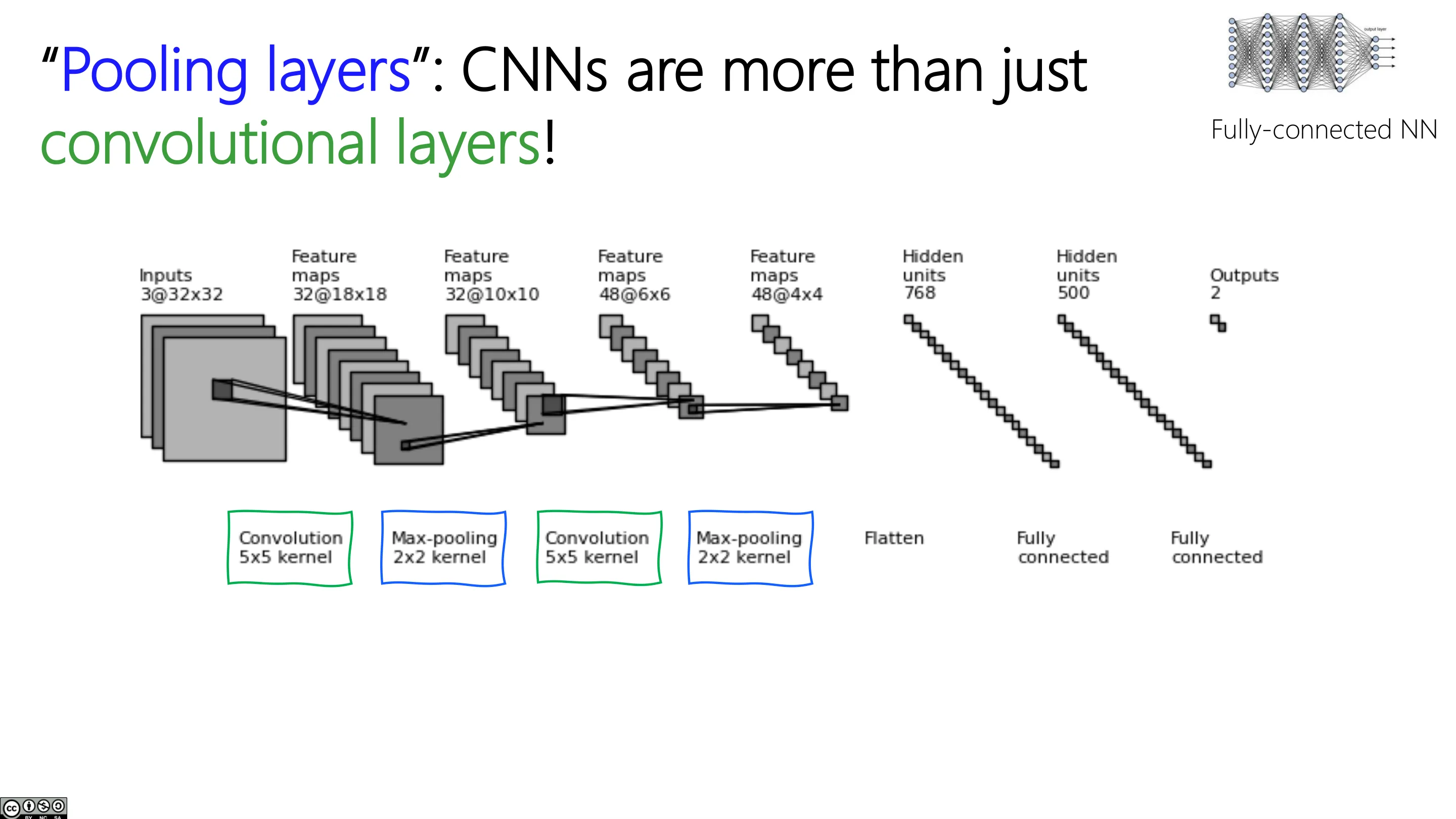

📷 「池化层」：CNN 不只是……
回到原视频 (00:14:56)

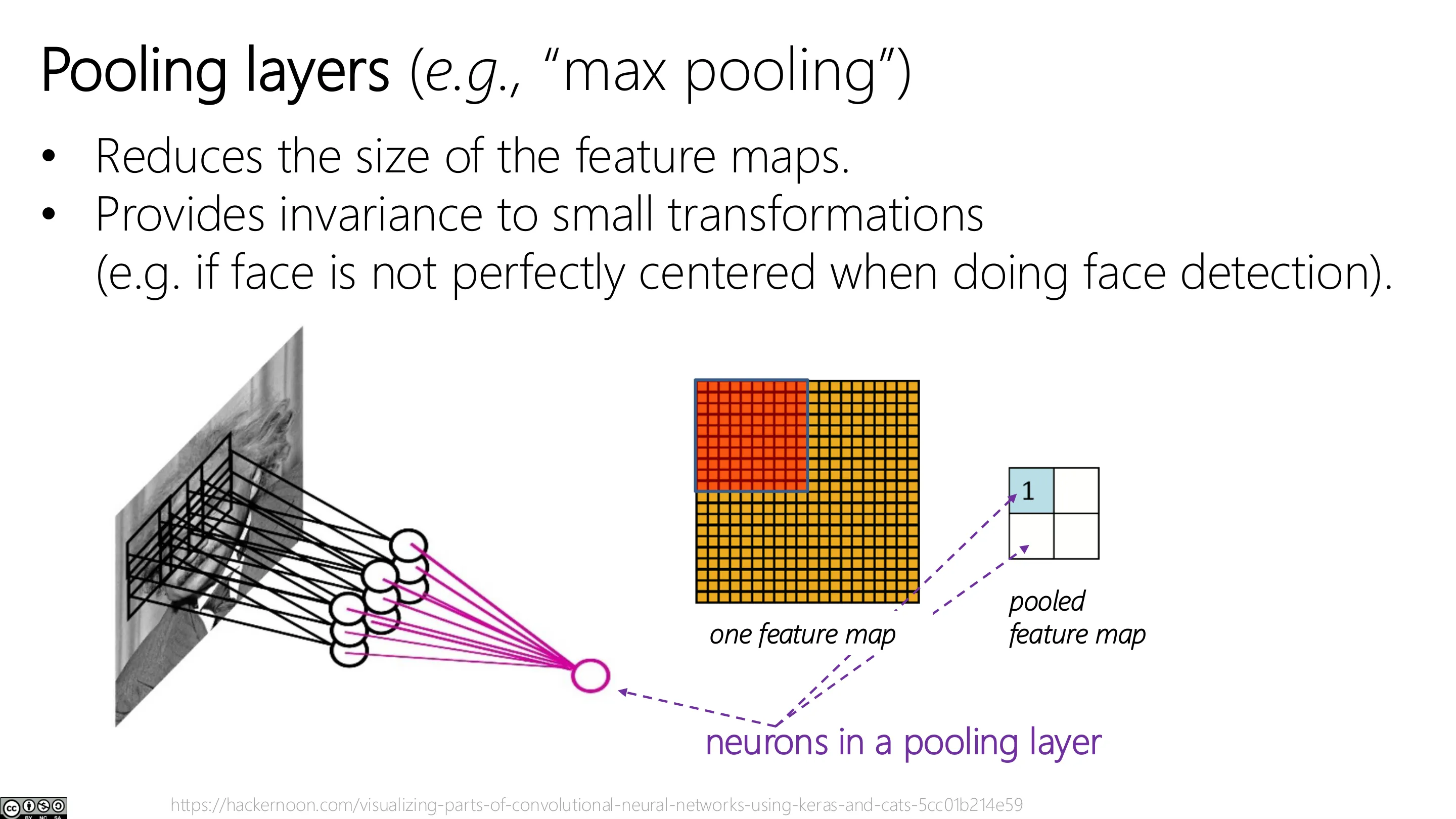

📷 减小特征图尺寸
回到原视频 (00:16:09)

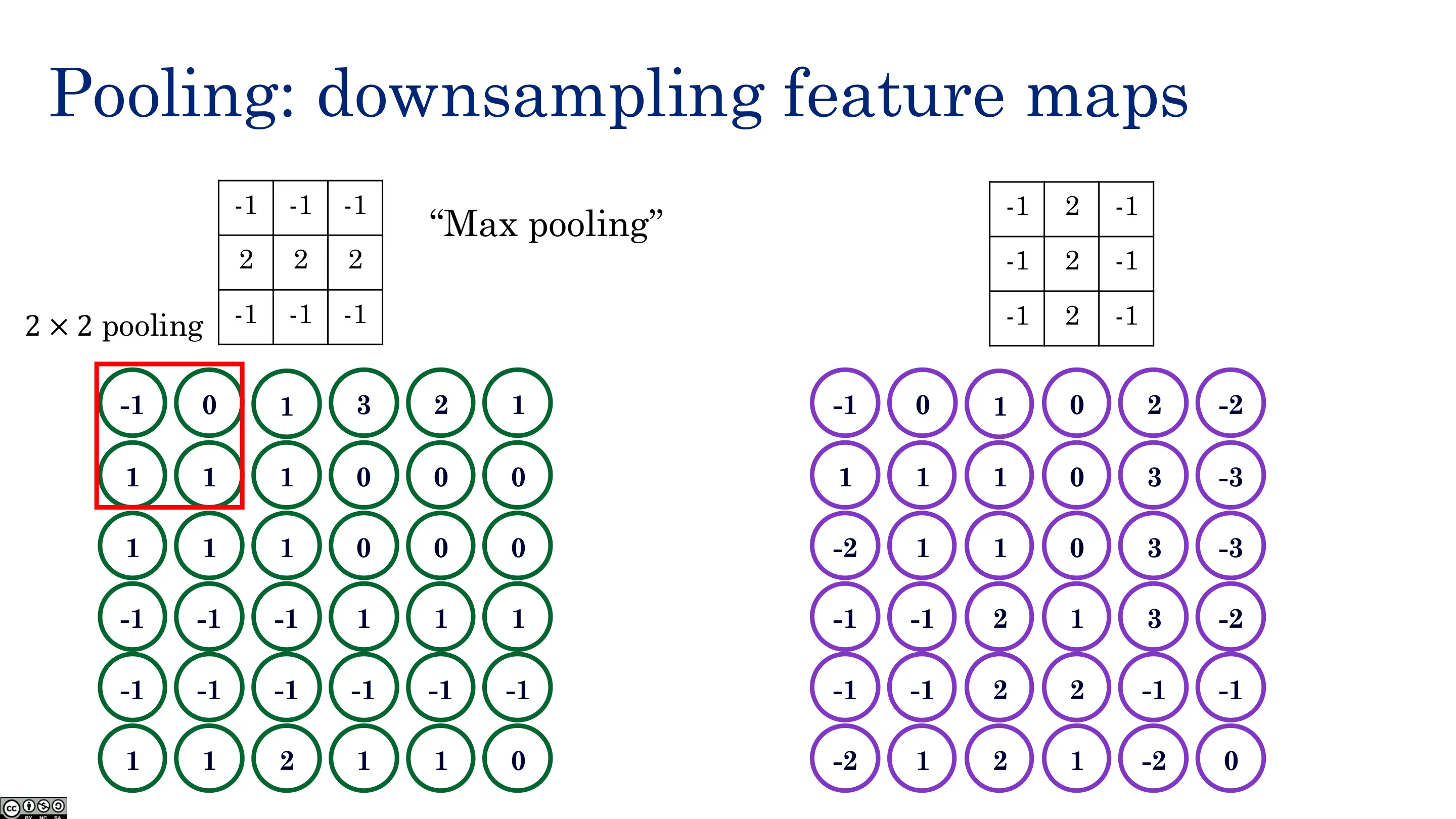

📷 池化：下采样特征图
回到原视频 (00:17:22)

📷 池化动画（帧 1）
回到原视频 (00:18:35)

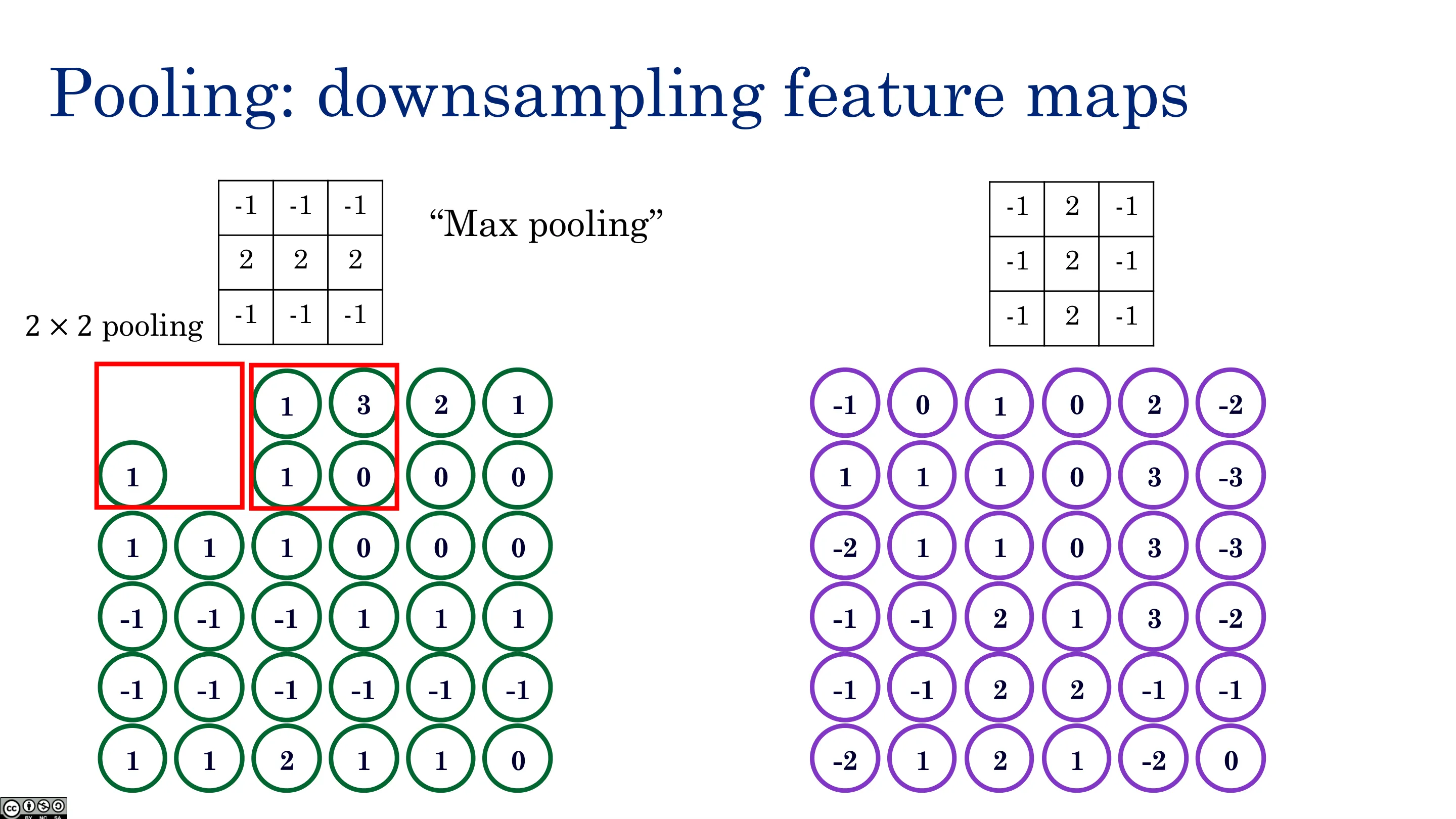

📷 池化动画（帧 2）
回到原视频 (00:19:48)

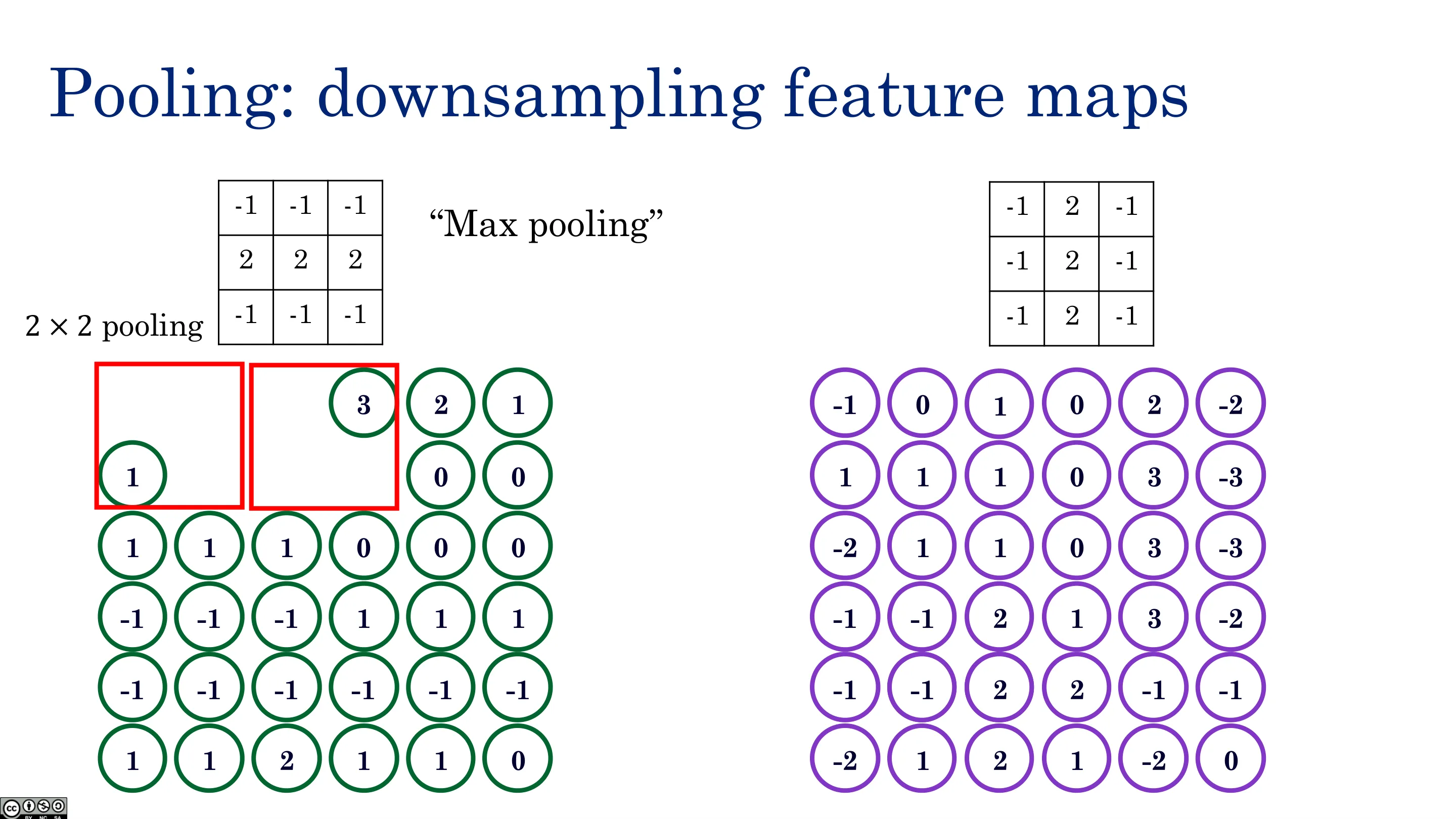

📷 池化动画（帧 3）
回到原视频 (00:21:01)

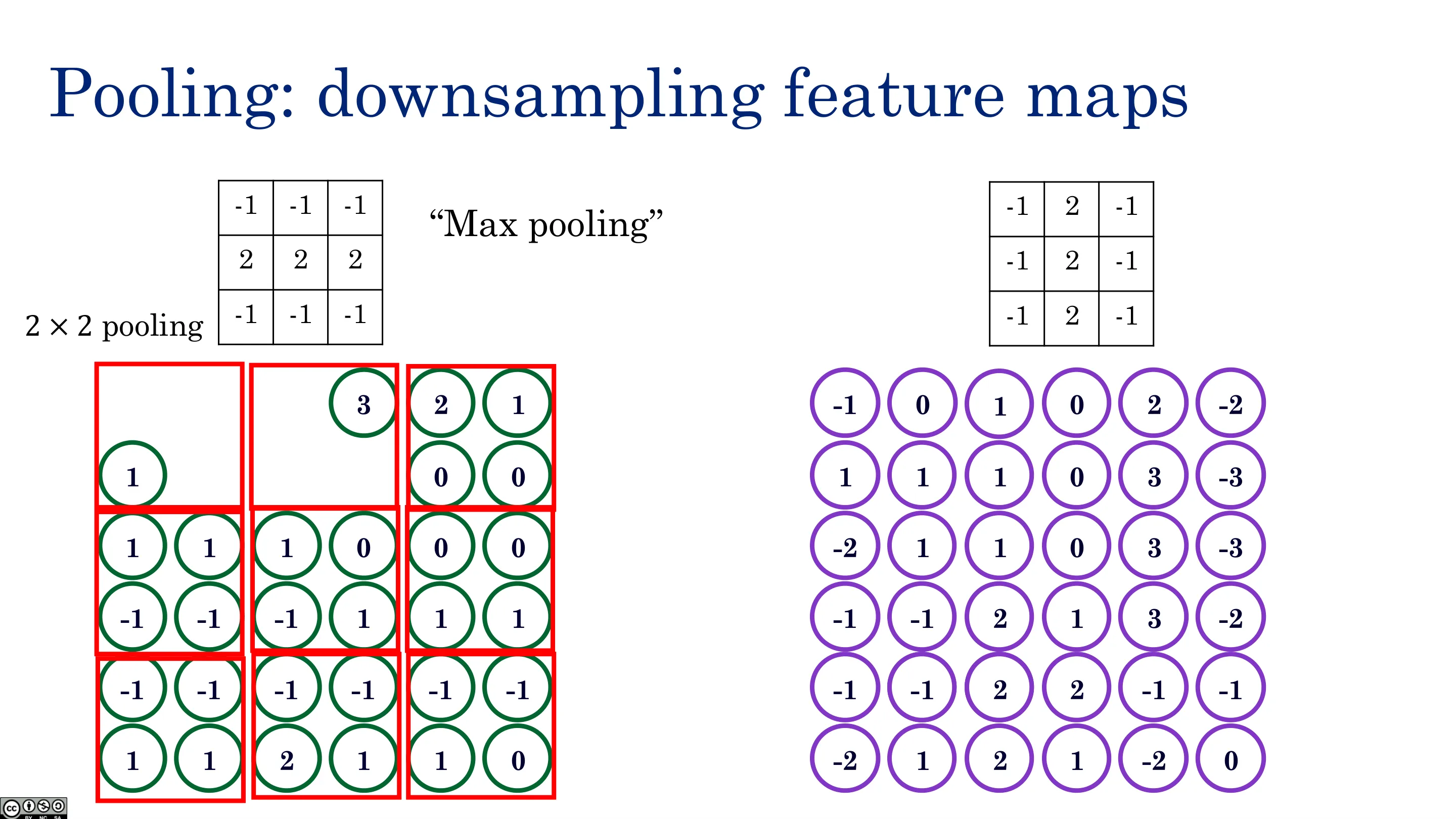

📷 池化动画（帧 4）
回到原视频 (00:22:14)

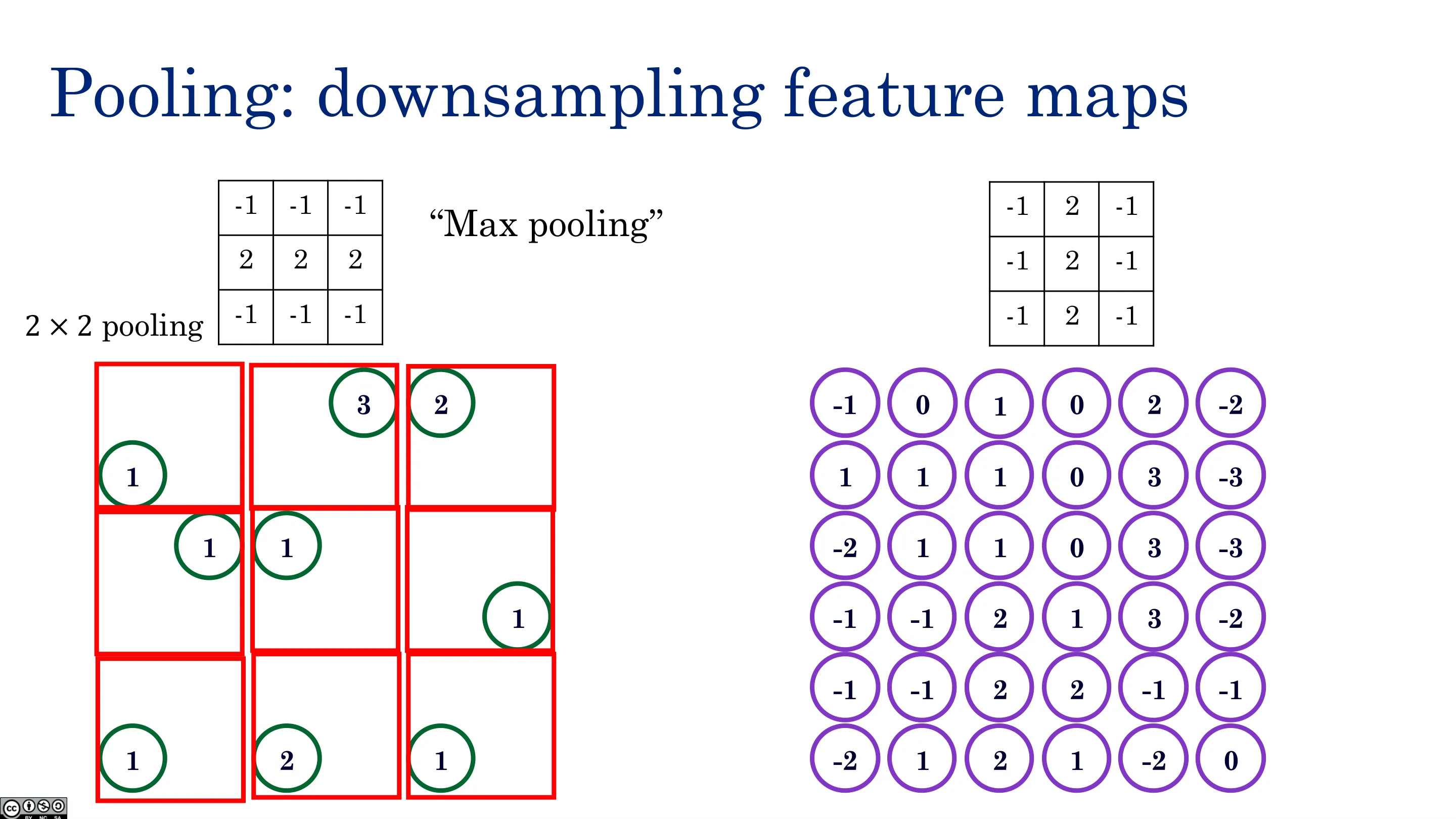

📷 池化动画（帧 5）
回到原视频 (00:23:27)

📷 池化动画（帧 6）
回到原视频 (00:24:40)

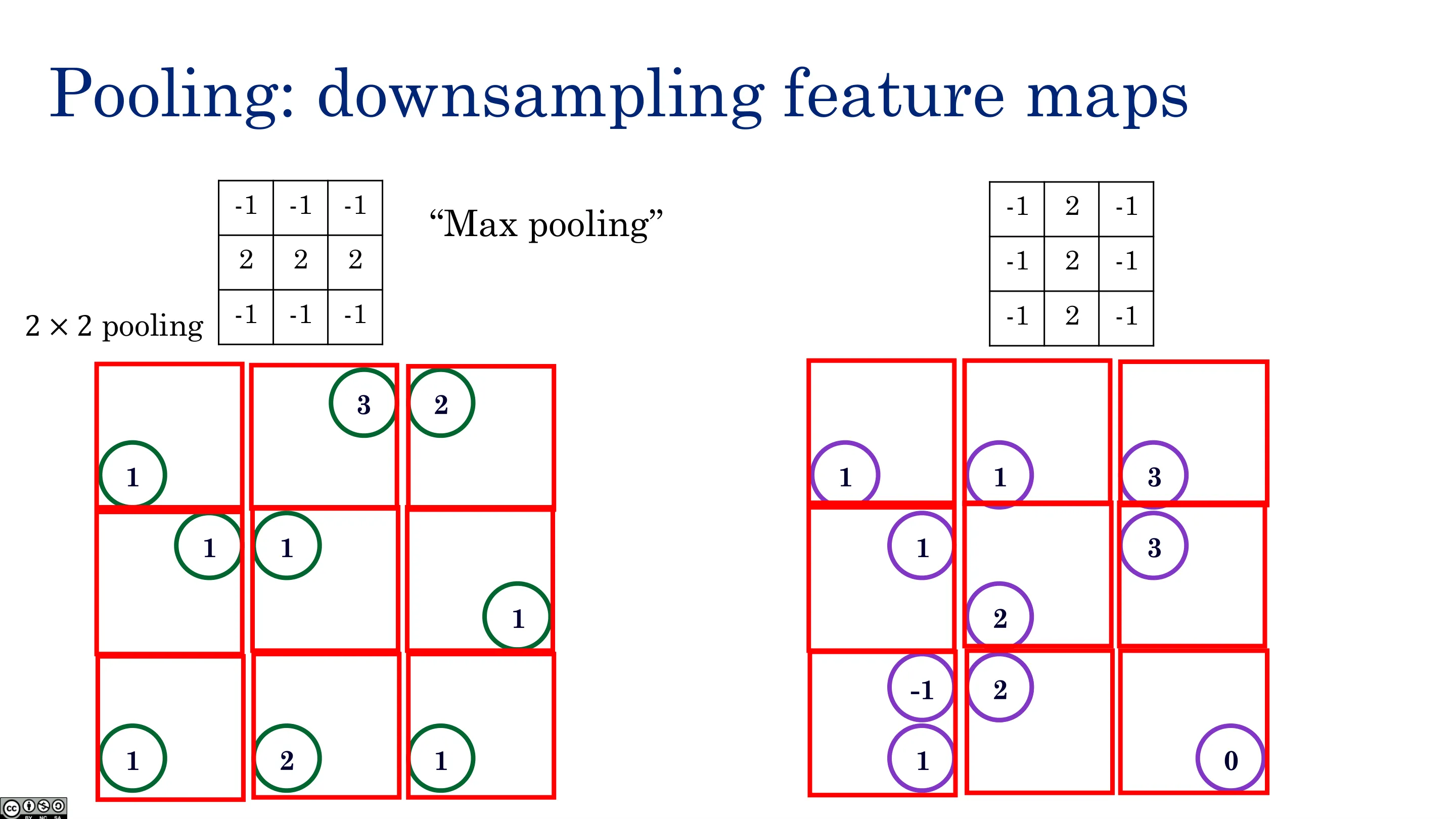

📷 池化动画（帧 7）
回到原视频 (00:25:53)

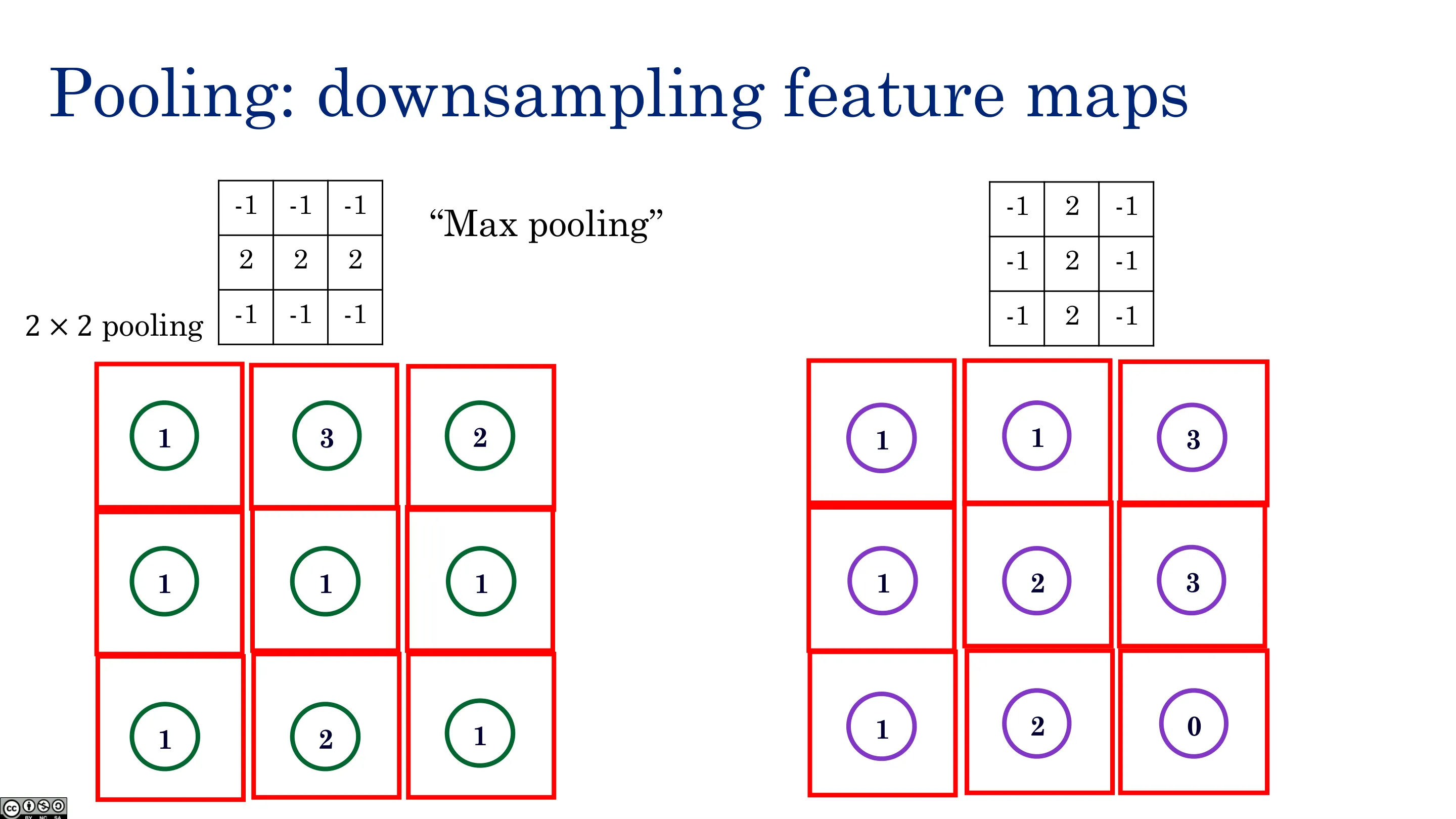

📷 池化动画（帧 8）
回到原视频 (00:27:06)

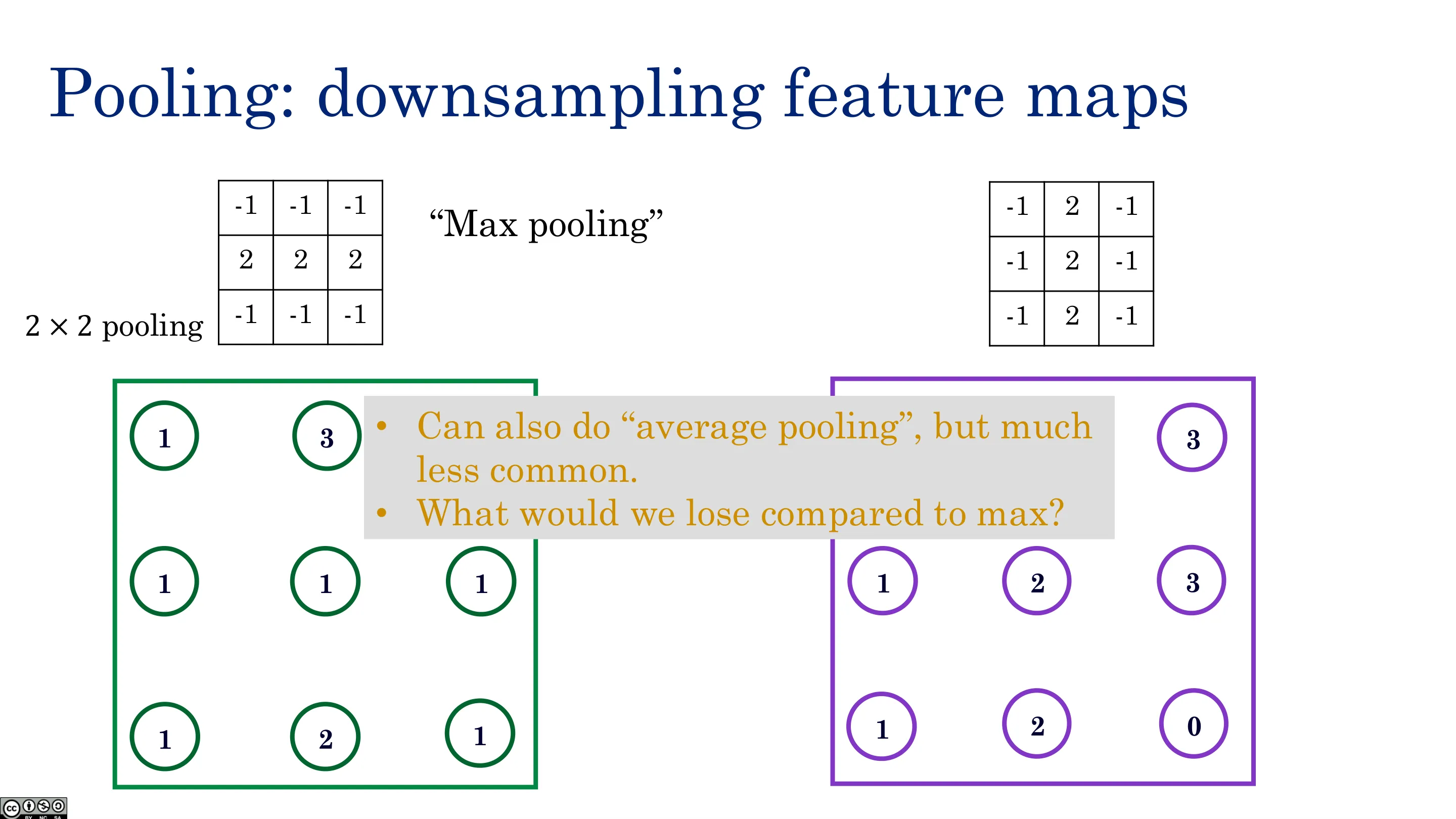

📷 池化动画（帧 9）
回到原视频 (00:28:19)

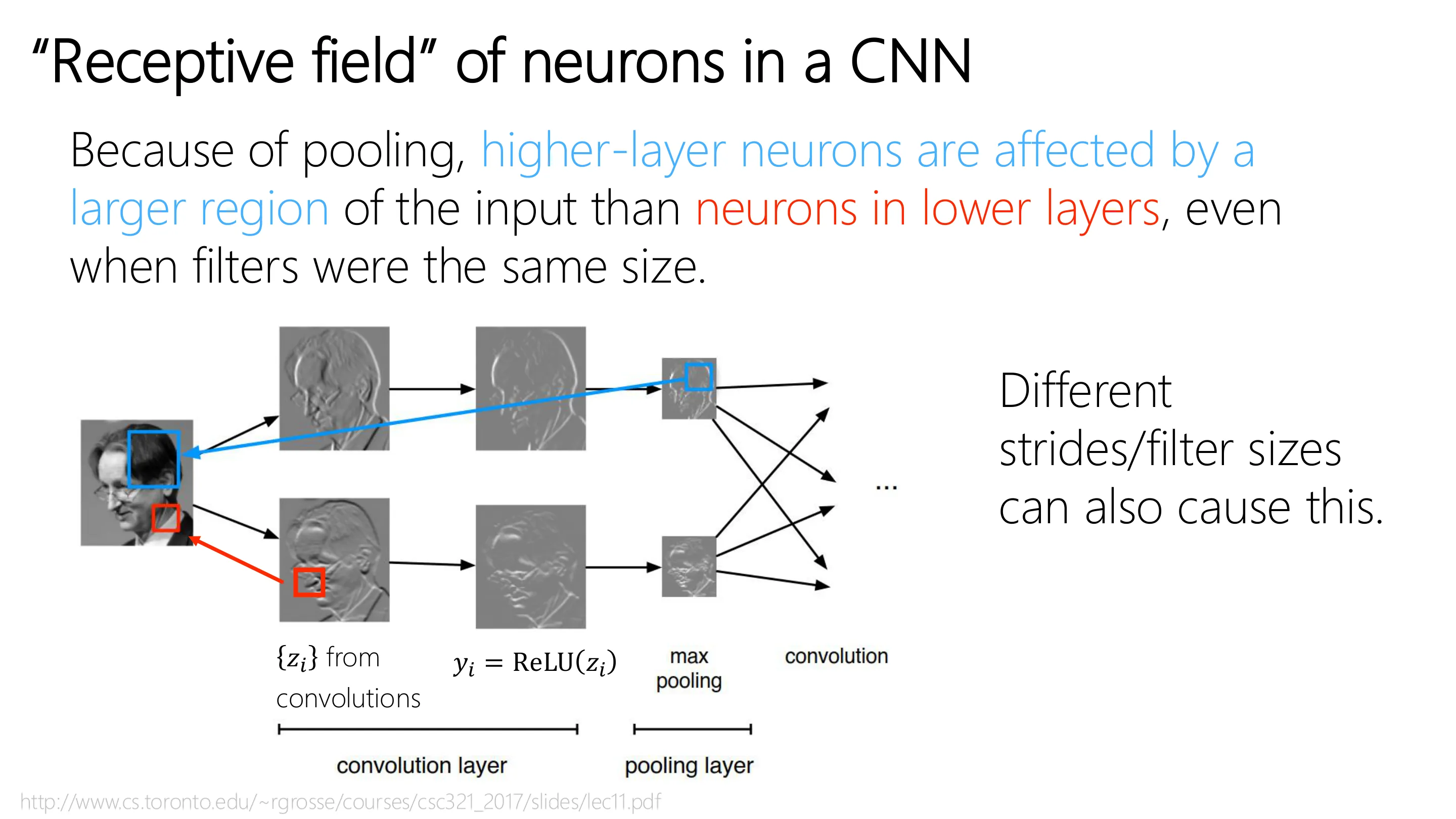

2.1 感受野（receptive field）

高层的一个神经元受原图很大一片区域影响——因为卷积 + 池化不断把信息汇聚。这叫感受野：这个神经元的输出依赖原图哪一片。层层向上，感受野越来越大，最终分类节点的感受野 = 整幅图。这正是层次化特征（边缘 → 眼睛/鼻子 → 脸）自然涌现的原因。

一个重要的术语澄清：「神经元」通常包含激活函数之后的输出；卷积层 = 卷积 + 逐点非线性（ReLU）；其输入（未过激活）叫预激活，过了激活的才是特征图。

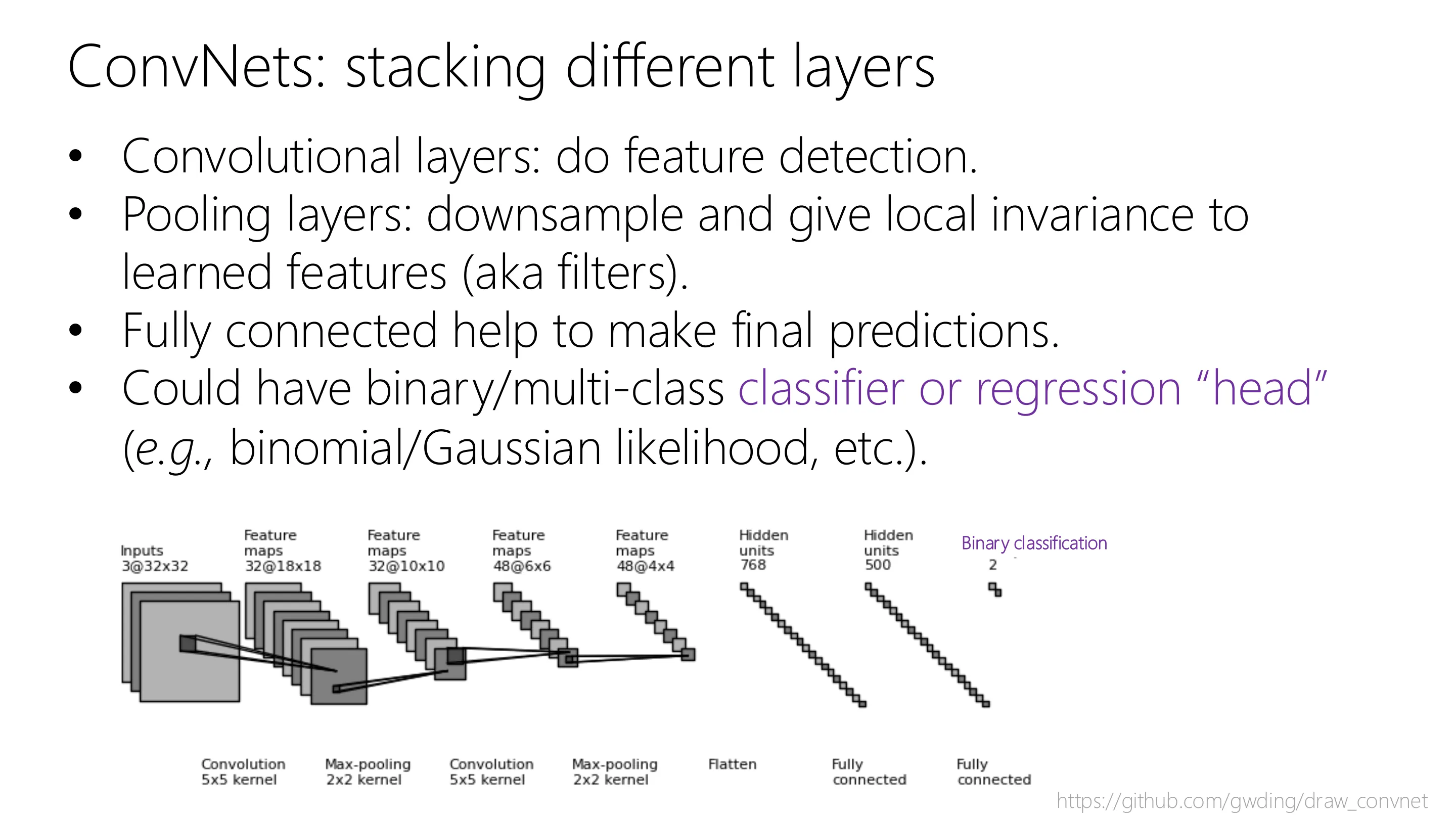

📷 ConvNets：堆叠不同的层
回到原视频 (00:29:32)

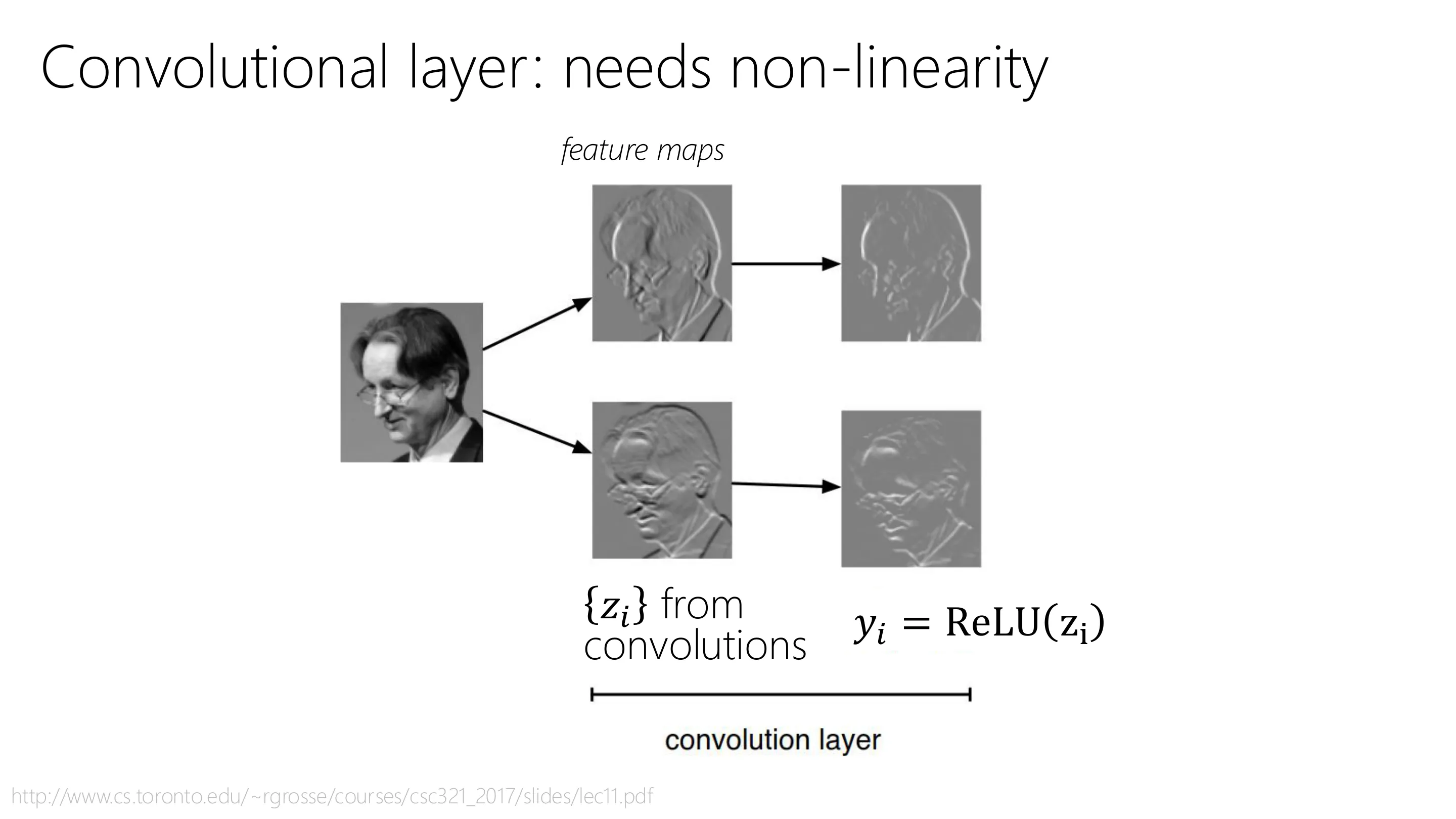

📷 卷积层需要非线性
回到原视频 (00:30:45)

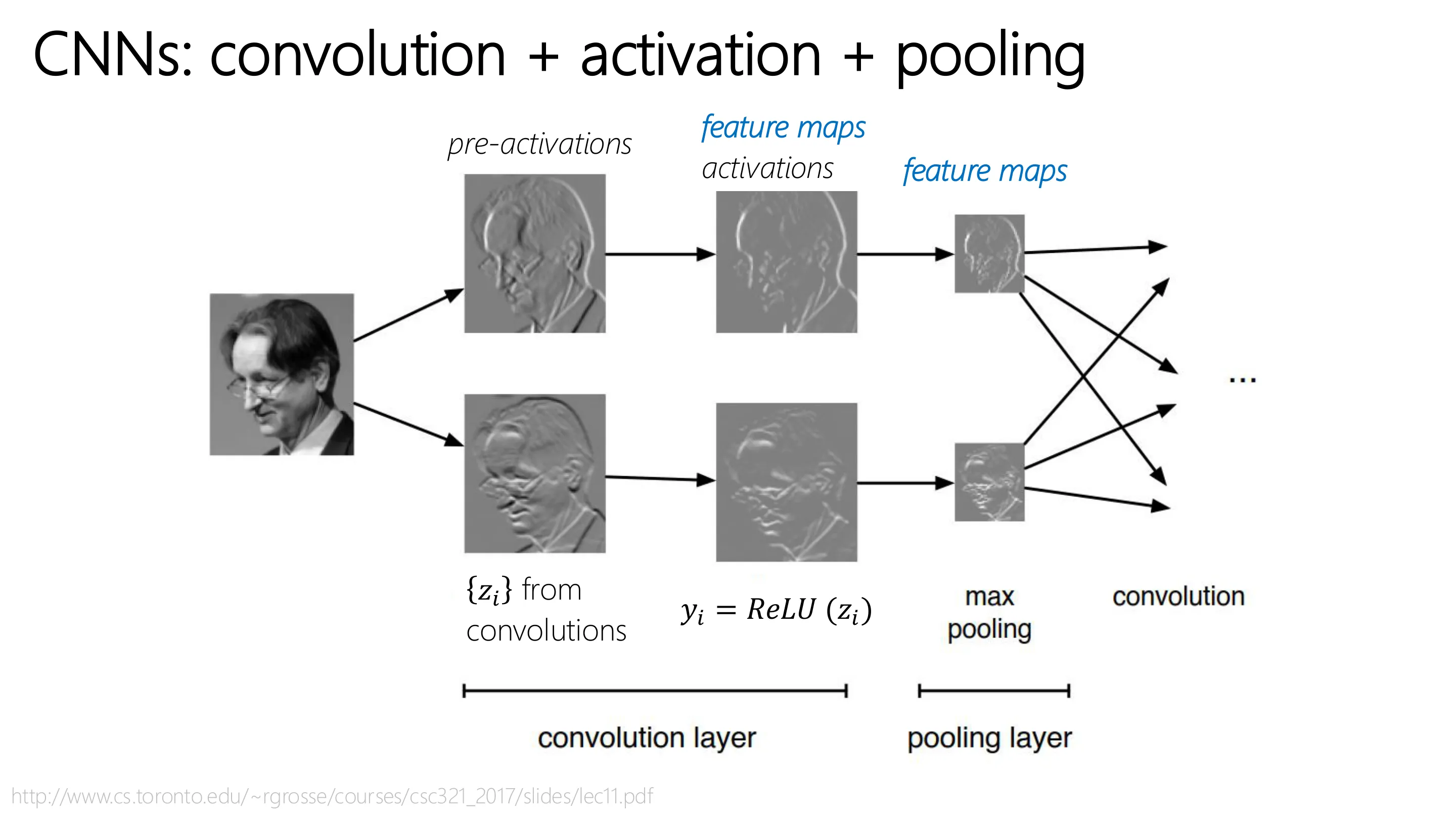

📷 $y_i=\mathrm{ReLU}(z_i)$
回到原视频 (00:31:58)

📷 （引文）
回到原视频 (00:33:11)

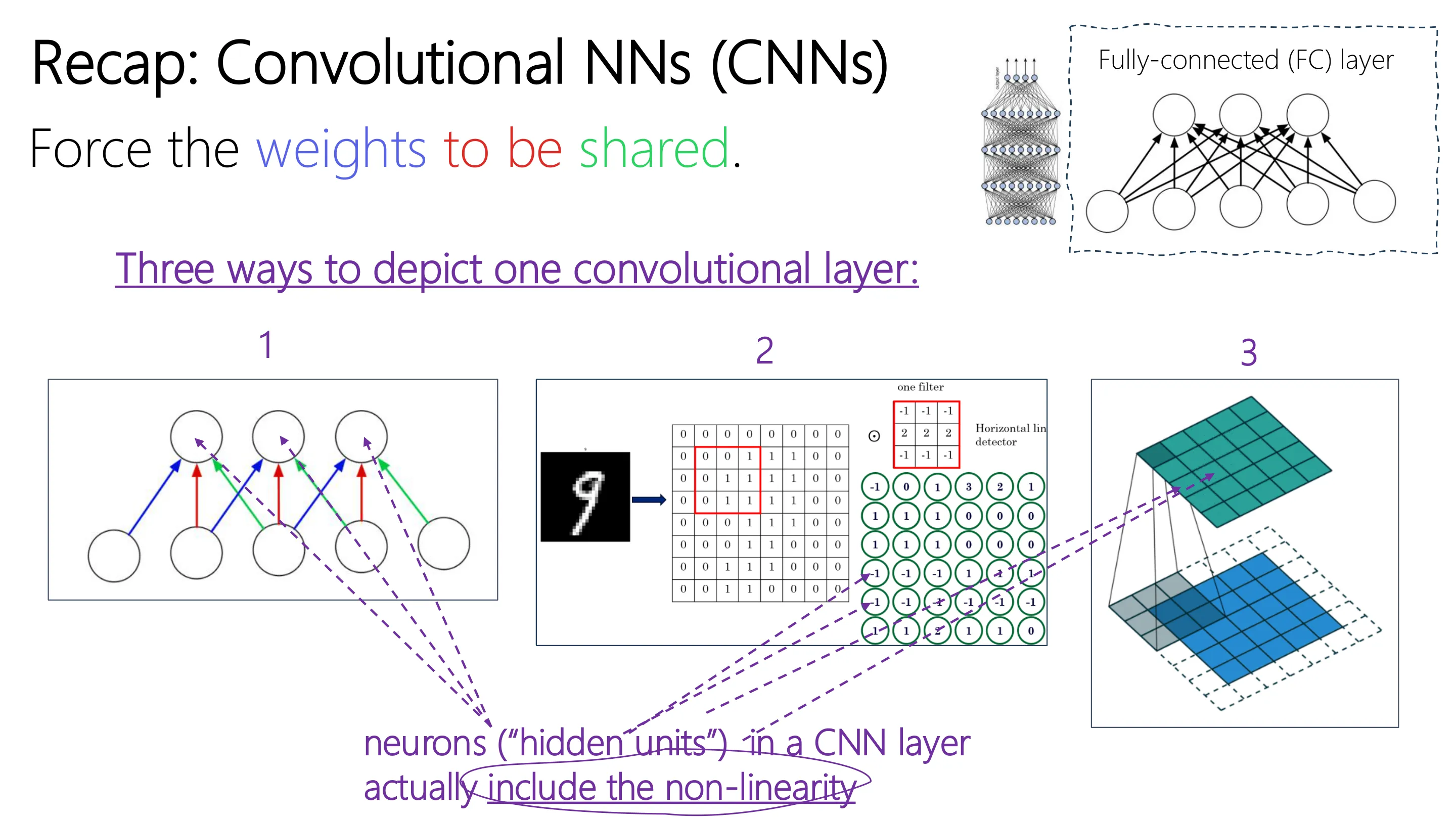

📷 强制权重共享
回到原视频 (00:34:24)

三、训练 CNN

(参考时间: 00:35)

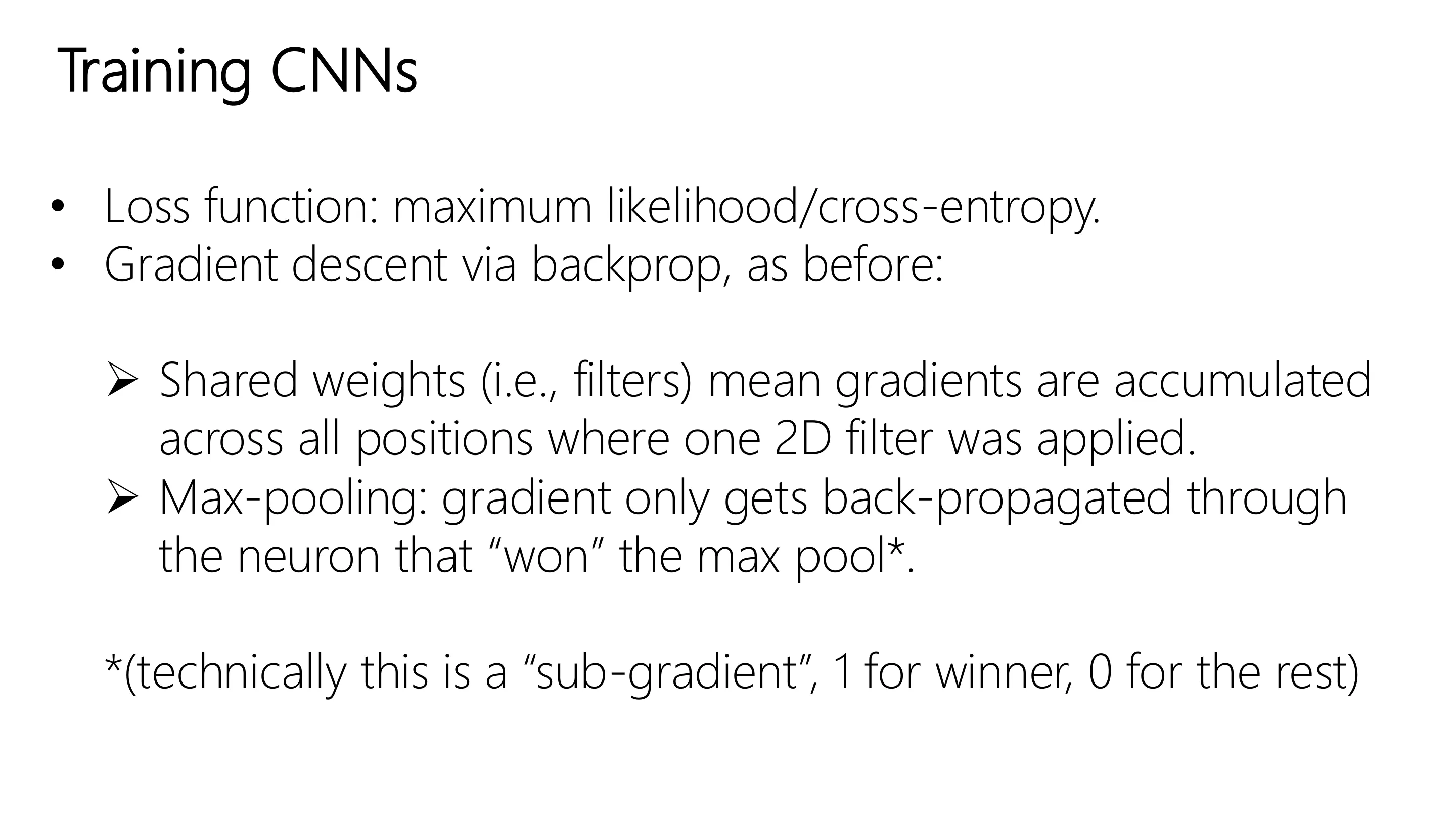

目标：最大化似然（实际常叫「最小化交叉熵」），用梯度下降 + 反向传播。几乎不需要特别技巧，两个例外：

1. 权重共享：同一个滤波器反复使用 ⇒ 对它的梯度要累加它在每个位置产生的贡献（一个滤波器在一张图里有很多「样本」）。实现上「转一下曲柄」基本就自动搞定。

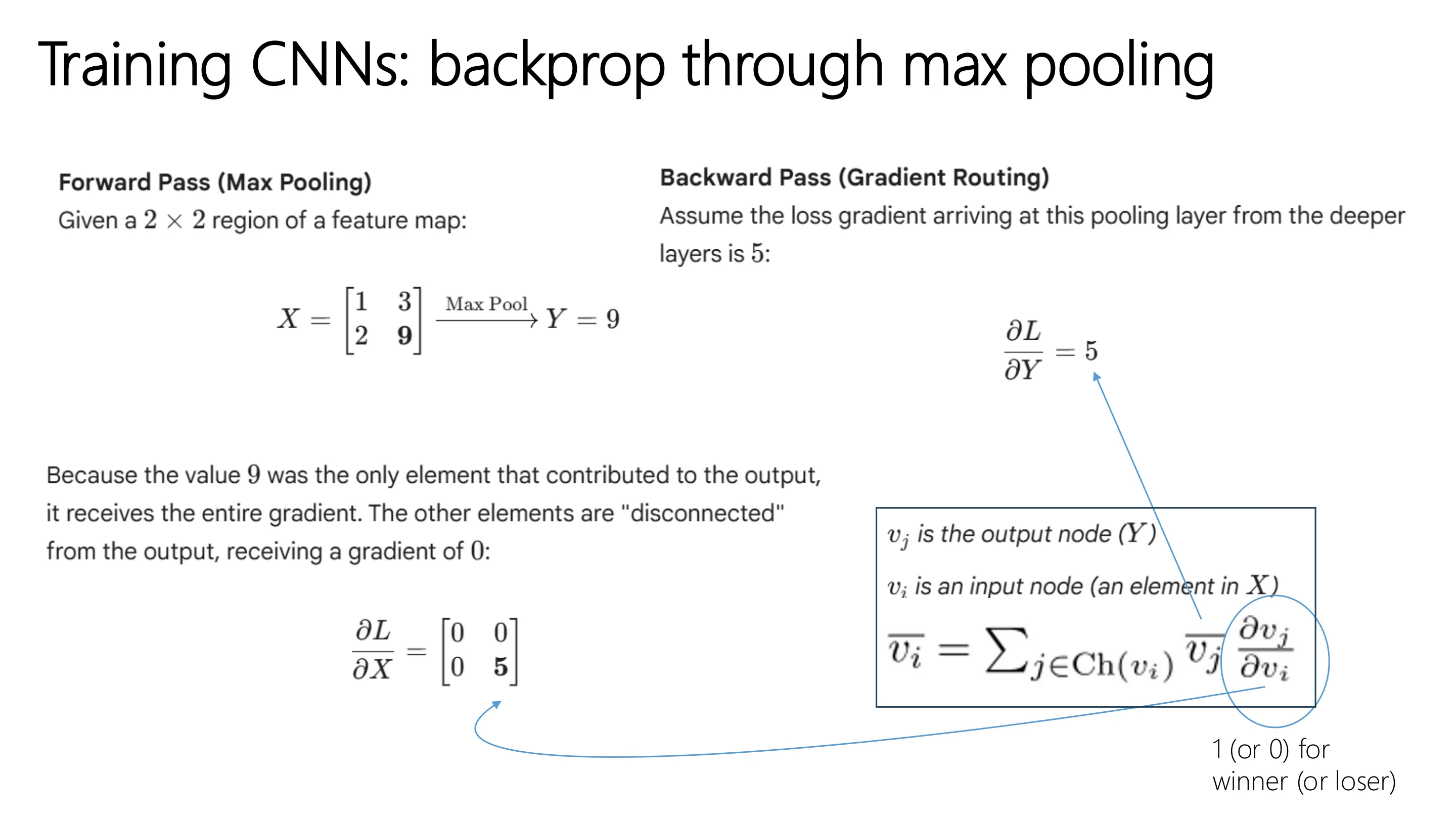

2. 过 max pooling 的反向传播：用次梯度——梯度只回传给「赢家」（取到 max 的那个位置），其余位置梯度为 0。PyTorch 会自动这样做。

架构怎么选？ 多少层、核多大、stride、全连接/池化方式……没有正确答案。由于深网太大，通常不做交叉验证，而是只切一次 train/val/test。

迁移学习 / 重用一个预训练模型：冻结前面所有层，只换一个分类头。这相当于固定的基展开——复用第一个任务学到的特征；学习快，因为只需训练最后几层（反传也省了）。

📷 训练 CNN
回到原视频 (00:35:37)

📷 过 max pooling 的反向传播
回到原视频 (00:36:50)

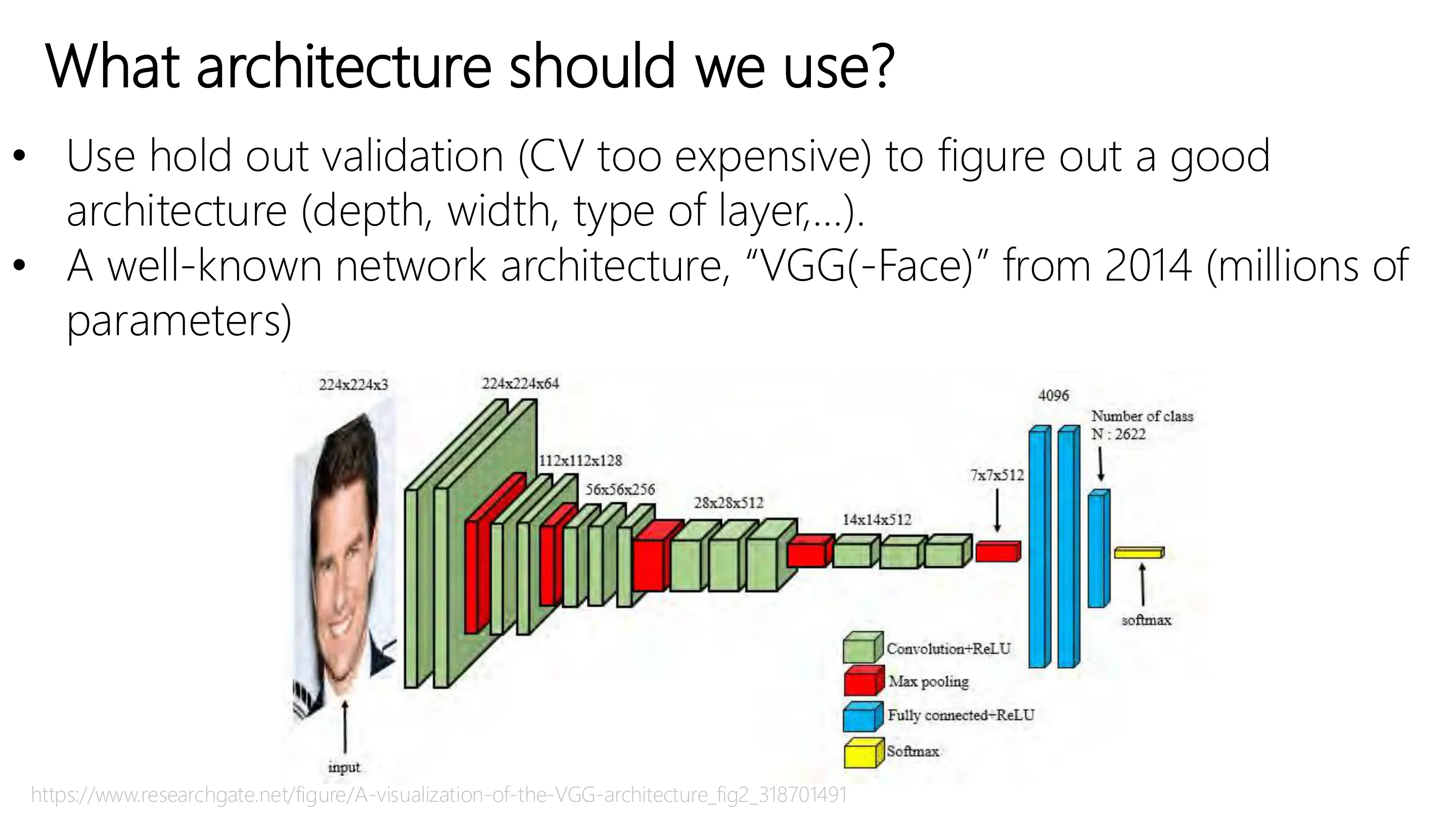

📷 我们应该用什么架构？
回到原视频 (00:38:03)

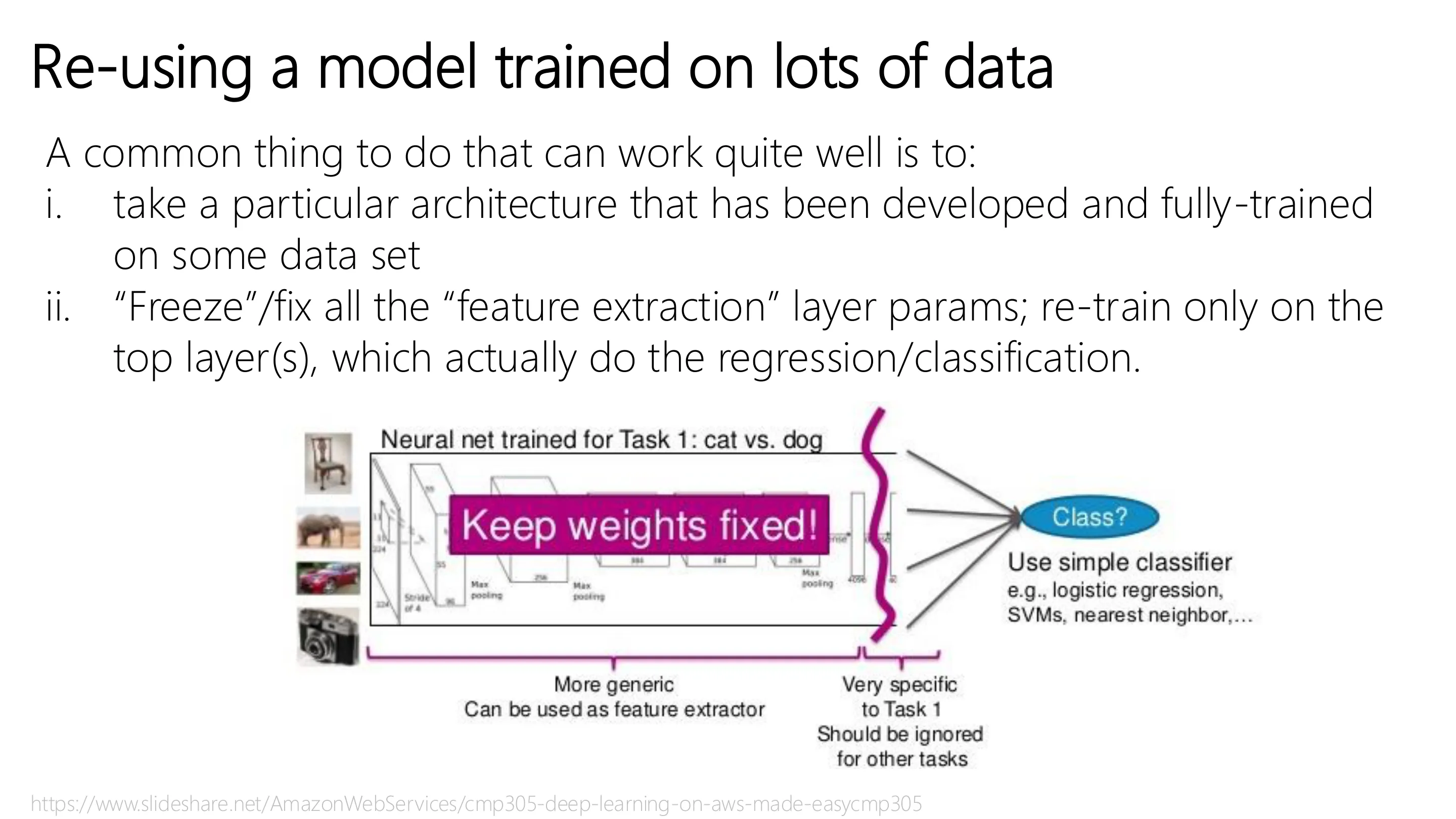

📷 重用一个在大数据上训练好的模型
回到原视频 (00:39:16)

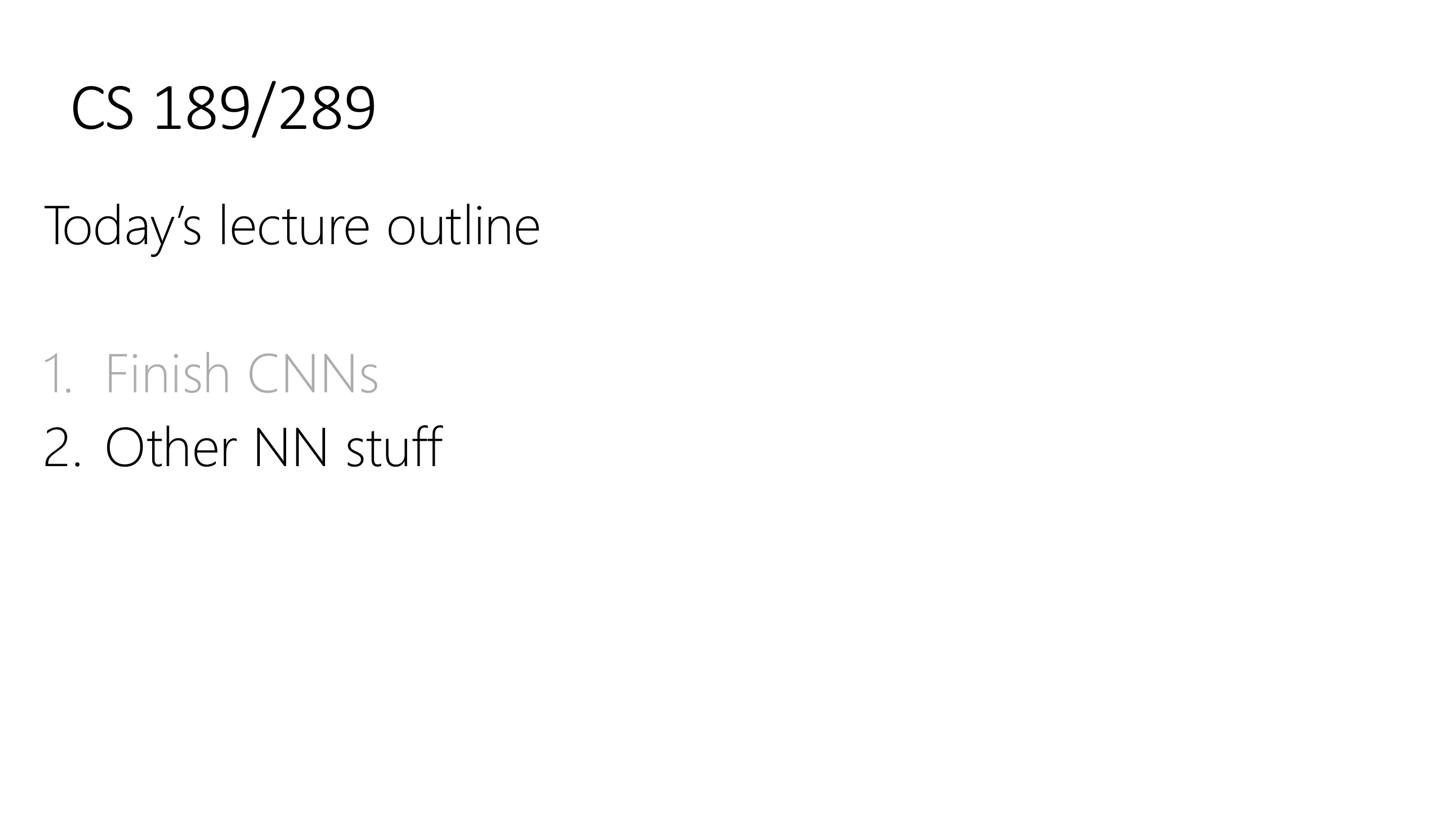

📷 CS 189/289
回到原视频 (00:40:29)

四、学习曲线、早停与正则化

(参考时间: 00:46)

学习曲线：同时追踪训练误差和验证误差。训练误差会一直下降，但验证误差（未参与梯度下降的新数据）几乎必然在某个点回升——那就是过拟合。于是在验证误差开始上升前停下，用验证集决定何时停。

早停 = 一种正则化（讲师调侃这是「土拨鼠之日」：他读博时大家觉得早停老土，现在大模型反倒都这么做）。因为：

• 参数初始化为接近 0，梯度下降让它们远离 0；
• 训练到收敛 ⇒ 权重走得远；早停 ⇒ 权重保留在较小的幅值；
• 这相当于一种 L2 式正则（「weight decay」）。

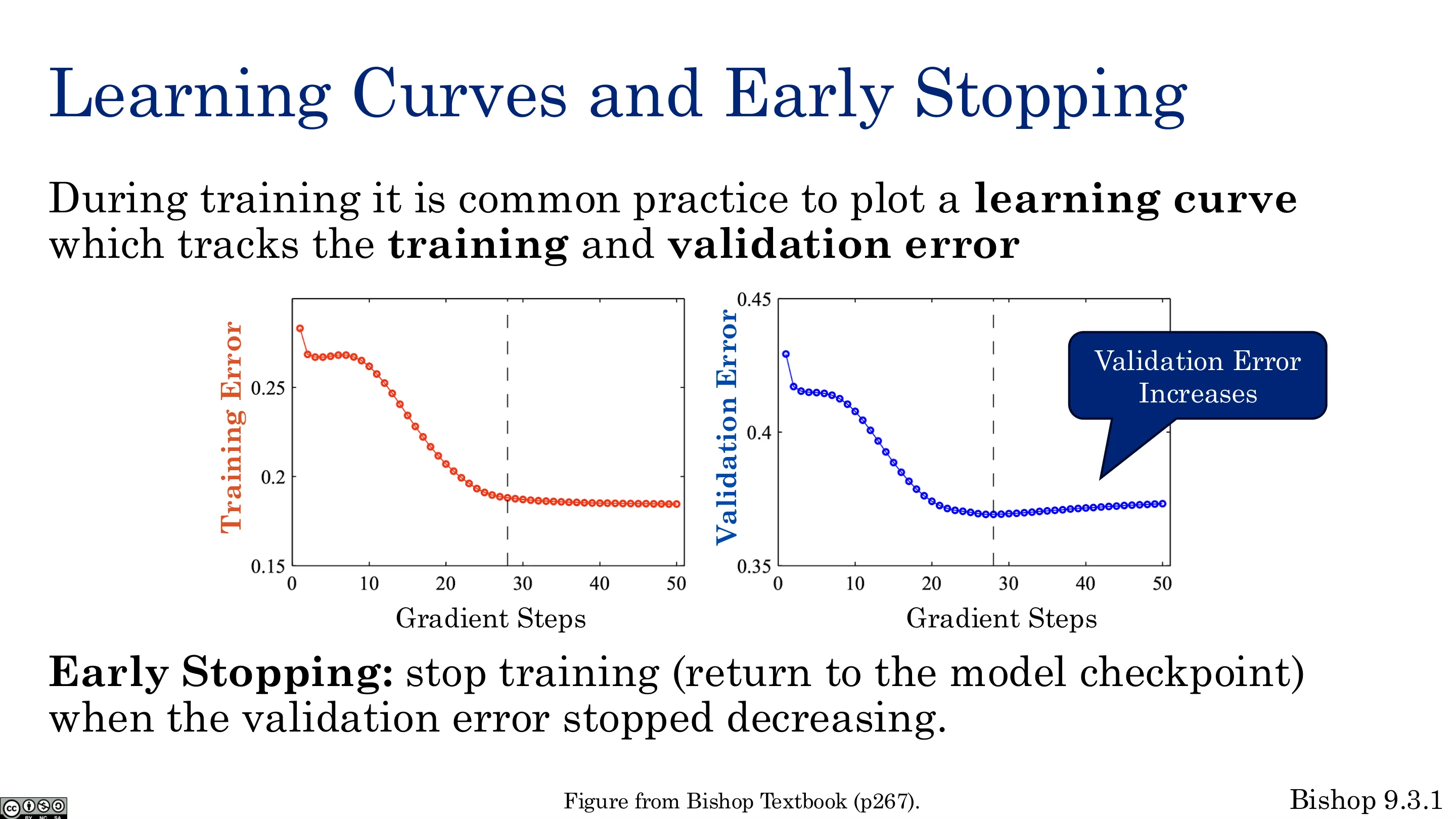

📷 学习曲线与早停
回到原视频 (00:41:42)

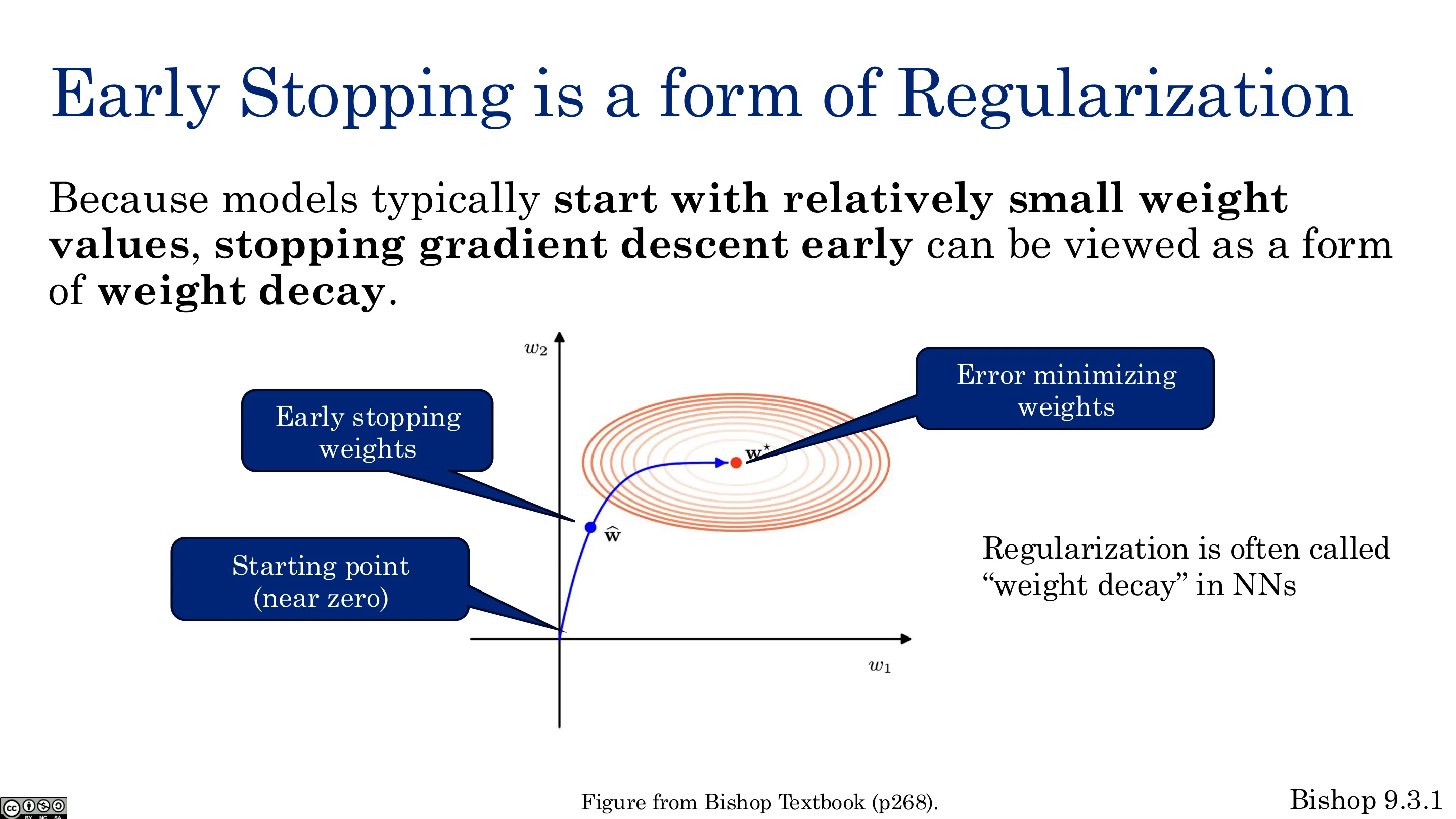

📷 早停是一种正则化
回到原视频 (00:42:55)

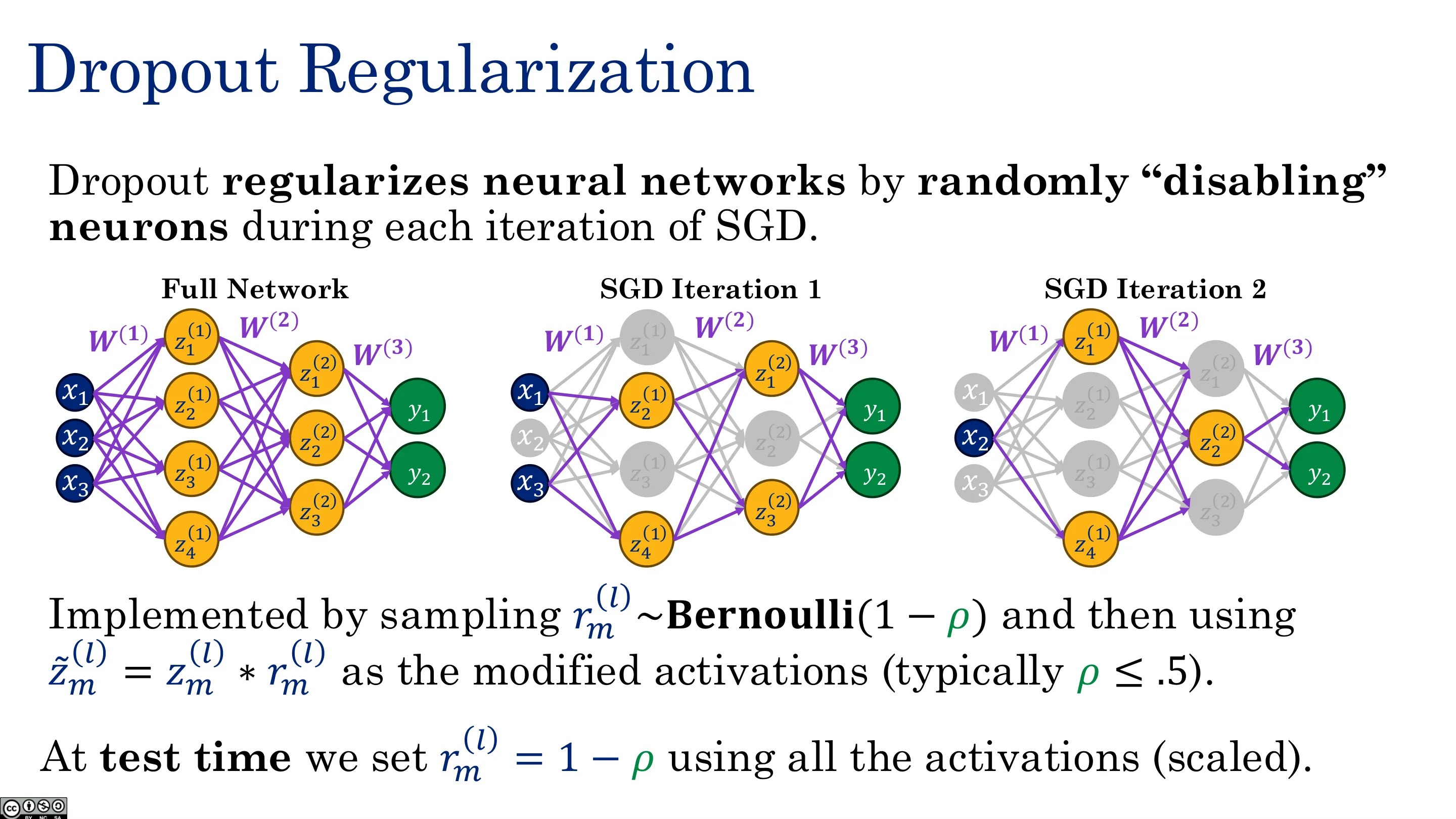

Dropout 正则化：每次迭代（mini-batch）按 Bernoulli 概率随机「丢弃」一部分神经元/参数，迫使网络具备冗余/平滑，从而控制复杂度、抑制拟合噪声。每次迭代丢的是不同的一组（否则只是换了个怪架构）。测试时用上所有权重，但按丢弃比例相应下调以保持尺度。

• 一个进阶视角：测试时也做多次 dropout、再平均预测，可给出贝叶斯解释——但这是「先有启发式、后补理论」。

📷 Dropout 正则化
回到原视频 (00:44:08)

五、偏差-方差与双下降

(参考时间: 00:53)

经典图像（复习）：横轴是模型复杂度，测试误差 = 偏差² + 方差 + 不可约噪声；简单模型高偏差、复杂模型高方差，中间有个甜点。注意：这只在简单线性模型上能精确计算；深网无法计算这一分解。

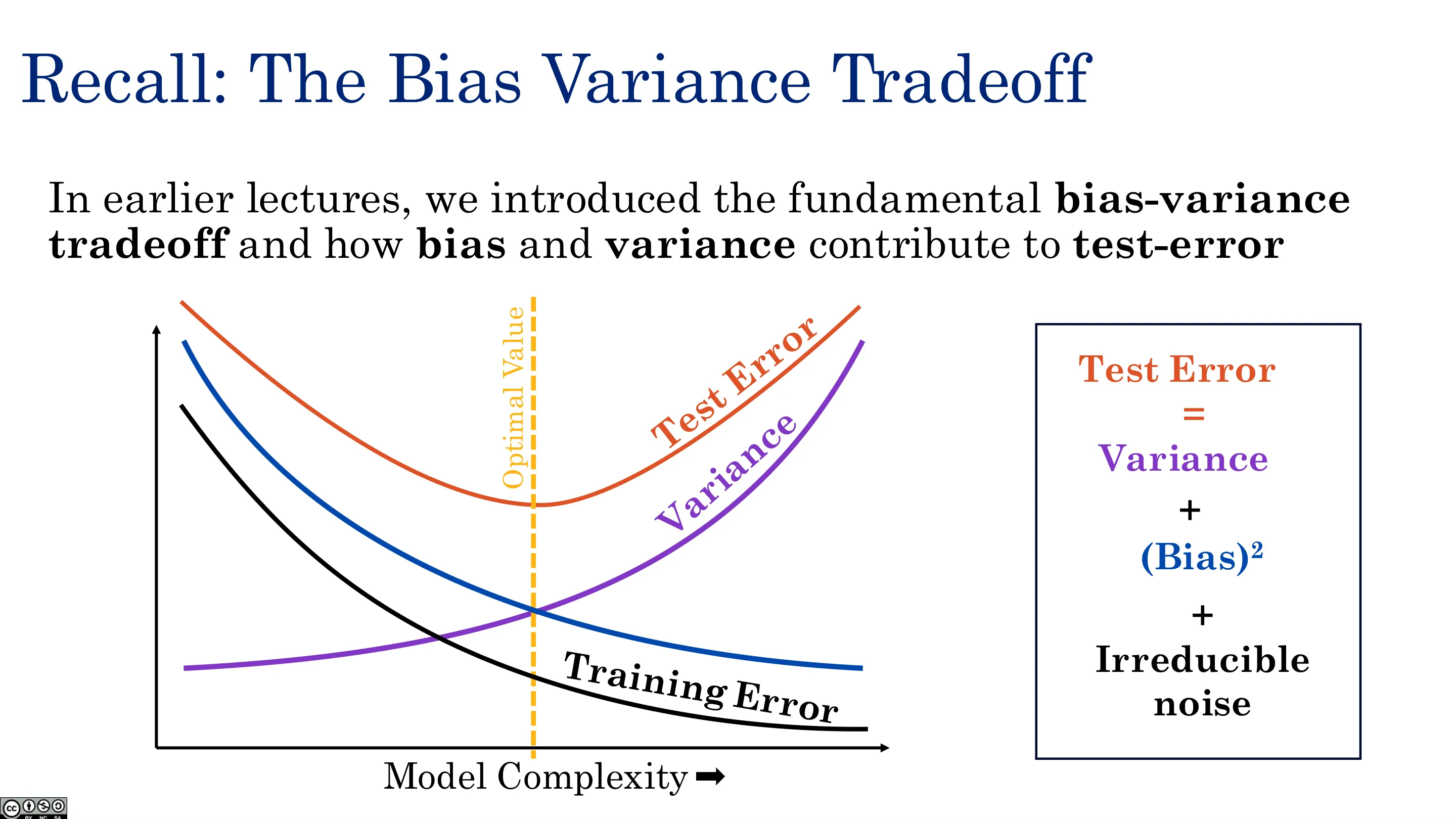

📷 回顾：偏差-方差权衡
回到原视频 (00:45:21)

现代发现——双下降（double descent）：把模型复杂度继续推高，测试误差再次下降，形成第二个谷（比经典甜点还低）：

1. 经典区域（欠参数化）→ 测试误差下降；
2. 在插值阈值（interpolation threshold）处，训练误差首次降到 0，此时测试误差达到峰值；
3. 继续增大模型（过参数化）→ 测试误差再次下降，往往低于经典甜点。

「插值阈值」这个词与统计里的插值毫无关系：它指训练误差首次到 0 的复杂度点。

直觉：刚到阈值时，模型只有近乎唯一的一组参数能零训练误差，几乎必然拟合噪声；继续加参数给出更多「呼吸空间」，零训练误差有很多种解，而 SGD（本身是带噪声的随机游走）倾向于找到泛化更好的解——即自正则化。前提是正则化不能太强（否则进不了第二区域）。

实践：Scheffe 例（ResNet 宽度扫描）确实观察到双下降；大模型（GPT 等）正处在「第二区域」，这解释了「越大越好」的军备竞赛。此外，对足够大的模型，早停可能反而降低泛化。

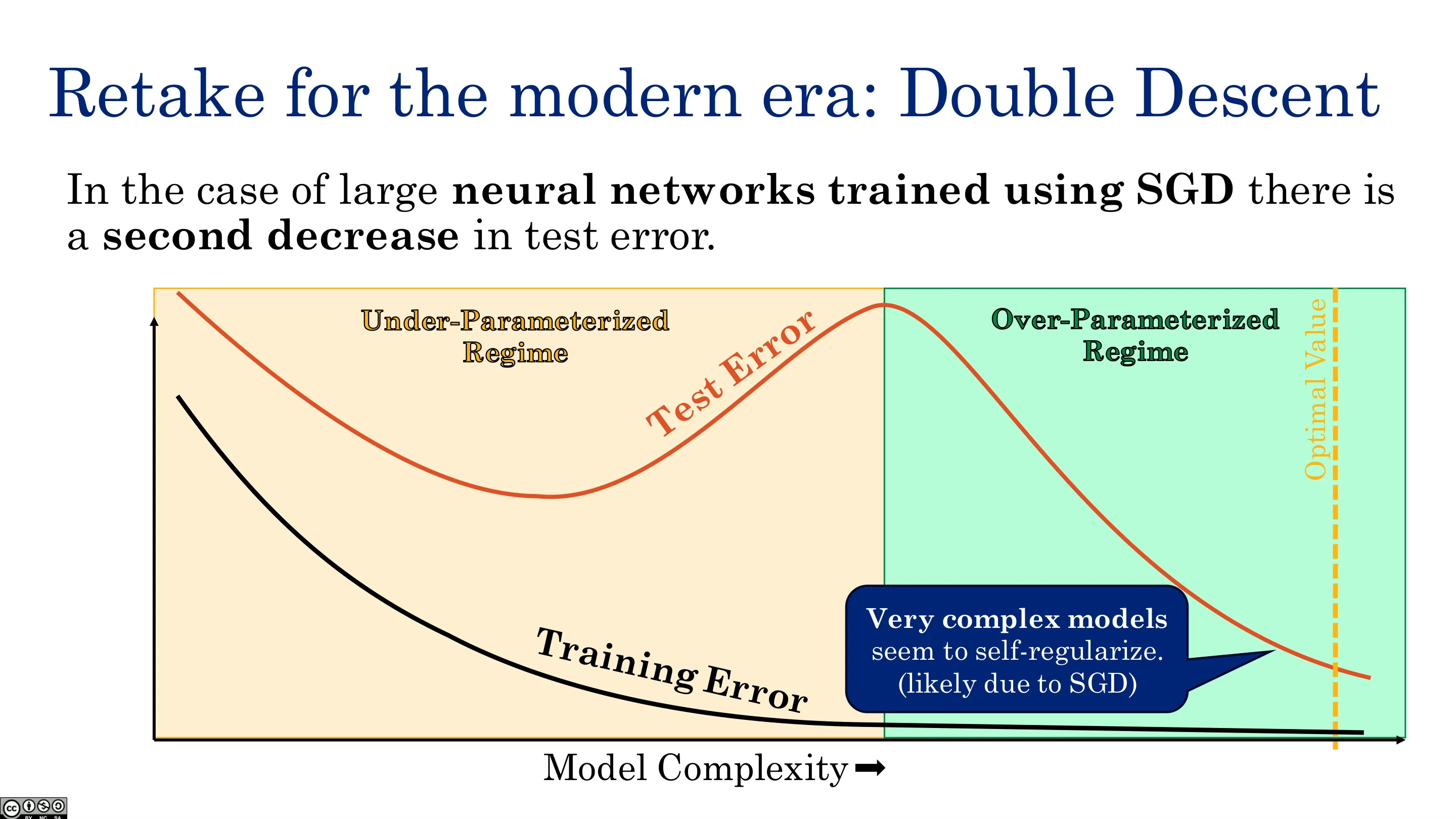

📷 欠参数化
回到原视频 (00:46:34)

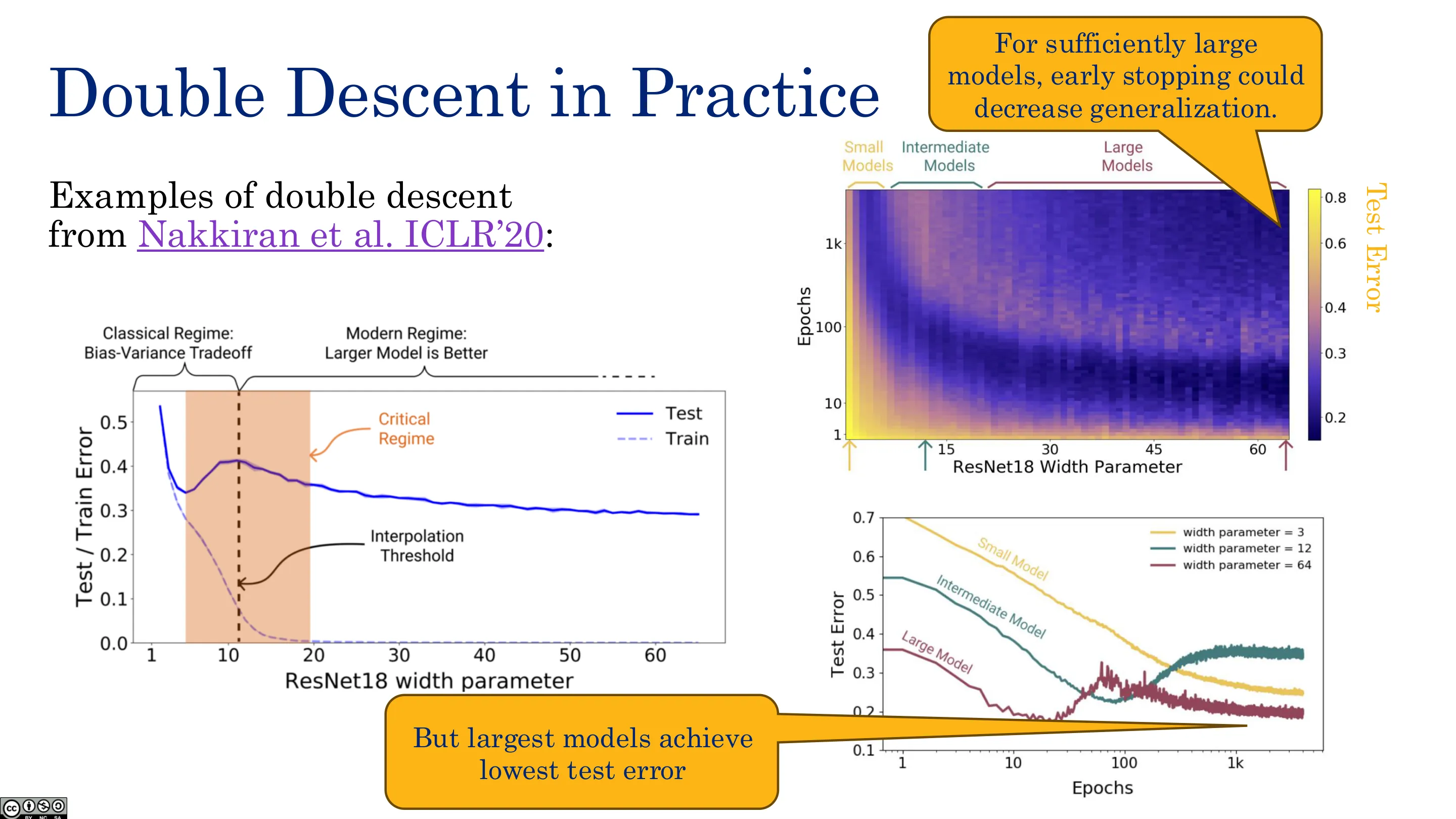

📷 双下降（实践，一）
回到原视频 (00:47:47)

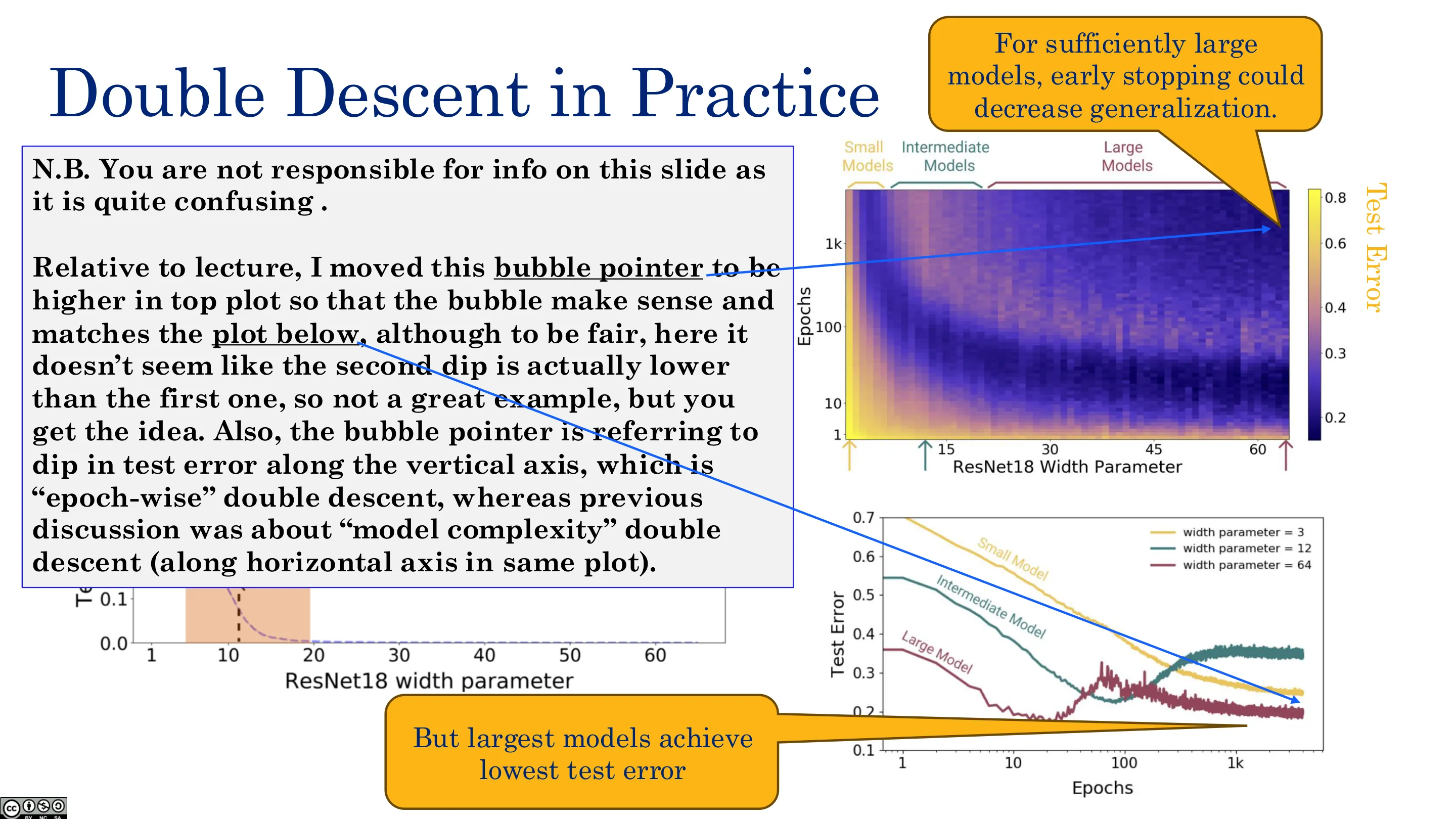

📷 双下降（实践，二）
回到原视频 (00:49:00)

📷 （空白页）
回到原视频 (00:50:13)

总结（Takeaways）

• 卷积 = 局部连接 + 权重共享；滤波器在图上滑动做点积，得到特征图。
• padding 控制输出尺寸；RGB 各通道各做二维卷积、通道间不共享权重；「三维滤波器」术语易误导。
• 池化（尤其 max pooling）逐步降维 + 提供局部平移不变性；无学习参数；感受野随层数增大，最终覆盖整图，形成层次化特征。
• 训练用梯度下降 + 反向传播；两个特殊点：权重共享（梯度累加）与max pooling 的次梯度（只回传赢家）。
• 迁移学习：冻结主干、只换头 = 固定基展开。
• 早停是正则化（控制权重幅值）；Dropout 通过随机丢弃控制复杂度。
• 双下降：过参数化区域测试误差再次下降，是有别于经典偏差-方差的现代现象。
