第17讲 · 多模态深度学习

Stanford CS224N: Natural Language Processing with Deep Learning｜2023 春季｜第 16 讲

对应讲次：第17讲（Stanford CS224N 自然语言处理）

制作模型：deepseek-flash（vb compose，据 run.log）

编者说明：本讲是一场“特邀报告”，讲者 Douwe Kiela 是 NLP 与多模态方向的研究者。字幕中主持人的引荐把名字听成了 “Dao Aquila / Dara”，以视频标题给出的 Douwe Kiela 为准。讲者在开场自嘲：“我知道大家来上课是因为有出勤分，不是真的冲着我来的”——这属于课堂幽默，保留一句以存其神。

导览

这一讲，老师想回答的核心问题是什么？

Douwe Kiela 自己给这一讲划了范围：这是一门 NLP 课，所以“多模态”里他会以文本为中心，另一模态主要聚焦图像，否则“要讲好几个小时都讲不完”。他真正想串起来的问题链是：

什么叫“多模态”？它到底指什么？
我们为什么要在乎多模态？——本讲给了三条理由（人类理解世界的方式 / 互联网本身是多模态的 / 文本数据快用完了）。
多模态模型怎么搭？——绕不开两个核心积木：特征（features） 和 融合（fusion）。
从早期模型到当代大模型，这条线是怎么一步步演化的？
怎么评估一个多模态系统是真的会多模态推理，而不是在“作弊”？
除图像之外，还有哪些模态（语音、视频、仿真环境、3D、甚至气味）？

难点在哪、为什么容易卡住？

最容易卡住的一步是第 3 问里的融合：两个向量 $u$ 和 $v$ 怎么合并，“听起来很容易，其实组合方式非常多”，而多模态文献的绝大部分讨论其实就是围绕“怎么融合最好”。“早融合 / 中融合 / 晚融合”这条谱系是理解后面所有模型的地图。
第二个坑是评估陷阱：VQA 数据集早期版本里，图像根本不起作用——只要对“多少 / 几个”类问题统统回答“2”，就能拿到约 70% 的准确率。这提醒我们：模型变强 ≠ 基准变好，很多时候是基准太烂。

读者可能带着什么疑问进来？（① 老师真正提出的问题 / ② 编者预判的读者疑问，两组分开）

① 老师真正提出的问题： - 多模态到底指什么？为什么现在这么热？ - 特征怎么抽、模态怎么融合？ - CLIP、FLAVA、Flamingo、BLIP-2 这条演化线是怎么走的？ - 怎么判断一个多模态模型是不是真的“看懂了”？ - 语言能不能还原成视觉？视觉能不能还原成语言？

② 编者预判的读者疑问（编者预判）： - “对齐两个模态的向量”具体在数学上是在做什么？ - 为什么讲者反复强调 “frozen（冻结）”？冻结到底冻的是什么？ - 对比式（contrastive）和生成式（generative）路线，怎么选？ - “把音频转成频谱图再当图像处理”，这不是多此一举吗？

本讲路线。

老师先给一个 多模态 概念与动机的开场，接着快速扫一遍早期模型（词级别 → 句子级别 → GAN），然后深潜到特征与融合这两块核心积木，再用一条几乎按年代排列的时间线，从 CLIP 一路讲到 FLAVA → 生成式模型 → Flamingo → BLIP-2 与多模态思维链；之后单独用一节讲评估，最后把视线扩展到语音、视频、仿真、3D、气味等其他模态，并以对未来的预测收尾。

图：本讲整体脉络（编者据讲者大纲整理）

mermaid graph TD A[多模态：定义与动机] --> B[早期模型: 词→句→GAN] B --> C[核心积木: 特征 + 融合] C --> D[对比式/晚融合: CLIP → ALIGN → LAION] D --> E[中/早融合: BERT 家族 ViLBERT/LXMERT/MMBT/UNITER] E --> F[FLAVA: 一模型通吃] F --> G[生成式: SimVLM → CoCa → Flamingo → BLIP-2] G --> H[评估: COCO/VQA/GQA/CLEVR/Winoground] H --> I[其他模态: 语音/视频/仿真/3D/气味] I --> J[未来预测]

1. 开场与背景

(参考时间: 00:00:05)

本节由 Christopher Manning 引荐。他用几句话勾勒了讲者的背景：Douwe Kiela 来自荷兰，早年学过逻辑，在 Meta（前 Facebook）的 FAIR 研究组工作多年，参与过检索增强生成（RAG）等想法；之后在 Hugging Face 待过一段时间，开始对多模态模型产生兴趣——这正是今天要讲的主题。

编者拓展｜RAG 是什么：检索增强生成（Retrieval-Augmented Generation，RAG）把“检索”与“生成”拼在一起：先从外部知识库检索出相关文档，再让语言模型基于检索到的内容生成回答。它的动机是给模型“外挂”一份可更新的知识，减少凭空杜撰。讲者在文末“未来预测”里也会再把它拎出来，并指出 RAG 本身也可以是多模态的。

讲者上台先开玩笑缓和气氛，然后正式开始。

2. 多模态：定义与动机

2.1 “多模态”其实定义模糊

(参考时间: 00:01:40)

讲者开门见山：“多模态”这个概念本身是定义不清的（ill-defined）。查字典，它表示“拥有或涉及若干个 mode / modality / maxima（众数）”。而 “mode” 这个词：

可以是非常通用的“类型 / 方式”；
也可以是非常精确的统计学含义——概率分布的众数（mode）。

所以，视你读的是哪篇论文，人们有时真的在用这个统计学含义，有时则在用一个很宽泛的“信息类型”含义。宽泛含义下，一种模态可以是图像、语音信号 / 音频，甚至嗅觉等。

本讲的范围被讲者收窄为：以文本为主视角，另一模态主要看图像。

2.2 为什么要在乎多模态

(参考时间: 00:02:50)

讲者给了三条理由：

忠实性 / 贴合人类认知（faithfulness）：人类理解世界的方式本身就是多模态的——我们用视觉、听觉等多种感官综合（synthesize）信息，而不是只用其中一种。
现实需求：互联网就是多模态的。你几乎找不到只有纯文本或纯图片的内容，通常是多种模态的组合。
数据算力的现实：语言模型的文本数据快用完了。想让数据侧的 scaling law 继续下去，一个办法是把其他模态都用上——“如果你让你的语言模型也看遍世界上所有的猫视频，它对‘猫’这个概念的理解会好得多。”

讲者因此判断：多模态正是当前基础模型（foundation model）浪潮的主战场之一。

编者说明：这里“文本数据快用完了”指高质量、可获取的文本语料在互联网上的边际增长趋缓，而图像 / 视频 / 音频等模态的数据总量远大于文本，成为继续扩大预训练规模的新来源。

2.3 一个佐证：麦格克效应

(参考时间: 00:04:15)

讲者用 麦格克效应（McGurk effect） 来直观说明多模态知觉：同一段音频，如果配上不同的口型视频，人听到的音节会发生变化。

📷 麦格克效应演示：同一音频配不同口型
回到原视频 (00:04:21)

他说：视频里的人说 “ba”，如果你只听音频，你听到的是 “ba”；但如果把视频换成口型在说别的，用完全相同的音频，你会听到另一个版本。这从根本上说明：人类知觉不是“单通道”的，视觉信息会改写听觉判断。

编者拓展｜麦格克效应：1976 年由 McGurk 与 MacDonald 报告。经典演示是：给被试播放辅音 “ba” 的声音，同时展示发 “ga” 的口型，被试普遍报告听到的是第三个音 “da”。它揭示了大脑在做多感官整合，且视觉（唇形）会“压过”听觉线索。教学演示常因播放设备 / 观看条件不同而效果不一，这也是讲者现场说“你得信我”的原因。

2.4 多模态能做什么

(参考时间: 00:05:05)

有了多种模态，可以做很多事。讲者列举了几类典型任务：

检索（retrieval）：给定文本找图像，或给定图像找文本；
图像描述（image captioning）：看图生成文字；
文生图（text-to-image generation）：即图像合成，Stable Diffusion 是大众熟悉的例子；
视觉问答（VQA）：给图像 + 文字问题，生成新的文字答案；
多模态分类：图像 + 文本，输出一个标签（例如判断是否为仇恨言论）；
更丰富的理解 / 生成：把图像与文本结合起来，支撑需要更深理解或更好生成能力的下游应用。

讲者补了一句行业观察：这个领域现在“超级热”。他半开玩笑地提到一篇论文标题，说“光凭这个标题它引用量就会很高，很多人其实不会去读它”。他还点出一个历史事实：“多模态是下一件大事”这句话，几十年来一直在被说——但现在是真的了。

3. 早期模型：从词向量到对齐

(参考时间: 00:07:15)

讲者从“深度学习革命”那个时间点开始梳理。一个很好的起点是 Richard Socher（诺奖得主、NLP 领域知名学者，字幕听成了 “Richard zoker / Richard Soaker”）等人在多模态上的早期工作。

编者说明：字幕中出现 “Wasabi”“device” 等词，结合上下文应是指学者或论文名，因 ASR 失真无法确证，此处从略，不影响主线。

3.1 核心套路：对齐同一空间

早期模型的基本思路可以概括为：

graph LR
    V[视觉模型] --> VE[图像嵌入向量]
    L[语言模型/词嵌入] --> LE[文本嵌入向量]
    VE --> S[相似度/打分函数]
    LE --> S
    S --> ALIGN[在同一多模态空间中<br/>拉近相似、推远不相似]

一边是视觉模型，一边是语言模型（在课程第一讲里学过的词嵌入）；
需要把它们对齐到同一个多模态空间；
做法是引入一个相似度度量 / 打分函数（从支持向量机文献的角度看就是一个核函数（kernel function））；
再在一个最大间隔（max-margin）损失下，把相似的拉近、不相似的推远。

这样，在多模态嵌入空间中，你就能拿 “auto” 或 “horse” 的词向量，去找离它最近的图像——检索问题迎刃而解。讲者强调：这个套路会在后面的幻灯片里反复出现，只是被包装成更花哨的模型而已，“本质上还是同一套东西”。

3.2 交叉模态迁移与“多模态词向量”

(参考时间: 00:08:55)

除了“图找文 / 文找图”的交叉模态迁移（cross-modal transfer），你还可以把两种信息结合起来，得到多模态词向量，它更贴近人类对词义的理解：

想理解 “cat”，可以去维基百科读“猫是小型食肉哺乳动物，人们喜欢把它当宠物”；
也可以直接去看猫的图片。

讲者说：对很多人来说，“猫的图片”比文字定义更接近“猫”这个概念的意义。

3.3 视觉词袋（Bag of Visual Words）

(参考时间: 00:09:40)

早期一篇优雅的工作用视觉词袋做多模态分布式语义。讲者先问现场“谁听说过视觉词袋”，结果“没几个人”。他称它“出人意料地简单，又很优雅”。流程是：

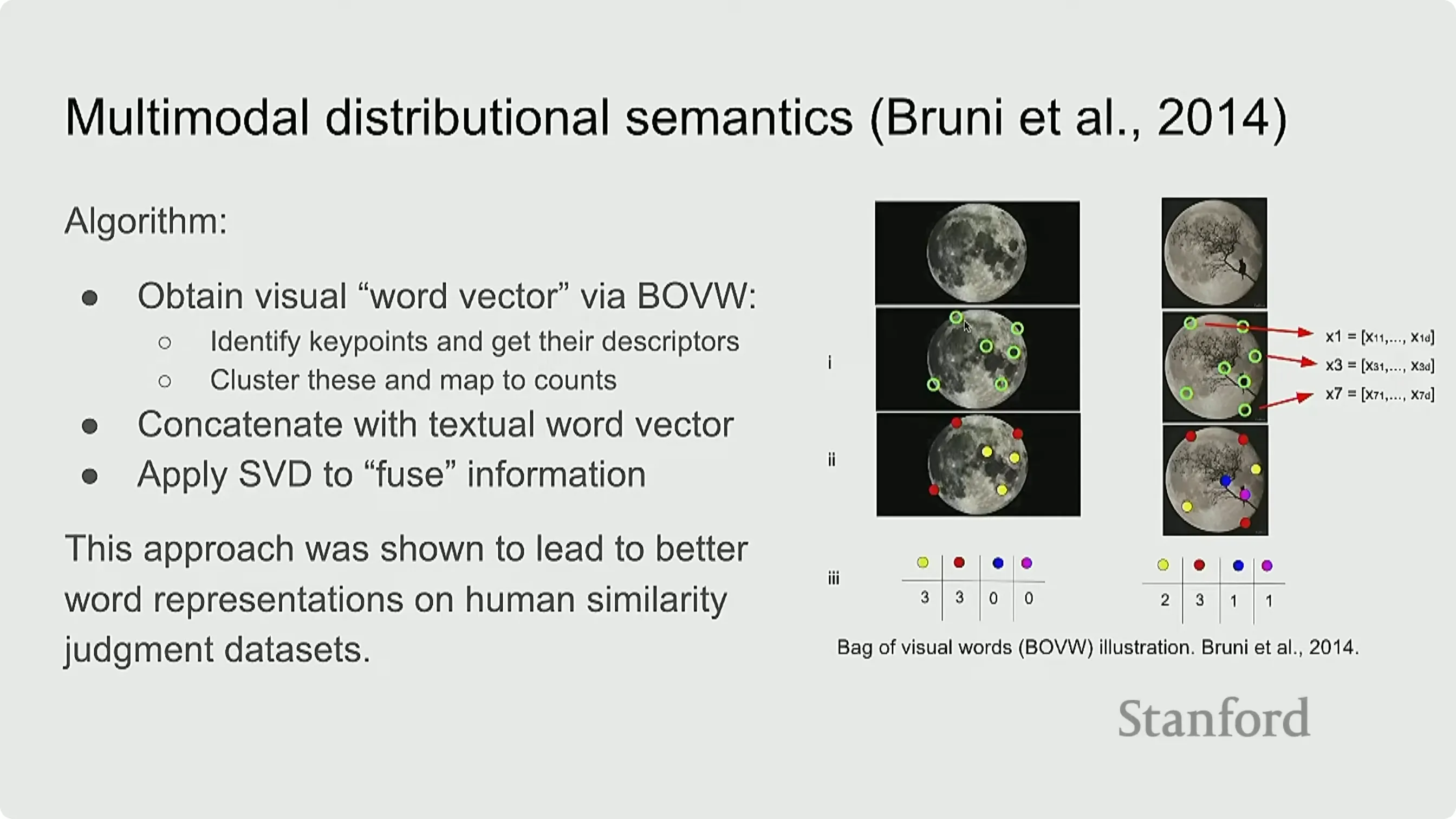

📷 视觉词袋：在月球图上找关键点并聚类
回到原视频 (00:09:57)

取一张图（比如月球）；
用 SIFT 之类的算法找关键点——像素与相邻像素差异大的地方，就是值得关注的点；
对每个关键点抽特征描述子（相对较短的向量，比如 32 维，取决于具体实现）；
用 k-means 对这些描述子聚类，然后统计每个簇出现的次数；
把它当成“视觉词袋”，与原版词袋模型一一对应。

在月球图里，红点那种簇恰好出现了 3 次，于是“红点”这个视觉词的计数就是 3。把视觉词袋与文本词袋拼接或用 SVD 融合，就得到更贴近人类意义的词嵌入。

编者拓展｜词袋模型与 SIFT - 词袋模型（Bag of Words）：把一段文本视为“单词计数向量”，忽略词序。课程第一讲通常会讲它。 - SIFT（Scale-Invariant Feature Transform）：Lowe 提出的图像局部特征算法，能在尺度、旋转变化下稳定地找到“角点 / 边缘”等显著位置，并给出方向稳定的描述子。它曾是图像检索的经典工具，后来被深度网络在很大程度上取代。

3.4 把深度学习引进来：卷积特征 + 词嵌入

(参考时间: 00:11:15)

接着，包括讲者在内的一批人开始把深度学习应用到这条路线上：

用卷积神经网络（CNN）抽图像特征；
把 CNN 特征与词嵌入拼接，得到多模态词向量；
或者做更花哨的跳元（skip-gram）预测到图像特征：看到 “cat” 时，不仅预测上下文词，也预测“猫的图片”。

思路“超级简单”，但效果是得到更丰富的词表示。

3.5 从词到句子：组合性理解

(参考时间: 00:12:00)

词毕竟有限，真正重要的是句子。于是研究方向转向句子表示与组合性理解：

损失函数与“词—图”对齐类似，只是把词编码器换成句子编码器；
论文里常用 LSTM、其他循环神经网络，或递归神经网络；
代表工作来自 Andrej Karpathy 与 Richard Socher 等。

讲者提到自己有一篇相对不那么重要的工作，但它说明了一件有趣的事：一份接地的句子表示（grounded sentence representation）——只是用“能预测图片”这个目标训练出的句子编码器——就直接是一个很好的句子表示；把它迁移到情感分类等 NLP 任务上也表现不错。换句话说：只要让模型学会“想象事物的样子”，就能得到很好的语义表示。

编者拓展｜为什么“预测图像”会有用：这是“语言接地（grounding）”的一种体现。语言理解模型如果只从词共现里学，容易缺一条感官通道；让句向量去预测对应图像，相当于给语义空间补上了一个视觉锚点，使“像不像”的判断更贴近人类相似度。

3.6 图像描述：把编码器换成 CNN

(参考时间: 00:13:20)

当序列到序列（seq2seq）架构出现后，人们把机器翻译源语言侧的文本编码器，换成一个 CNN，于是就能生成图像描述（caption）。这就是图像描述模型的早期形态。

讲到这儿，课堂出现一段轻松插曲：讲者调侃现在的学生可能已经不怎么学 LSTM 了，“说不定哪天 LSTM 会回归”——他还预言“总有一天 Transformer 会被淘汰，我们走着瞧”。（这是讲者的玩笑与个人判断，编者照录，不做评论。）

3.7 注意力与词—图对齐

(参考时间: 00:13:45)

机器翻译里很早就有的词对齐（alignment），同样可以搬到图像上：把生成序列里的某个词，与图像中的某一区域对齐——用的正是注意力（attention）。讲者说，这样模型在生成 “stop（停）” 来描述“停车标志”时，注意力真的落在停车标志本身上，形成很漂亮的对齐。

3.8 GAN：条件生成图像

(参考时间: 00:15:00)

早期模型的最后一类：GAN（生成对抗网络）。现场“知道 GAN 的人比知道视觉词袋的多得多”。基本套路是生成器 + 判别器：生成器造图，判别器分辨真假；如果把这个过程以一段文本为条件（condition），就能用文本提示生成图像。讲者指出，这正是后来 Stable Diffusion 一代模型的自然前身。

4. 深潜：特征与融合

(参考时间: 00:15:55)

讲者把节奏放慢，进入这一讲的“核心积木”：特征（features）与融合（fusion）。但在此之前，他先回答了一个很自然的问题。

4.1 既然多模态又好又简单，为什么不是人人都做？

(参考时间: 00:16:15)

讲者列出几个现实困难：

模态会互相压制：文本在很多场景下比视觉 / 音频强势得多，模型可能只学文本信号、完全忽略图像——这在 VQA 里尴尬地真实发生过（不看图也能答题）。
额外模态会带噪声：让机器学习问题变难。
覆盖不完整：Facebook 帖子有时有文字、有时有图、有时都有，没有保证——你没法假设两种模态总是同时存在。
复杂度：很多时候大家“还没准备好”，实现太复杂，或者不知道怎么设计模型才能把信息真正结合起来。

4.2 特征化：文本、区域特征与稠密特征

(参考时间: 00:17:20)

讲者对比了两种模态的“喂进网络”方式：

文本：已经是标准做法——一个 批次 × 序列长度 × 嵌入维度 的 3 维张量。
图像：更麻烦。你可以看图像块（patches），用卷积在上面滑动、聚合，但很多时候你不想这么均匀地处理，而想让模型“真的盯住图里的东西”。

于是有了区域特征（region features）：先跑一个目标检测器做预处理，再用一个 CNN 主干对每一个子图（比如“滑板”“人”）单独编码成向量。讲者提醒，十几年前用现成的卷积特征替掉整条手工 CV 流水线，曾非常令人惊讶——“人们花了几十年打磨那套流水线，然后被一个 CNN 免费替掉了”；好处是可跨任务轻松迁移（在巴黎找建筑、找花等等）。

接着是稠密特征与 Vision Transformer（ViT）：把图像切成扁平化的图块（patches），当成 token 喂进标准 Transformer 做分类——除了输入从词变成图块，其余全是标准 Transformer。

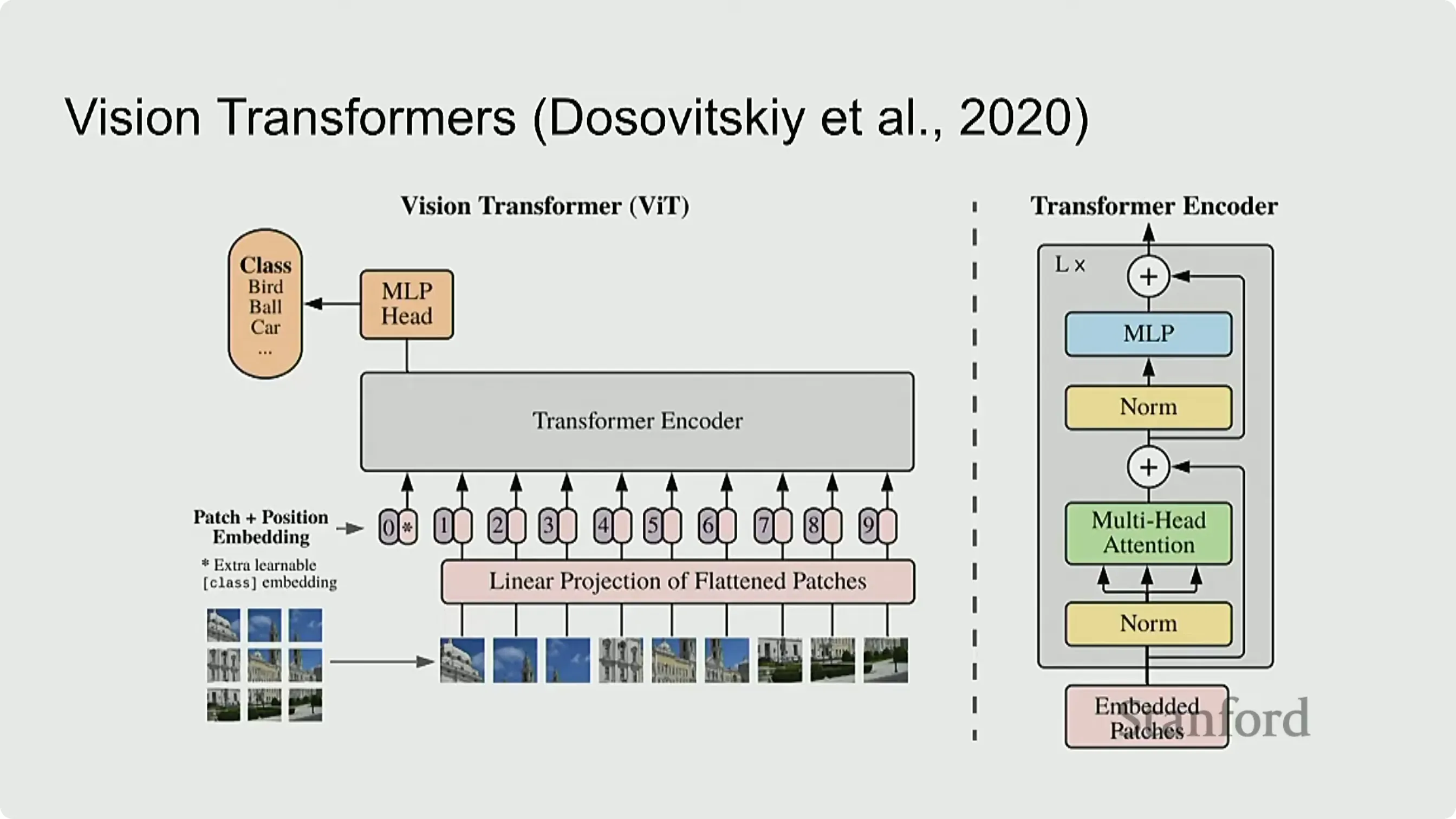

📷 ViT：把图像切成 patch 当作 token 输入 Transformer
回到原视频 (00:20:01)

讲者顺带提到 YOLO（当时已到 YOLO v7）这样的目标检测模型，能给出带标签的边界框 + 分割，作为图像预处理的强工具。

编者拓展｜区域特征 vs 稠密特征 - 区域特征：把图像先“结构化”——检测出物体、给每个物体编码。它更贴近语言里“名词”式的理解，但依赖检测器的质量。 - 稠密特征（ViT）：不做物体级切分，直接把 patch 当 token，让注意力自己发现结构。它更“端到端”，也更符合后来“能扔的结构就扔掉”的潮流。

4.3 融合：两个向量怎么合

(参考时间: 00:20:40)

讲者说，给定两个向量 $u$ 和 $v$，组合方式非常多：

内积 / 相似度（交叉模态、同空间嵌入时最常用）；
线性投影组合；
逐元素相乘或门控（gating）；
注意力；
双线性（bilinear），甚至是紧凑双线性（compact bilinear）。

他总结了一句关键判断：“多模态文献的绝大部分，本质上就是在回答‘怎么融合最好’这一个问题。”

于是就有“融合的层次”这条谱系（讲者说“中融合”这个词是他自己发明的叫法，通俗易懂）：

graph TD
    subgraph Early[早融合 Early Fusion]
        A1[一开始就把所有特征拼在一起<br/>用注意力等直接对全部特征建模]
    end
    subgraph Mid[中融合 Middle Fusion]
        A2[先各自处理，在中间层做交互/跨模态注意力]
    end
    subgraph Late[晚融合 Late Fusion]
        A3[完全独立处理，只在最后的分数/logits 处结合]
    end
    Early --> Mid --> Late

早融合：一开始就合并所有特征，所有模态从一开始就互相注意；
中融合：先分开处理，中间层再交互；
晚融合：各自独立处理，只在最后的分数 / logits 处组合，模态之间没有真正交互。

编者拓展｜一句话记法：晚融合“便宜但交互少”，早融合“贵但交互多”，讲者在问答里也明确说：“如果能负担得起，越早融合越好。”（the earlier is always the better if you can afford it）

一个有趣的中融合例子：FiLM

(参考时间: 00:22:30)

讲者特别喜欢的论文 FiLM 做了一个很漂亮的调制（modulation）机制：
